제품 상세 정보:
|
| 제품: | OLED 디스플레이 1.5인치 | 결의: | 128 x 128 |
|---|---|---|---|
| 유리형: | OLED | 광학: | 모든 관점 80/80/80/80 |
| 인터페이스: | I2C, SPI, 6800, 8080 선택 | 개요는 흐려집니다.: | 33.9(폭) x 37.3(높이) x 1.45(두께) mm |
| 활동 영역: | 26.86(W) x 26.86(H)mm | 작동 온도: | +80' Ｃ에 대한 -30' Ｃ |
| 핀 번호: | 핀 25개 | 컨트롤러: | SH1107 또는 동등 |
| 드라이브 모드: | 1/128 듀티 사이클 | 커넥터: | COG+FPC |
| 대비율: | 2000 : 1 (암실 대비) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1.5인치 OLED 디스플레이 모듈,128x128 OLED 디스플레이 모듈,SPI 인터페이스 OLED 디스플레이 모듈 |
||
1.5인치 OLED, 128x128 점 1.5인치 OLED 디스플레이 제품 소개
SAEF 기술 SFOS150JY-7175AN는 1.5 인치 OLED (Organic Light Emitting Diode) 디스플레이로 128x128 점 해상도를 갖는다. 이 1.5 oled 모듈은 컨트롤러 SH1107G oled IC에 내장되어 있다.8비트 6800과 8080을 지원합니다.SAEF는 ZIF FPC 및 Hotbar 버전을 제공하여 고객이 응용 프로그램에 적합한 모듈을 선택할 수 있습니다.
SFOS150JY-7175AN는 COG 구조 OLED 디스플레이입니다. 이 OLED 모듈은 가볍고 저전력이며 매우 얇습니다. 벽 / 미터 장치, 가정용 애플리케이션, POS 시스템, 클라우드 / IoT 시스템,손잡이 기기, 지능형 기술 장치, 에너지 시스템, 자동차, 통신 시스템, 의료 기기 등. OLED 모듈은 -30°C에서 +80°C의 온도에서 작동 할 수 있습니다.저장 온도는 -40°C에서 +85°C까지.
SAEF 테크놀로지의 그래픽 OLED 디스플레이는 COB, COG 및 TAB 수동 매트릭스 기술을 포함한 세 가지 기계 구조로 제공됩니다.50x16 OLED 그래픽 디스플레이에서 사용할 수 있는 그래픽 모노크롬 OLED 해상도, 64x128 OLED, 100x16 OLED, 100x32 그래픽 OLED, 200x16 그래픽 OLED, OLED 128x32, OLED 디스플레이 128x64, OLED 128x128, 그리고 256x64 OLED 디스플레이SAEF 제품군의 그래픽 OLED 디스플레이에는 탑재된 컨트롤러와 인터페이스가 있습니다.이 OLED 디스플레이 모듈은 해상도 / 색상에 따라 3V 또는 5V의 전압을 구동합니다.
SAEF는 0.42"에서 5.5" OLED 사이즈의 다양한 OLED 디스플레이 모듈을 제공합니다. 예를 들어 0.42" 마이크로 OLED 디스플레이, 0.66" 미니 OLED 디스플레이, 0.69" OLED, 0.91" OLED 디스플레이, 0.95" OLED, 0.96인치 OLED 디스플레이, 1.5" OLED 디스플레이, 2" OLED, 2.4" OLED, 2.7" OLED 디스플레이, 5.5" OLED 디스플레이 및 사용자 정의 디자인 솔루션.
물리적 데이터
| 아니죠 | 부문 | 사양 | 단위 |
| 1 | 대각선 크기 | 1.50 | 인치 |
| 2 | 결의 | 128 * 128 | 점 |
| 3 | 활동 영역 | 26.86 ((W) * 26.86 ((H) | mm |
| 4 | 윤곽 차원 | 33.90 ((W) * 37.30 ((H) | mm |
| 5 | 픽셀 피치 | 0.210 ((W) * 0.210 ((H) | mm |
| 6 | 픽셀 크기 | 0.185 ((W) * 0.185 (H) | mm |
| 7 | 드라이버 IC | SH1107G-02 | - |
| 8 | 색상 표시 | 흰색 | - |
| 9 | 회색 | 1 | 조금 |
| 10 | 인터페이스 | 평행 / SPI / IIC | - |
| 11 | IC 패키지 타입 IC | COG | - |
| 12 | 모듈 연결 타입 | ZIF | - |
| 13 | 두께 | 1.45±0.1 | mm |
| 14 | 무게 | TBD | g |
| 15 | 의무 | 1/128 | - |
1.5 인치 OLED, 128x128 점 1.5 인치 OLED 디스플레이 제품 도면
절대 최고 등급
| 부문 | 미네 | 맥스 | 단위 | 언급 |
| 공급 전압 (VDD) (VDD) | -0.3 | +3.6 | V | IC 최고 등급 IC |
| 공급 전압 (VPP) (VPP) | -0.3 | +17 | V | IC 최고 등급 IC |
| 작동 온도 (TOP) | -30 | 80 | °C |
- |
| 저장 온도 (TST) (TST) | -40 | 85 | °C |
전기적 특성
| 부문 | 기호 | 미네 | 타이프. | 맥스 | 단위 | |
|
공급 전압 |
논리 공급 전압 IC | VDD | 1.65 | 3.0 | 3.5 | V |
| 작동 (OLED 패널용) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
입력 전압 |
고전압 | HIV | 0.8 * VDD |
- |
VDD | V |
| 저전압 | VIL | VSS |
- |
0.2 * VDD | V | |
|
출력 전압 |
고전압 | VOH | 0.8 * VDD |
- |
VDD | V |
| 저전압 | VOL | VSS |
- |
0.2 * VDD | V | |
전기 광학 특성
| 부문 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 언급 | |
| 작동 밝기 | L | 80 | 100 | - | cd/m2 | 100% 화소 | |
| 전력 소비 | P |
- |
120 | 150 | mW | 30% 화소 | |
| 프레임 주파수 | FR |
- |
100 |
- |
Hz |
- |
|
| 색상 좌표 | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
암실 |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| 반응 시간 | 올라와 | tr | - | 10 | - | 우리 | - |
| 부패 | Td | - | 10 | - | 우리 | - | |
| 콘트라스트 비율 | Cr | 10000:1 |
- |
- |
- |
암실 | |
| 관점 | △θ | 160 |
- |
- |
학위 |
- |
|
| 운용 수명 | 위쪽 | 20,000 |
- |
- |
시간 | L= 100 cd/m2 | |

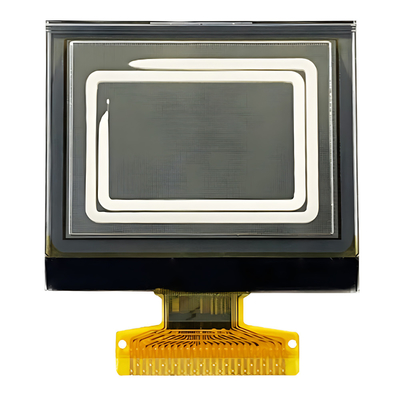

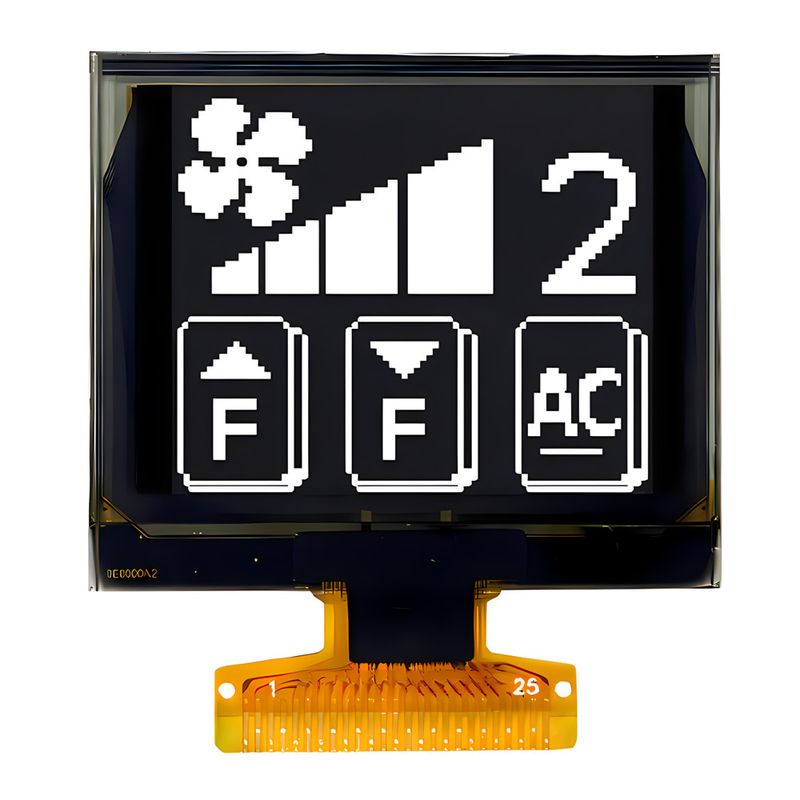

1.5인치 OLED, 128x128 점 1.5인치 OLED 디스플레이 제품 이미지
