제품 상세 정보:
|
| 제품: | 1.45인치 풀컬러 OLED | 결의: | 160x128 픽셀 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | 8비트 68XX/80XX 평행한, 4-와이어 SPI, I2C |
| 색상 표시: | 전체 색상 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 350.80 x 30.80 x 1.60 (mm) | 활동 영역: | 28.78 x 23.024 (mm) |
| 픽셀 피치: | 00.06 x 0.18 (mm) | 작동 온도: | +70' Ｃ에 대한 -40' Ｃ |
| 저장 온도: | +85' Ｃ에 대한 -40' Ｃ | 드라이버 IC: | SSD1333 |
| 논리용 공급 전압: | 1.65~3.5V | 핀 번호: | 30개 핀 |
| 의무: | 1/128 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 160x128 픽셀 OLED 디스플레이,1.45인치 OLED 디스플레이,30 핀 OLED 디스플레이 |
||
1.45인치 AMOLED 160x128 점 30 핀 제품 소개
SFOS145TW-7100AN는 컬러 OLED 디스플레이이다. OLED (Organic Light Emitting Diode) 는 더 밝고 명확한 이미지와 더 민첩한 응답 속도를 갖춘 새로운 세대 기술이다. 이 1.45인치 SFOS145TW-7100AN OLED 디스플레이는 160 x 128개의 단색 점으로 구성되어 있습니다.이 OLED 모듈은 가볍고, 낮은 전력 소비, 크기가 작으며, 선택할 수있는 다양한 인터페이스가 있습니다. 기본 SPI, 병렬 및 I2C 인터페이스입니다.
이 제품 SFOS145TW-7100AN의 효과적 면적 크기는 1. 45 인치, 모듈 크기는 35. 80 x 30. 80 x 1. 60 (mm) 이며 효과적 면적 크기는 28. 78 x 23. 024 (mm) 이다. 이 1.45인치 OLED 디스플레이는 IC SSD1333가 장착되어 있으며 20000의 높은 콘트라스트 비율이 있습니다.:1로직 전원 공급의 전압 범위는 1.65V-3.5V이며 일반적인 값은 3V입니다. 의료 장비, POS 시스템, 백화품, 가정용 애플리케이션,산업용 기기, 자동화, 시청각 디스플레이 시스템, 개인 관리 제품, 가전제품, 자동차 디스플레이, 동적 정보 디스플레이 등
표시 사양
1) 디스플레이 모드: 패시브 매트릭스
2) 화면 색상: 262,144 색상 (최대)
3) 운전 의무: 1/128 의무
기계적 사양
1) 윤곽 도면: 첨부 윤곽 도면에 따라
2) 픽셀 수: 160 (RGB) × 128
3) 모듈 크기: 35.80 × 45.30 × 1.60 (mm)
4) 패널 크기: 35.80 × 30.80 × 1.60 (mm)
5) 액티브 영역: 28.78 × 23.024 (mm)
6) 픽셀 피치: 0.06 × 0.18 (mm)
7) 픽셀 크기: 0.04 × 0.164 (mm)
8) 무게: TBD (g) ± 10%
1.45 인치 AMOLED 160x128 점 30 핀 제품 도면
핀 정의
| 핀 번호 | 기호 | I/O | 기능 | ||||||||||||||||||||||||
| 전원 공급 | |||||||||||||||||||||||||||
| 22 | VDD | P |
핵심 논리 회로 전원 공급 장치 이것은 VCI에서 내부적으로 조절되는 전압 공급 핀입니다. 콘덴시터는 모든 상황에서이 핀과 VSS 사이에 연결되어야합니다. |
||||||||||||||||||||||||
| 5, 25 | VCC | P |
OEL 패널 전원 공급 이것은 칩의 가장 긍정적인 전압 공급 핀입니다. 그것은 연결되어야 합니다 외부 소스. |
||||||||||||||||||||||||
| 23 | VSS | P |
OEL 시스템의 근거 이것은 지상 핀입니다. 그것은 또한 논리 핀, OEL 운전 전압, 아날로그 회로에 대한 참조 역할을 합니다. 그것은 외부 지상에 연결되어야 합니다. |
||||||||||||||||||||||||
| 2, 29 | VLSS | P |
아날로그 회로의 토대 이건 아날로그 지상 핀입니다. |
||||||||||||||||||||||||
| 운전자 | |||||||||||||||||||||||||||
| 24 | IREF | 내가 |
현재 밝기 조정 기준 이 핀은 세그먼트 전류 참조 핀이다. 이 핀과 VSS 사이에 저항이 연결되어야 한다. 전류를 최대 12.5μA로 설정한다. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | P |
COM 신호의 높은 전압 출력 수준 이 핀은 COM 신호에 대한 높은 수준의 전압 출력 입력 핀입니다. 이 핀과 VSS 사이에 탕탈륨 콘덴서가 연결되어야 합니다. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
P
|
전압 출력 SEG 신호의 낮은 수준 이것은 세그먼트 전압 참조 핀입니다. 외부 VSL가 사용되지 않을 때, 이 핀은 열리고 다이오드가 땅에 고정되어야 합니다. |
||||||||||||||||||||||||
| 테스트 패드 | |||||||||||||||||||||||||||
| 21 | FR | 오 |
프레임 주파수 발사 신호 이 핀은 운전자의 상태를 식별하는 신호를 보낼 것입니다. 이 핀에 아무것도 연결되어서는 안 됩니다. 개별적으로 열려 있어야 합니다. |
||||||||||||||||||||||||
| 인터페이스 | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
내가 |
통신 프로토콜 선택 이 핀은 MCU 인터페이스 선택 입력입니다. 다음 표 참조: |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| 4선 SPI | 0 | 0 | |||||||||||||||||||||||||
| 8비트 68XX 병렬 | 0 | 1 | |||||||||||||||||||||||||
| 8-비트 80XX 병렬 | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | 내가 |
컨트롤러와 드라이버의 전원 재설정 이 핀은 리셋 신호 입력입니다. 핀이 낮을 때, 칩의 초기화가 실행됩니다. 정상적인 작동 중에 이 핀을 높게 당기십시오. |
||||||||||||||||||||||||
| 18 | CS# | 내가 |
칩 선택 이 핀은 칩 선택 입력입니다. 칩은 MCU 통신을 위해만 활성화 CS#가 낮아지면 |
||||||||||||||||||||||||
|
19 |
D/C# |
내가 |
데이터/컨트롤 이 핀은 데이터 / 명령 제어 핀입니다. 핀이 높게 당겨지면, D7 ~ D0의 입력값은 디스플레이 데이터로 취급됩니다. 핀이 낮게 당겨지면,D7~D0의 입력값은 명령 레지스트로 전송됩니다.. 핀을 높게 당겨서 일련 인터페이스 모드가 선택되면 SDIN의 데이터는 데이터로 취급됩니다. 낮게 당겨지면 SDIN의 데이터는 명령 레지스터로 전송됩니다. 3선 연속 모드가 선택되면 이 핀은 VSS에 연결되어야 합니다. MCU 인터페이스 신호와의 자세한 관계를 확인하려면 타이밍 특성 다이어그램을 참조하십시오. |
||||||||||||||||||||||||
| 인터페이스 | |||
|
14 |
E/RD# |
내가 |
읽기/쓰기 활성화 또는 읽기 이 핀은 MCU 인터페이스 입력이다. 68XX 시리즈 마이크로프로세서와 인터페이스할 때 이 핀은 Enable (E) 신호로 사용될 것이다.이 핀이 높게 당겨지고 CS#가 낮게 당겨지면 읽기/쓰기 작업이 시작됩니다.. 80XX 마이크로프로세서와 연결할 때, 이 핀은 읽기 (RD#) 신호를 수신한다. 이 핀이 낮게 당겨지고 CS#가 낮게 당겨지면 데이터 읽기 작업이 시작된다. 일련 모드가 선택되면 이 핀이 VSS에 연결되어야 합니다. |
|
15 |
R/W# |
내가 |
읽기/쓰기 선택 또는 쓰기 이 핀은 MCU 인터페이스 입력이다. 68XX 시리즈 마이크로프로세서와 인터페이스를 할 때, 이 핀은 읽기/쓰기 (R/W#) 선택 입력으로 사용될 것이다.이 핀을 읽기 모드에서 높게 끌고 쓰기 모드에서 낮게 끌고. 80XX 인터페이스 모드가 선택되면, 이 핀은 Write (WR#) 입력입니다. 이 핀이 낮게 당겨지고 CS#가 낮게 당겨지면 데이터 기록 작업이 시작됩니다. 일련 모드가 선택되면 이 핀이 VSS에 연결되어야 합니다. |
|
6~13 |
D7~D0 |
I/O |
호스트 데이터 입력/출력 버스 이 핀은 마이크로프로세서 데이터 버스와 연결될 8비트 양방향 데이터 버스입니다.D1는 일련 데이터 입력 SDIN 및 D0는 일련 시계 입력 SCLK입니다. 사용되지 않은 핀은 D2를 제외한 VSS에 연속 모드에서 연결되어야 합니다. |
| 기금 | |||
|
1, 30
|
NC | - |
예약된 핀 (지탱 핀) 지원 핀은 기능 핀에 대한 스트레스의 영향을 줄일 수 있습니다. 이 핀은 ESD 보호 회로로 외부 토양에 연결되어야합니다. |
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
| 작동용 공급 전압 | VDD | -0.3 | 4 | V |
| I/O 핀에 대한 공급 전압 | VDDIO | -0.3 | 4 | V |
| 디스플레이에 대한 공급 전압 | VDDH | -0.3 | 15 | V |
| 작동 온도 | TOP | -40 | 70 | .C |
| 저장 온도 | TSTG | -40 | 85 | .C |
| 수명 (100 cd/m2) | 10,000 | - | 시간 |
광학 특성
|
특징 |
기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 밝기 | Lbr | 참고 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (백색) | (x) (y) | C.I.E. 1931 년 | 0.260.29 | 0.30 0.33 | 0.340.37 | |
| C.I.E. (붉은) | (x) (y) | C.I.E. 1931 년 | 0.620.28 | 00.6632 | 00.7036 | |
| C.I.E. (녹색) | (x) (y) | C.I.E. 1931 년 | 0.240.60 | 0.280.64 | 0.32.0.68 | |
| C.I.E. (블루) | (x) (y) | C.I.E. 1931 년 | 00.1016 | 0.140.20 | 0.180.24 | |
| 어두운 방 대조 | CR | - | >10000:1 | - | ||
|
관점 |
-
|
자유 |
-
|
학위 |

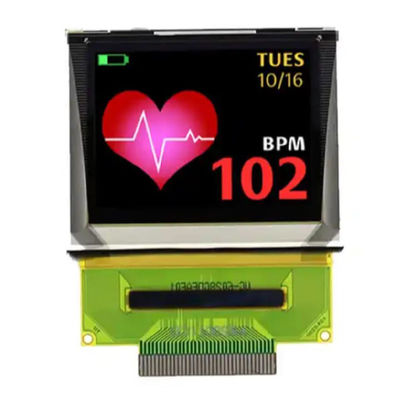

1.45 인치 AMOLED 160x128 점 30 핀 제품 이미지
