제품 상세 정보:
|
| 키워드: | 13CTP와 함께 0.3 인치 TFT LCD | 결의: | 1920*1080 화소 |
|---|---|---|---|
| LCD 인터페이스: | EDP | 표면 휘도: | 1000년 cd/m2 |
| 터치 스크린: | CTP | CTP 인터페이스: | USB |
| 활동 영역: | 293.76 x 165.24mm | 운영 임시: | -10C 내지 +60C |
| 저장 온도: | -20C 내지 +60C | 디스플레이 타입: | IPS 전체 시야각 |
| 색상 표시: | 16.7 Ｍ | LED 수명: | 30,000 시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1000nits PCAP TFT LCD 디스플레이 모듈,1920x1080 PCAP TFT LCD 디스플레이 모듈 |
||
이 항목에 관한 SFTO1330XC-7119A3CT
PCAP (Projected Capacitive) 터치 스크린을 탑재한 13.3인치 TFT LCD 디스플레이 모듈을 통해 시각 경험을 향상시킵니다.이 고성능 디스플레이는 눈부신 시각적 기능과 촉촉 기능이 결합됩니다., 그것은 광범위한 응용 프로그램에 이상적입니다.
고해상도: 1920x1080 픽셀 해상도로 선명하고 선명한 시각을 즐길 수 있습니다. 산업용, 의료기기,또는 인터랙티브 키오스크.
빛나는 밝기: 1000 니트 정도의 밝기 수준으로, 이 디스플레이는 잘 조명된 환경에서도 뛰어난 가시성을 보장하여 실내 및 야외용에 적합합니다.
PCAP 터치 스크린 기술: 프로젝티브 용량 터치 (PCAP) 기술은 부드럽고 반응적인 터치 경험을 제공하며 향상된 사용자 상호 작용을 위해 멀티 터치 기능을 지원합니다.
EDP 인터페이스: 임베디드 디스플레이 포트 (EDP) 인터페이스가 장착된 이 디스플레이 모듈은 다양한 시스템과 쉽게 통합하여 빠르고 효율적인 데이터 전송을 보장합니다.
13.3인치 TFT LCD 디스플레이 모듈은 다음과 같은 다양한 용도로 적합합니다.
성능과 신뢰성을 위해 설계된 PCAP 터치스크린과 함께 13.3인치 TFT LCD 디스플레이 모듈은 고품질의 시각 경험을 위한 최적의 솔루션입니다.탁월한 밝기, 그리고 사용자 친화적인 터치 기능, 이 디스플레이는 현대 애플리케이션의 요구를 충족하도록 만들어졌습니다.
13.3인치 TFT LCD 디스플레이 모듈으로 오늘 프로젝트를 업그레이드하고 사용자들에게 깊은 인상을 줄 놀라운 시각과 원활한 상호 작용을 즐기세요!
제품 사양
|
특징 |
크기 | 130.3인치 |
| 결의 | 1920 (평면) x1080 (직선) | |
| 인터페이스 | eDP1.2/2.7Gbps/2선 | |
| 연결 유형 | 20455-030E-76 (I-PEX) | |
| 색상 깊이 | 16.7M | |
| 기술 유형 | A-si | |
| 디스플레이 스펙 픽셀 피치 (mm) | 00.153 x 0.153 | |
| 픽셀 구성 | RGB 수직 스트라이프 | |
| 표시 모드 | 보통은 검은색 | |
| TP 드라이버 IC | NC | |
| LCD 표면 처리 | 반등 코팅:3H | |
| 관측 방향 | U/D/L/R:85/85/85/85 | |
| 콘트라스트 비율 | 1000:1 | |
| 색상 스펙트럼 | 72% | |
| 밝기 (cd/m2) | 1000 (TYP) | |
| 전력 소비 |
LCD:1.8 (W) (Max) (White Pattern) |
|
| LED 번호 | 50 LEDS | |
| 무게 (g) | - | |
|
기계식 |
윤곽 (W x H x D) (mm) | 307.55 x 185.62 x 7.25mm |
| TP 렌즈 시야 면적 (mm) |
294.36x165.84 |
|
| LCM (W x H x D) (mm) | 305.19 x 177.69 x 5.25mm | |
| LCD 액티브 영역 (mm) | 293.76 x 165.24 | |
| TSP를 가지고/없고 | TSP와 함께 |
외형 도면
인터페이스 핀 정의
|
터미널 |
기호 |
기능 |
|
|
1 |
NC |
연결이 안 돼 |
|
|
2 |
H-GND |
토지 |
|
|
3 |
LAN1 N |
신호 연결을 보완 _Lane1 |
|
|
4 |
LAN1 P |
진정한 신호 링크 _Lane1 |
|
|
5 |
H-GND |
토지 |
|
|
6 |
LAN0_N |
신호 연결을 보완합니다. |
|
|
7 |
LAN0_P |
진정한 신호 연결 _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
진정한 신호 연결 _ 보조 채널 |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
토지 |
|
|
12 |
LCD_VCC |
전원 공급, 3.3V (typ.) |
|
|
13 |
LCD_VCC |
전원 공급, 3.3V (typ.) |
|
|
14 |
BIST |
패널 자체 테스트를 활성화 |
|
|
15 |
H_GND |
토지 |
|
|
16 |
H_GND |
토지 |
|
|
17 |
HPD |
HPD (Hot Plug Detect) 신호 핀 |
|
|
18 |
BL_GND |
고속 지상 |
|
|
19 |
BL_GND |
고속 지상 |
|
|
20 |
BL_GND |
고속 지상 |
|
|
21 |
BL_GND |
고속 지상 |
|
|
22 |
BL EN |
백라이트 켜고 끄는 제어 핀 |
|
|
23 |
BL PWM |
뒷등 PWM 디밍 |
|
|
24 |
NC |
연결이 안 돼 |
|
|
25 |
NC |
연결이 안 돼 |
|
|
26 |
BL PWR |
백라이트 전력 |
|
|
27 |
BL PWR |
백라이트 전력 |
|
|
28 |
BL PWR |
백라이트 전력 |
|
|
29 |
BL PWR |
백라이트 전력 |
|
|
30 |
NC |
연결이 안 돼 |
|
전기 사양
|
매개 변수 |
미네 |
타이프. |
맥스 |
단위 |
언급 |
|
|
표면 밝기 |
800 | 1000 | cd/m2 | |||
|
전원 공급 전압 |
VDD |
3.0 |
3.3 |
V |
참고 1 |
|
|
허용되는 입력 리플 전압 |
VRF |
- |
- |
100 |
mV |
VDD = 3.3V에서 |
|
전원 공급 전류 |
IDD |
- |
- |
mA |
참고1 |
|
|
입력 전압 차이 |
VID |
- |
1320 |
mV |
||
|
전력 소비 |
0.9 |
|
W |
참고1 |
||
|
- |
4 |
- |
W |
참고2 |
||
|
- |
4.9 |
- |
W |
|||
광학적 특성
| 부문 | 기호 | 조건 | 사양 | 단위 | |||
| 미네 | 타이프. | 맥스 | |||||
| 콘트라스트 비율 | CR |
O=0도 |
700 | 1000 | |||
| 흰색의 밝기 | YLI | 800 | 1000 | cd/m2 | |||
| 반응 시간 | TR+TF | 30 | 35 | ms | |||
|
염색성 |
빨간색 | XR | (0.642) | ||||
| YR | (0.333) | ||||||
| 녹색 | Xg | (0.301) | |||||
| 그래 | (0.621) | ||||||
| 파란색 | XB | (0.153) | |||||
| YB | (0.055) | ||||||
| 흰색 | Xw | (0.313) | |||||
| Yw | (0.329) | ||||||
|
관점 |
오, 오 | 오전 11시 3분 |
중앙 CR≥10 |
80 | 85 |
그 |
|
| 12(9시) | 80 | 85 | |||||
| 베르 | θ2 ((12시) | 80 | 85 | ||||
| θ1 ((6시) | 80 | 85 | |||||
| NTSC 비율 | % | 65 | 72 | % |
|||

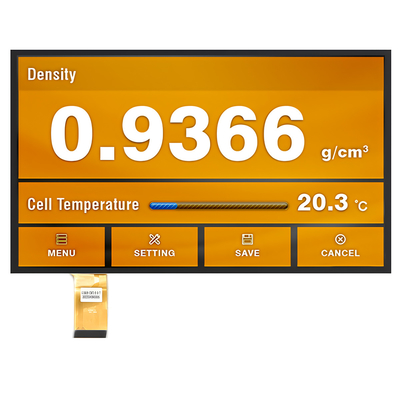

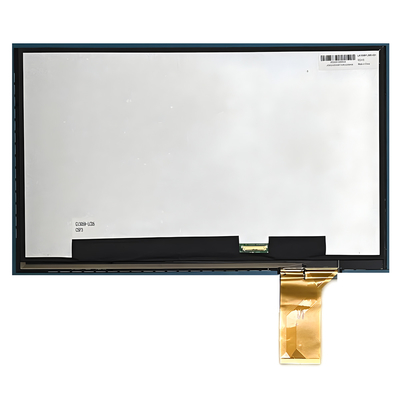

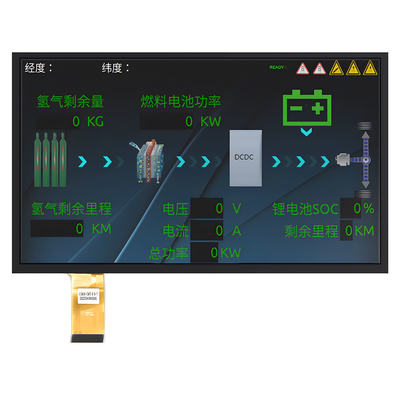

제품 이미지
