제품 상세 정보:
|
| 제품: | 3.6인치 원형 TFT 디스플레이 | 결의: | 544(RGB) x 506 도트 |
|---|---|---|---|
| 표면 휘도: | 1000 cd/m2 (나이트) | 터치 화면: | 정전식 터치스크린(CTP) |
| 관측 방향: | IPS 가득 찬 시야 각도 | 드라이버 IC: | ST72566 |
| 핀 번호: | 40개 핀 | 연결: | ZIF |
| 인터페이스: | RGB 24 비트 | LED 수명: | 40,000시간 |
| 상부 :: | +85' Ｃ에 대한 -30' Ｃ | 외형치수: | 107.13(폭)×107.13(높이)×9.76(두께) mm |
| 활동 영역: | 89.76(폭) x 83.49(높이) mm | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 고 밝기 원형 LCD 디스플레이,30.6인치 원형 LCD 디스플레이,544x506 원형 LCD 디스플레이 |
||
자동차 등급 3.6인치 원형 TFT LCD 디스플레이 모듈
순환형 IPS LCD 화면은 새로운 디스플레이 기술로서 독특한 장점과 광범위한 응용 시나리오로 인해 점차 사용자의 관심을 끌었습니다.둥근 각 디자인은 화면 가장자리를 부드럽고 시각적 효과를 더 편안하게 만듭니다.동시에,이 디자인은 또한 화면을 더 인체공학적 및 편리하게 사용 합니다. 고화질 IPS LCD 화면을 채택하면 더 상세하고 현실적인 이미지 효과를 나타낼 수 있습니다.또한 사용자의 시각적 경험을 향상시킵니다.원형 IPS LCD 화면의 장점은 낮은 에너지 소비로 작동 중에 열을 덜 생성하고 큰 열 방출기가 필요하지 않습니다.따라서 에너지 낭비와 환경 오염을 줄입니다..
TS8036WV001-T는 544x506 해상도의 IPS 기술을 갖춘 3.6인치 TFT 모듈이다. 이 둥근 TFT LCD는 IC ST72566을 갖추고 RGB 24 비트 인터페이스를 지원한다.I2C 인터페이스를 지원하는 5점 PCAP 터치 스크린으로 장착멀티 터치 기능과 뛰어난 시각 성능으로 까다로운 애플리케이션에 이상적인 선택입니다.
- 낮은 입력 전압: VDD: 2.7~3.6V;
- 디스플레이 색상 TFT LCD: 16.7M 색상
-CPU 인터페이스: -RGB 24BIT
- 내부 전원 공급 회로
|
일반 정보 항목
|
사양 | 단위 |
| 주요 패널 | ||
| 디스플레이 영역 (AA) | 89.76 ((H) * 83.49 ((V) (3.6인치) | mm |
| 드라이버 요소 | a-Si TFT 액티브 매트릭스 | - |
| 색상 표시 | 16.7M | 색상 |
| 픽셀 수 | 544 (RGB) *506 | 점 |
| 픽셀 배열 | RGB 수직 스트립 | - |
| 픽셀 피치 | 0.165 ((H) *0.165 ((V) | mm |
| 관점 | 모두 | 0시 |
| 드라이브 IC | ST72566 | - |
| 색상 픽셀 배열 | RGB 수직 스트립 | |
| 표시 모드 | 송신기/ 보통 검은색 | - |
| 작동 온도 | -30+85 | °C |
| 저장 온도 | -30+85 | °C |
기계 정보
|
항목
|
미네 |
타이프. |
맥스 |
단위 |
참고: | |
| 모듈 크기 | 수평 (H) | - | 107.13 | - | mm | -0.1 |
| 수직 (V) | - | 107.13 | - | mm | -0.1 | |
| 깊이 (D) | - | 9.76 | - | mm | ±0.4 | |
| 무게 | - | TBD | - | g | - | |
자동차 등급 3.6인치 원형 TFT LCD 디스플레이 모듈
PIN 설명
|
PIN 번호 |
상징 |
레벨 | 설명 |
| 1 | LEDK | L | 백라이트... |
| 2 | LEDA | H | 백라이트+ |
| 3 | GND | H | 전력 지상 |
| 4 | VCC | H | 전원 공급 (2.7-3.6V) |
| 5-12 | R0-R7 | H/L | 빨간 데이터 버스 |
| 13-20 | G0-G7 | H/L | 녹색 데이터 버스 |
| 21-28 | B0-B7 | H/L | 블루 데이터 버스 |
| 29 | GND | L | 전력 지상 |
| 30 | DCLK | H/L | 픽셀 시계 신호 핀 |
|
31 |
DISP | H/L | GND에 연결되면 IC는 대기 모드입니다. |
| 32 | HSYNC | H/L | 수평 동기화 |
| 33 | VSYNC | H/L | 수직 동기화 |
| 34 | DE | H/L | 데이터 활성화 신호 |
|
35 |
AUTODL |
H/L |
OPT 기능 제어 핀 |
| 36 | CS | H/L | 칩 입력 핀을 선택 |
| 37 | SCL | H/L | 일련 시계 입력. |
| 38 | SDA | H/L | 일련 데이터 입력 핀 |
| 39 | NTC1 | / | 열전지 연결 |
| 40 | NTC2 | / | 열전지 연결 |
절대 최고 등급
|
항목 |
기호 |
가치 |
단위 |
|
| 분 | 맥스 | |||
| 논리 회로에 대한 공급 전압 | IOVCC | -0.3 | 4.6 | V |
| 아날로그 회로의 공급 전압 | VCI | -0.3 | 4.6 | V |
DC 전기 특성
|
항목
|
기호 |
가치 |
단위 |
언급 |
||
| 분 | 유형 | 맥스 | ||||
| 전원 공급 | VCC | 2.7 | 2.8 | 3.3 | V | |
| 정상 모드 현재 소비 | Icc | - | - | 55 | mA | VCC=3.3V |
| TFT 게이트 ON 전압 | VGH | 11.5 | 12 | 16 | V | |
| TFT 게이트 오프 전압 | VGL | -8 | -12 | -12 | V | |
뒷등 단위의 특징
|
항목
|
기호 |
가치 |
단위 |
언급 |
||
| 분 | 유형 | 맥스. | ||||
| 전속 공급 전압 | Vf | 13.5 | - | 16 | V | |
| 전속 공급 전류 | 만약 | - | 180 | - | mA | |
| LCM 밝기 | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| 통일성 | / | 80 | % | - | ||

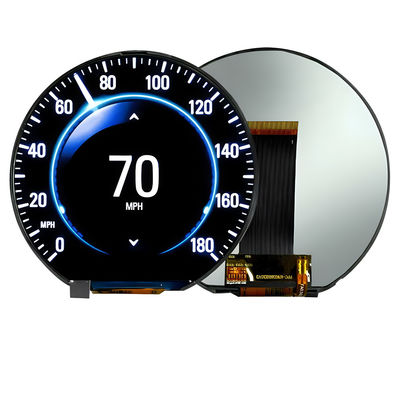

자동차용 3.6인치 원형 TFT LCD 디스플레이 모듈제품 이미지
