제품 상세 정보:
|
| 제품: | 2.8인치 원형 TFT 디스플레이 | 결의: | 480 (RGB) x 480 점 |
|---|---|---|---|
| 터치 화면: | 정전식 터치스크린(CTP) | 관측 방향: | IPS 가득 찬 시야 각도 |
| 드라이버 IC: | SC7701S | 핀 번호: | 30개 핀 |
| 연결: | ZIF | 표면 휘도: | 250cd/m2(니트) |
| 인터페이스: | RGB 18비트 | LED 수명: | 40,000시간 |
| 상부 :: | -20°C ~ +70°C | 외형치수: | 86.7(폭)×86.7(높이)×4.19(두께) mm |
| 액티브: | 70.13(W) x70.13(H)mm | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 2.8인치 원형 LCD 디스플레이,480x480 점 원형 LCD 디스플레이,8비트 RGB 인터페이스 원형 LCD 디스플레이 |
||
2.8인치 480x480 둥근 TFT LCD 디스플레이 모듈 설명
| 일반 정보 항목 | 사양 | 단위 |
| 주요 패널 | ||
| 디스플레이 영역 (AA) | 70.128 ((H) *70.128 ((V) (2.8인치) | mm |
| 드라이버 요소 | a-Si TFT 액티브 매트릭스 | - |
| 색상 표시 | 16.7M | 색상 |
| 픽셀 수 | 480 (RGB) *480 | 점 |
| 픽셀 배열 | RGB 수직 스트립 | - |
| 픽셀 피치 | 0.180 ((H) *0.180 ((V) | mm |
| 관점 | 모두 | 0시 |
| 드라이브 IC | ST7701S | - |
| 색상 픽셀 배열 | RGB 수직 스트립 | |
| 표시 모드 | 송신기/ 보통 검은색 | - |
| 작동 온도 | -20+70 | °C |
| 저장 온도 | -30+80 | °C |
기계 정보
| 항목 | 미네 | 타이프. | 맥스 | 단위 | 참고: | |
| 모듈 크기 | 수평 (H) | - | 86.7 | - | mm | -0.1 |
| 수직 (V) | - | 86.7 | - | mm | -0.1 | |
| 깊이 (D) | - | 4.19 | - | mm | ±0.3 | |
| 무게 | - | TBD | - | g | - | |
2.8인치 480x480 둥근 TFT LCD 디스플레이 모듈
PIN 설명
| 핀 NO. | 기호 | 레벨 | 기능 |
| 1 | LEDA | H | 백라이트+ |
| 2 | LEDK1 | L | 백라이트... |
| 3 | LEDK2 | L | 백라이트... |
| 4 | LEDK3 | L | 백라이트... |
| 5 | LEDK4 | L | 백라이트... |
| 6 | VDD 2.8V | H | 전원 공급 장치 (2.5-3.3V) |
| 7 | IOVCC1.8V | H | 전원 공급 장치 (1.65~3.3V) |
| 8 | LCM RST | H/L | LCM 하드웨어 리셋 핀 |
| 9 | TE | H/L | 찢기 효과 출력 |
| 10 | PWM | H/L | 백라이트 켜고 끄는 제어 핀 |
| 11 | GND | L | 토지 |
| 12 | D0P | H/L | HSSI_D0+는 미분 데이터 신호 라인입니다. |
| 13 | D0N | H/L | HSSI_D0-는 미분 데이터 신호 라인입니다. |
| 14 | GND | L | 토지 |
| 15 | D1P | H/L | HSSI_D1+는 미분 데이터 신호 라인입니다. |
| 16 | D1N | H/L | HSSI_D1- 이차 데이터 신호 라인입니다. |
| 17 | GND | L | 토지 |
| 18 | CP | H/L | HSSI_CLK+는 차분 데이터 신호 라인입니다. |
| 19 | KN | H/L | HSSI_CLK- 이차 데이터 신호 라인입니다. |
| 20 | GND | L | 토지 |
| 21 | NC | NC | |
| 22 | GND | L | 토지 |
| 23 | NC | NC | |
| 24 | GND | L | 토지 |
| 25 | TP-INT | H/L | 인터럽트 핀 |
| 26 | TP-SDA | H/L | 일련 데이터 입력 핀 |
| 27 | TP-SCL | H/L | 일련 시계 입력 |
| 28 | TP-REST | H/L | TP 하드웨어 리셋 핀 |
| 29 | TP-VCC | H/L | 전원 공급 2.8V |
| 30 | GND | L | 토지 |
절대 최고 등급
|
항목 |
기호 |
가치 |
단위 |
|
| 분 | 맥스 | |||
| 논리 회로에 대한 공급 전압 | IOVCC | -0.3 | 4.6 | V |
| 아날로그 회로의 공급 전압 | VCI | -0.3 | 4.6 | V |
DC 전기 특성
|
항목 |
기호 |
가치 |
단위 |
언급 |
||
| 분 | 유형 | 맥스 | ||||
| 전원 공급 | VCC | 2.7 | 2.8 | 3.3 | V | |
| 정상 모드 현재 소비 | Icc | - | - | 55 | mA | VCC=2.8V |
| TFT 게이트 ON 전압 | VGH | 11.5 | 12 | 16 | V | |
| TFT 게이트 오프 전압 | VGL | -8 | -12 | -12 | V | |
뒷등 단위의 특징
|
항목 |
기호 |
가치 |
단위 |
언급 |
||
| 분 | 유형 | 맥스 | ||||
| 전속 공급 전압 | Vf | 2.7 | - | 3.3 | V | |
| 전속 공급 전류 | 만약 | - | 80 | - | mA | |
| LCM 밝기 | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| 통일성 | / | 80 | % | - | ||

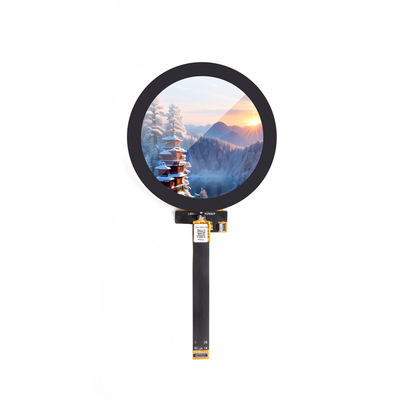

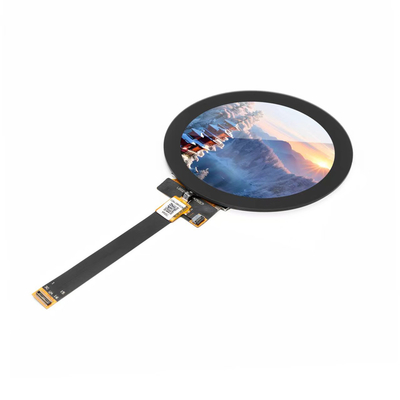

2.8인치 480x480 둥근 TFT LCD 디스플레이 모듈 제품 이미지
