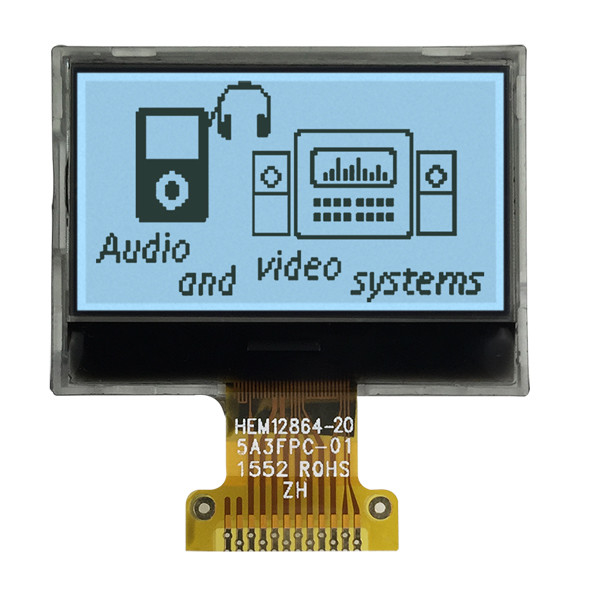

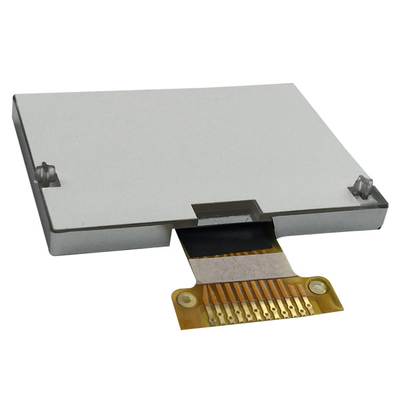

제품 상세 정보:
|
| 제품: | 표준 128x64 LCM | 결의: | 128x64 도트 |
|---|---|---|---|
| 도 방향: | 6시 | LCD 타입: | FSTN, 양성 |
| 편광기 타입: | 반투과형입니다 | 모듈 크기: | 40.0L×28.0W×4.5（최대）H |
| 시청 영역: | 37.0×20.0mm | 드라이버 IC: | ST7567 |
| 핀 번호: | 핀 28개 | 인터페이스: | 6800 시리즈 또는 8080 시리즈 MPU |
| 작동 온도: | -20°C ~ +70°C | 공급 전압: | 3.3V(일반 값) |
| 사용 시간: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 128x64 FSTN 그래픽 LCD 디스플레이,양성 LCD 그래픽 LCD 디스플레이,12864 점 그래픽 LCD 디스플레이 |
||
특징
기계적 사양
| 항목 | 스펙 | UNIT |
| 모듈 크기 (L × W × H) | 400.0L × 28.0.0W×4.5 (최대) H | mm |
| 뷰 영역 (W × H) | 370.0×200 | mm |
| 효과적 영역 | 128×64 | 점 |
| 도트 피치 (Dot Pitch) | 0.27×027 | mm |
| 점 크기 (W × H) | 0.245×0.245 | mm |
그림
핀 정의
| 항목 | 상징 | 레벨 | 기능 |
| 1 | VDD | +3.3V | 논리 의 전원 공급 |
| 2 | C86 | H/L | H:6800 평행 L:8080 평행 |
| 3 | VSS | 0V | 전력 지각 |
| 4 | V0 | ∙ |
이 터미널과 VSS 터미널 사이에 콘덴시터를 연결 |
| 5 | V1 | ∙ | |
| 6 | V2 | ∙ | |
| 7 | V3 | ∙ | |
| 8 | V4 | ∙ | |
| 9 | CAP2- | ∙ | 이 터미널과 CAP2 + 터미널 사이에 콘덴시터를 연결 |
| 10 | CAP2+ | ∙ | 이 터미널과 CAP2 터미널 사이에 콘덴시터를 연결 |
| 11 | CAP1 | ∙ | 이 터미널과 CAP1 터미널 사이에 콘덴시터를 연결 |
| 12 | CAP1+ | 이 터미널과 CAP1 + 터미널 사이에 콘덴시터를 연결 | |
| 13 | CAP3+ | ∙ | 이 터미널과 CAP1 터미널 사이에 콘덴시터를 연결 |
| 14 | VOUT | 이 터미널과 VSS 또는 VDD 터미널 사이에 콘덴시터를 연결 | |
| 15 | VSS | 0V | 전력 지각 |
|
16 ~ 23 |
D7~D0 |
H/L |
8비트 양방향 데이터 버스 |
|
24 |
/RD |
H/L |
8080 평행:이 신호가 L일 때 데이터 버스는 출력 상태입니다. 6800 평행: 이것은 6800 시리즈 MPU의 enable 클럭 입력 단말기입니다. |
|
25 |
/WR |
H/L |
8080 평행:데이터 버스의 신호는 /WR 신호의 상승 가장자리에 고정됩니다. 6800 평행: H: 읽기 L: 쓰기 |
| 26 | A0 | H/L |
H: D0에서 D7까지가 표시 데이터라는 것을 나타냅니다. L:D0~D7이 제어 데이터라는 것을 나타냅니다. |
| 27 | /RES | H/L | 리셋 작업은 /RES 신호 레벨에 의해 수행됩니다. |
| 28 | CS1 | L | 칩 선택 신호 |
디스플레이 데이터 램 (DDRAM)
디스플레이 데이터 RAM는 LCD의 픽셀 데이터를 저장합니다. 64 행 × 128 열의 주소 배열입니다. 페이지 및 열 주소를 지정 할 때 각 픽셀이 선택 될 수 있습니다. 64 열행은 8줄의 8페이지 (페이지 0~페이지 7) 로 나뉘어 있습니다. 데이터는 각각의 8줄에 기록됩니다. 직접 D0에서 D7으로 페이지. 마이크로프로세서에서 D0에서 D7의 표시 데이터를LCD 컨트롤러와 MPU 인터페이스가 작동독립적으로, 데이터는 데이터를 표시하는 동시에 RAM에 기록될 수 있습니다.LCD에서 깜빡이지 않고
페이지 주소 회로
이 회로는 데이터 RAM을 표시하는 페이지 주소를 제공하는 것입니다. 4 비트 페이지 주소를 통합합니다.레지스트가 변경된 것은 ¢ Set Page Address ¢ 명령어 만입니다. DDRAM 컨텐츠에 액세스하기 전에 페이지 주소를 설정해야합니다.페이지 주소는 아이콘 및 표시 데이터 D0을 위한 특별한 RAM 영역입니다.
열 주소 회로
컬럼 주소 회로는 8비트 미리 설정 카운터를 가지고 있습니다.디스플레이 데이터 램 (DDRAM). DDRAM 컬럼 주소는 Set Column Address 명령에 의해 지정됩니다. 지정된 컬럼 주소는 디스플레이 데이터 읽기 / 쓰기 액세스마다 (+1) 증가합니다.이것은 MPU 디스플레이 데이터에 지속적으로 액세스 할 수 있습니다. 제어 플래그 MY는 COM 패드의 출력 순서를 역전시킬 수 있습니다. 그리고 MX 플래그는 컬럼 주소와 SEG 출력 사이의 관계를 역전시킬 수 있습니다.MX 플래그 설정을 변경한 후 DDRAM에 표시된 데이터데이터 시트 ST7565 참조하십시오.
