제품 상세 정보:
|
| 제품: | 3.12인치 OLED 디스플레이 | 결의: | 256x64 도트 해상도 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | 4선 SPI 인터페이스 |
| 광학: | 모든 시야 각도 | 개요는 흐려집니다.: | 100.5(L) x 33.5(W) x 6.3(T)mm |
| 활동 영역: | 76.78(길이) x 19.18(폭)mm | 구동 방법: | 1/64 근무 주기는 |
| 그레이 스케일: | 16 그레이스케일 | 컨트롤러: | SSD1322 |
| 작동 온도: | -30°C ~ +85°C(맞춤형) | 저장 온도: | +90' Ｃ에 대한 -40' Ｃ |
| 글꼴 색상: | 흰색 파란색 노란색 녹색 | 공급 전압: | 3V |
| 핀 번호: | 7개의 헤더 핀, 16개의 핀 옵션 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | SPI 인터페이스 그래픽 OLED 디스플레이,3.12인치 그래픽 OLED 디스플레이,256x64 점 OLED 디스플레이 모듈 |
||
** 데이터 시트 다운로드 **
SFOM312YZ7-25664WBYG-01 사양.pdf
그래픽 OLED 디스플레이 3.12 인치 SPI 인터페이스 제품 소개
설명
SFOM312YZ7-25664WBYG-01 모델은 COF 그래픽 OLED이며, 대각선 크기는 3.12 인치이며 해상도는 256x64 점입니다.이 OLED 모듈은 SSD1322 IC와 함께 내장되어 있으며 8비트 6800/8080 및 3/4선 SPI 인터페이스를 지원합니다.100.5 × 33의 윤곽 차원을 가지고 있습니다.5.0 mm, 활성 영역 크기가 76.78 × 19.18 mm입니다. 또한 4 비트 회색 스케일을 지원하며, 논리 공급 전압은 3V입니다. 50% 체크 보드에서 디스플레이의 전류는 150mA @3.0V VDD입니다.1/64의 운전용량으로.

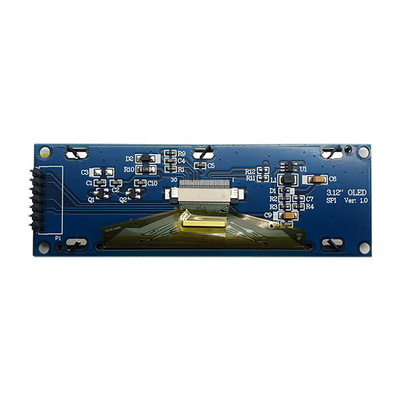

모듈은 내장 PCB를 가지고 있으며, 고객이 애플리케이션에 대한 추가 PCB 개발의 필요 없이 유선 연결을 사용할 수 있습니다.PCB에 통합된 VCC 회로는 고객 사용을 단순화합니다.이 PCB 보드는 4 개의 장착 구멍으로 장착되어 있으며, 고객이 애플리케이션에서 모듈을 고정시키는 쉬운 방법을 제공합니다. 이 OLED 모듈은 스마트 홈 애플리케이션에 적합합니다.의료기기산업통상자원
그래픽 OLED 디스플레이 3.12 인치 SPI 인터페이스 제품 도면
기계적 사양
| 항목 | 스펙 | 단위 |
| 윤곽 그림 | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| 보기 영역 | 78.78 (W) x21.18 (H) | mm |
| 활동 영역 | 76.78 (W) x19.18 (H) | mm |
| 라티스 | 256점 x 64점 | -- |
| 픽셀 피치 | 0.30 (W) x0.30 (H) | mm |
| 픽셀 크기 | 0.28 (W) x0.28 (H) | mm |
핀 정의
| 핀 번호 | 기호 | 기능 |
|
1 |
GND |
논리 회로의 토대 이것은 지상 핀입니다. 그것은 또한 논리 핀에 대한 참조 역할을 합니다. 그것은 외부 땅과 연결되어야 합니다. |
|
2 |
VCC |
디스플레이 모듈 회로의 전원 공급 장치 이것은 전압 공급 핀입니다. 그것은 외부 소스에 연결되어 있습니다. 3~5V |
| 3 | SCK | 시계 선 |
|
4 |
SDA |
데이터 라인 |
|
5 |
RES
|
이 핀은 리셋 신호 입력입니다. 핀이 낮게 당겨지면 칩의 초기화가 실행됩니다. 정상적인 작동 중에 이 핀을 높게 당겨라. |
|
6 |
DC |
이 핀은 MCU에 연결되는 데이터 / 명령 제어 핀입니다. 핀을 높게 당겨지면 D[1:0]의 데이터는 데이터로 해석됩니다. 핀을 낮게 당겨지면 D[1:0]는 명령 레지스트로 전송됩니다.. |
|
7 |
CS |
이 핀은 MCU에 연결되는 칩 선택 입력입니다. 칩은 CS #가 낮게 당겨질 때만 MCU 통신을 활성화합니다. |
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 | 참고문서 |
| 전원 공급 | VBAT | 3.3 | 5 | V |
- |
| 논리 공급 전압 | VDD | 2.5 | 3.3 | V | 1,2 |
| 드라이버 공급 전압 | Vcc | 0 | 15 | V | 1,2 |
| Vcc 공급 전류 | Icc |
- |
55 | mA | 1,2 |
| 작동 온도 | 위쪽 | -40 | 85 | °C |
- |
| 저장 온도 | Tstg | -45 | 90 | °C |
- |
DC 특성
| 특징 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 공급 전압 | VDD | 2.8 | 3.0 | 3.3 | V | |
| 높은 수준의 입력 | HIV | 100Ua, 3.3MHz | 0.8xVdd |
- |
Vdd | V |
| 낮은 수준의 입력 | VIL | 100Ua, 3.3MHz | 0 |
- |
0.2xVdd | V |
| 논리 전류 | IVBAT | 참고: |
- |
250 |
-- |
mA |
| 디스플레이 전압 | VCC | Ta=25 °C | 11.5 | 12.0 | 12.5 | V |
참고:VDD=3.0V,VCC=12.0V ((VDD,VCC 모듈 내부에서 공급
생성) 100% 디스플레이 영역 켜
광학 및 전기 특성
| 특징 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 밝기 ((노란색) | Lbr |
폴라라이저 (고기 3) |
60 | 90 |
- |
Cd/m2 |
| C.I.E. ((Yellow) |
(X) (Y) |
폴라라이저 |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| 어두운 방 대조 | CR | - | >2000년:1 | - | ||
| 뷰앵글 | >160 | - | - | 학위 |
신뢰성 테스트 조건
| 항목 | 조건 | 기준 | |
| 고온 작업 | 85°C | TBD |
운영 기능 작업 |
| 낮은 온도 작업 | -40°C | TBD | |
| 고온 저장장 | 90°C | TBD | |
| 낮은 온도 저장 | -45°C | TBD | |
|
높은 온도/ 습도 운영 |
60°C | TBD | |
| 열 충격 | -40°C~90°C | TBD | |

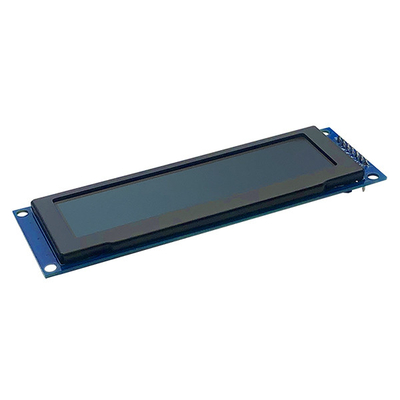

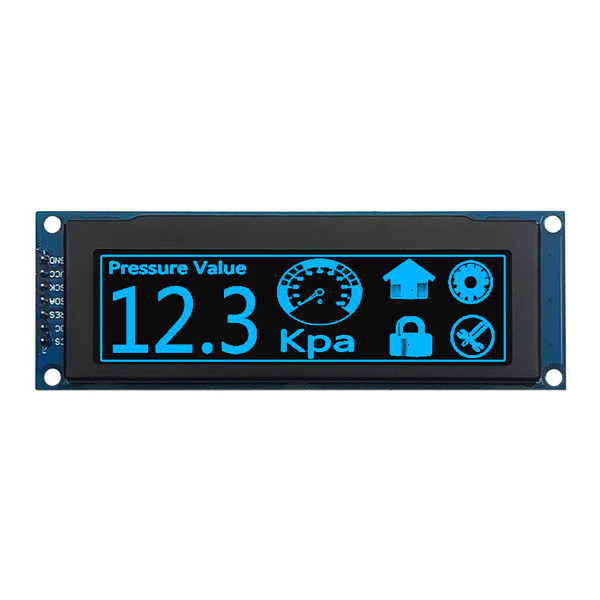

그래픽 OLED 디스플레이 3.12 인치 SPI 인터페이스 제품 이미지
