제품 상세 정보:
|
| 제품: | 3.12인치 OLED 디스플레이 | 결의: | 256x64 도트 해상도 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | 4선 SPI 인터페이스 |
| 광학: | 모든 시야 각도 | 개요는 흐려집니다.: | 100.5(L) x 33.5(W) x 6.3(T)mm |
| 활동 영역: | 76.78(길이) x 19.18(폭)mm | 구동 방법: | 1/64 근무 주기는 |
| 그레이 스케일: | 16 그레이스케일 | 컨트롤러: | SSD1322 |
| 작동 온도: | -30°C ~ +85°C(맞춤형) | 저장 온도: | +90' Ｃ에 대한 -40' Ｃ |
| 글꼴 색상: | 흰색 파란색 노란색 녹색 | 공급 전압: | 3V |
| 핀 번호: | 7개의 헤더 핀, 16개의 핀 옵션 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 녹색 글꼴 그래픽 OLED 디스플레이,SPI 인터페이스 그래픽 OLED 디스플레이,256x64 그래픽 OLED 디스플레이 |
||
** 데이터 시트 다운로드 **
SFOM312YZ7-25664WBYG-01 사양.pdf
그래픽 OLED 디스플레이 3.12 인치 SPI 인터페이스 제품 소개
제품 간략한 검토
설명
의SFOM312YZ7-25664WBYG-01모델은 COF 그래픽 OLED이며, 대각선 크기는 3.12 인치이며 해상도는 256x64 점입니다.이 OLED 모듈은 SSD1322 IC와 함께 내장되어 있으며 8비트 6800/8080 및 3/4선 SPI 인터페이스를 지원합니다.100.5 × 33의 윤곽 차원을 가지고 있습니다.5.0 mm, 활성 영역 크기가 76.78 × 19.18 mm입니다. 또한 4 비트 회색 스케일을 지원하며, 논리 공급 전압은 3V입니다. 50% 체크 보드에서 디스플레이의 전류는 150mA @3.0V VDD입니다.1/64의 운전용량으로.
모듈은 내장 PCB를 가지고 있으며, 고객이 애플리케이션에 대한 추가 PCB 개발의 필요 없이 유선 연결을 사용할 수 있습니다.PCB에 통합된 VCC 회로는 고객 사용을 단순화합니다.이 PCB 보드는 4 개의 장착 구멍으로 장착되어 있으며, 고객이 애플리케이션에서 모듈을 고정시키는 쉬운 방법을 제공합니다. 이 OLED 모듈은 스마트 홈 애플리케이션에 적합합니다.의료기기산업통상자원
제품 특성
| 제품: | 312인치 OLED 디스플레이 |
| 결의: | 256x64 점 해상도 |
| 표시 모드: | 패시브 매트릭스 |
| 광학: | 모든 관점 |
| 인터페이스: | 4 와이어 SPI 인터페이스 |
| 윤곽 Dim.: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) mm |
| 액티브 영역: | 76.78 (L) X 19.18 (W) mm |
| 운전 방법: | 1/64 직무 주기 |
| 컨트롤러: | SSD1322 |
| 그레이스케일: | 16 회색 |
| 작동 온도: | -30°C ~ +85°C (변용 가능) |
| 저장 온도: | -40°C ~ +90°C |
| 공급 전압: | 3V |
| 글꼴 색상: | 흰색 파란색 노란색 녹색 |
| 핀 번호: | 7개의 헤더 핀, 16개의 핀 선택 |
| 준수: | REACH 및 RoHS 준수 |
그래픽 OLED 디스플레이 3.12 인치 SPI 인터페이스 제품 도면
기계적 사양
| 항목 | 스펙 | 단위 |
| 윤곽 그림 | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| 보기 영역 | 78.78 (W) x21.18 (H) | mm |
| 활동 영역 | 76.78 (W) x19.18 (H) | mm |
| 라티스 | 256점 x 64점 | -- |
| 픽셀 피치 | 0.30 (W) x0.30 (H) | mm |
| 픽셀 크기 | 0.28 (W) x0.28 (H) | mm |
핀 정의
| 핀 번호 | 기호 | 기능 |
|
1 |
GND |
논리 회로의 토대 이것은 지상 핀입니다. 그것은 또한 논리 핀에 대한 참조 역할을 합니다. 그것은 외부 땅과 연결되어야 합니다. |
|
2 |
VCC |
디스플레이 모듈 회로의 전원 공급 장치 이것은 전압 공급 핀입니다. 그것은 외부 소스에 연결되어 있습니다. 3~5V |
| 3 | SCK | 시계 선 |
|
4 |
SDA |
데이터 라인 |
|
5 |
RES
|
이 핀은 리셋 신호 입력입니다. 핀이 낮게 당겨지면 칩의 초기화가 실행됩니다. 정상적인 작동 중에 이 핀을 높게 당겨라. |
|
6 |
DC |
이 핀은 MCU에 연결되는 데이터 / 명령 제어 핀입니다. 핀을 높게 당겨지면 D[1:0]의 데이터는 데이터로 해석됩니다. 핀을 낮게 당겨지면 D[1:0]는 명령 레지스트로 전송됩니다.. |
|
7 |
CS |
이 핀은 MCU에 연결되는 칩 선택 입력입니다. 칩은 CS #가 낮게 당겨질 때만 MCU 통신을 활성화합니다. |

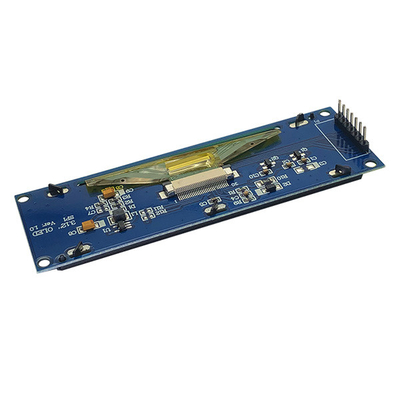

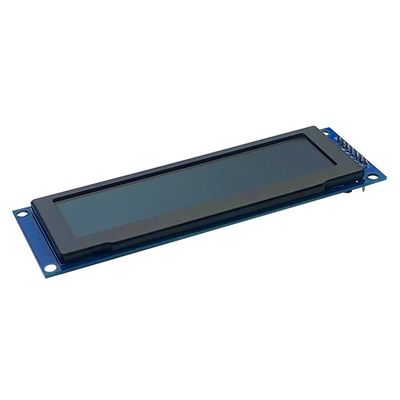

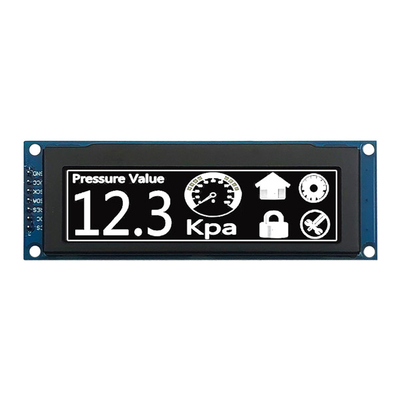

그래픽 OLED 디스플레이 3.12 인치 SPI 인터페이스 제품 이미지
