제품 상세 정보:
|
| 제품: | 3.5인치 LCD 모듈 | 결의: | 320x480 화소 |
|---|---|---|---|
| 관측 방향: | 12 오우' 시계 | 터치 화면: | 저항성 접촉 패널 |
| 커버 글라스 차원: | 사용자 정의/선택 | 인터페이스: | RGB/MCU 옵션 |
| 핀 번호: | 45개 핀 | 연결: | ZIF FPC |
| 표면 휘도: | 300cd/m2 (니트) | LED 수명: | 40,000시간 |
| 강조하다: | 320x480 TFT LCD,저항성 터치 스크린 TFT LCD,3.5인치 TFT LCD |
||
3.5" 320x480 TFT LCD 12시
모델 번호 SF-TC350H-8677A1-T
SF-TC350H-8677A1-T는 TFT-LCD 모듈이다. TFT-LCD 패널, 드라이버 IC, FPC, 백라이트 단위 및 저항성 터치 스크린으로 구성되어 있습니다.5 ′′ 디스플레이 영역은 320X ((RGB) X480 픽셀을 포함하고 최대 262K 색상을 표시 할 수 있습니다.이 제품은 RoHS 환경 기준에 부합합니다.
SF-TC350H-8677A1-T는 3.5인치 직사각형 TN 전파형 TFT LCD 디스플레이 모듈이다. 이 모듈의 차원 크기는 54.48x84.71x3.25mm, 활성 영역 크기는 49.66x74.29mm이다.이 TFT 디스플레이 모듈은 MCU+RGB 인터페이스를 지원하는 ILI9488 드라이버 IC를 사용합니다.이 320x480 TFT LCD 모듈은 밝기 300 cd/m2와 대조 비율 (유형적 값) 500:1모듈은 온도 -20 ~ + 70 °C에서 작동하고, 저장 온도는 -30 ~ + 80 °C입니다.
저항성 터치 스크린 3.5" TFT LCD 제품 도면
PIN 설명
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | GND | 난 | 토지 |
| 2 | LEDA | 오 | LED 아노드 |
| 3 | LEDK | 오 | LED 카थो드 |
| 4 | GND | 난 | 토지 |
| 5 | VCC | 난 | 전원 공급 2.8V 전압 |
| 6 | VCC | 난 | 전원 공급 2.8V 전압 |
| 7 | GND | 난 | 토지 |
| 8 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 9 | VSYNC | 난 | 프레임 수직 동기화 신호 |
| 10 | HSYNC | 난 | 직선 수평 동기화 신호 |
| 11 | 도트클 | 난 | RGB 인터페이스 동작을 위한 점 시계 신호 |
| 12 | ENABLE | 난 | RGB 인터페이스 동작을 위한 데이터 활성화 신호 |
| 13 | GND | 난 | 토지 |
| 14 | IM0 | 난 | 인터페이스 모드 신호를 선택합니다. |
| 15 | IM2 | 난 | 인터페이스 모드 신호를 선택합니다. |
| 16-31 | DB15-DB0 | I/O | 데이터 I/O 표시 |
| 32 | GND | 난 | 토지 |
| 33 | SDA | 난 | 일련 입력 신호 |
| 34 | WRX-SCL | 난 | 스트로브 신호 입력 핀을 읽어 |
| 35 | CSX | 난 | 칩 선택 신호의 입력 핀 |
| 36 | GND | 난 | 토지 |
| 37 | XR | 오 | 터치 패널 핀 |
| 38 | YD | 오 | 터치 패널 핀 |
| 39 | XL | 오 | 터치 패널 핀 |
| 40 | YU | 오 | 터치 패널 핀 |
| 41 | DCX | 난 | 레지스터 선택 신호 |
| 42 | IM1 | 난 | 인터페이스 모드 신호를 선택합니다. |
| 43 | RDX | 난 | 신호를 읽습니다. |
| 44 | GND | 난 | 토지 |
| 45 | TE | 난 | TE (Tearing Effect) 출력 신호로 사용 |
절대 최대 등급
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 10.6~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
DC 특성 (VDD=2.8V,Ta=25°C)
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 입력 누출 전류 | IIL | - 1개0 | - | 1.0 | mA | VIN=VDD 또는 VSS |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
참고: |
| 공급 전압 | Vf | - | 19.2 | - | V | if=20 mA | - |
| 공급 전류 | 만약 | - | 20 | - | mA | - | - |
| 역전압 | Vr | - | - | 5 | V | - | |
| 전력 소모 | Pd | - | - | - | mW | - | |
| LCM에 대한 광대성 |
- |
- | 300 | - | Cd/m2 | if=20mA | - |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=20 mA | - |
| 백라이트 색상 | 흰색 | ||||||
터치 스크린 패널 사양
| 항목 | 기호 | 미네 | 타입. | 맥스 | 단위 | 언급 |
| 투명성 | - | - | 82 | - | % | JIS K-7105 |
| 안개 | - | - | 1 | - | % | JIS K-7105 |
| 표면의 경직성 | - | - | 3 | - | H | 150gf 45° |
| FPC 껍질 벗기 강도 | - | 5 | - | N | 위쪽으로 90° | |
| FPC 굽기 | - | - | 3 | - | 사이클 | R=1입니다.0, 90° |
| 입력 힘 | - | - | 50 | 여자친구 | - | |
| 가등전압 | V 터치 | 7 | V | DC | ||
| X축 저항 | Rx | 150 | 500 | FPC PIN | ||
| X축 저항 | RY | 300 | 900 | |||
| 선형성 | - | - | ± 15 | ±20 | % | - |
| 말다툼 | - | - | - | 15 | ms | - |
| 단열 저항 | 리 | 10 | - | - | MΩ | - |
| 기록 생활 | - | 100,000 | - | - | 시간 | - |
| 입력 시간 | - | 1,000,000 | - | - | 시간 | - |
광학적 특성
| - 아니 | 항목 | 기호 | 조건 | 사양 | 단위 | 참고: | |||
| 분 | 유형 | 맥스 | |||||||
| 1 | 반응 시간 | Tr+Tf | 25°C | - | 12 | 24 | 미스 | (1) ((2) | |
| 2 | 전파성 (극화 장치 없이) | T(%) | - | - | 14.74 | - | - | - | |
| 3 | 대조율 | Cr |
θ=0, 정상 관점 |
400 | 500 | - | - | (1) ((3) | |
| 4 |
관람 각
|
오, 오 | θR | CR>10 | - | 70 | - | 그레그 | - |
| θL | - | 70 | - | ||||||
| 베르 | Θ+ | - | 70 | - | |||||
| - 아니... | - | 60 | - | ||||||
| 5 | 염색성 | 흰색 | X | C-라이트 | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| 빨간색 | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| 녹색 | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| 파란색 | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

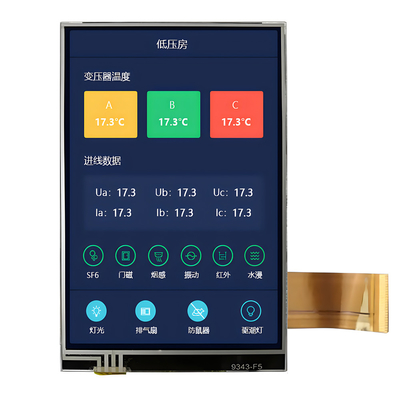

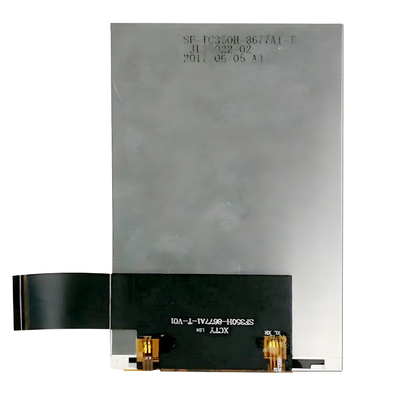

저항성 터치 스크린 3.5" TFT LCD 제품 이미지
공장 시설 및 인증서
