제품 상세 정보:
|
| 제품: | 0.49인치 IIC OLED 4 헤더 핀 | 화소의 수: | 64x32 그래픽 |
|---|---|---|---|
| 드라이버 IC: | SSD1315 또는 동급 | 표시 모드: | 수동 매트릭스 |
| 색상 표시: | 흑백(흰색) | 운전 의무: | 1/32 의무 |
| 모듈 크기: | 15 × 15 × 2.42 (mm) | 활동 영역: | 11.18×5.58(mm) |
| 픽셀 피치: | 0.175×0.175(mm) | 화소 크기: | 0.155×0.155(mm) |
| 관측 방향: | 모든 시야 각도 | 인터페이스: | I2C |
| 연결: | 헤더 핀 | 핀 번호: | 4개 핀 |
| 사용 시간: | 50,000 시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 0.49인치 그래픽 OLED 디스플레이,SSD1315 그래픽 OLED 디스플레이,I2C 그래픽 OLED 디스플레이 |
||
그래픽 OLED 0.49 인치 4 헤더 핀 SSD1315 지원 I2C 인터페이스 제품 소개
제품 간략한 검토
‧모델 번호 SFOM049JY-6432WB
크기: 0.49인치
부류: 그래픽
구조: COG+PCB
64x32 점 행렬
IC:SSD1315 또는 동등
3V 전원 공급
1/32세
인터페이스: I2C
표시 색상: 흰색 / 노란색
설명
SFOM049JY-6432WB는 0.49인치 그래픽 OLED 디스플레이로, 64x32 픽셀로 구성된 PCB 보드와 함께 COG 구조를 가지고 있다. 이 모듈은 SSD1315 IC 지원 I2C 인터페이스와 함께 내장되어 있다.로직 3V의 공급 전압SFOM049JY-6432WB 모듈은 -40 °C에서 + 80 °C까지 온도에서 작동 할 수 있으며 저장 온도는 -40 °C에서 + 85 °C까지 있습니다. 이 모듈은 산업 장치에 적합합니다.스마트 홈 애플리케이션, 휴대용 장치, 건강 장치, 미터 장치 등 SFOM049JY-6432WB 모듈은 내부 충전 펌프 공급 및 외부 VCC 공급을 지원합니다.
특징
| 제품: | 0.49 인치 IIC OLED 4 헤더 핀 |
| 픽셀 수: | 64x32 그래픽 |
| 드라이버 IC: | SSD1315 또는 동등 |
| 표시 모드: | 패시브 매트릭스 |
| 표시 색상: | 단색 (백색) |
| 운전 의무: | 1/32 의무 |
| 패널 크기: | 15 × 15 × 2.42 (mm) |
| 액티브 영역: | 11.18 x 5.58 (mm) |
| 픽셀 피치: | 0.175 × 0.175 (mm) |
| 픽셀 크기: | 00.155 × 0.155 (mm) |
| 관측 방향: | 모든 관점 |
| 인터페이스: | I2C |
| 연결: | 용접/핫바 (개인용) |
| 핀 번호: | 4개의 핀 |
| 수명: | 50,000 시간 @ 60cd/m2 |
| 준수: | REACH 및 RoHS 준수 |
그래픽 OLED 0.49 인치 4 헤더 핀 SSD1315 지원 I2C 인터페이스제품 도면
| - 아니 | 기호 | 기능 |
|---|---|---|
| 1 | GND | 토지 |
| 2 | VCC | 전원 입력 |
| 3 | SCL | I2C 인터페이스가 선택되면 D0은 일련 시계 입력 패드 (SCL), D1은 일련 데이터 입력 패드 (SDAI) 로 사용됩니다. |
| 4 |
SDA |
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
|---|---|---|---|---|
| 논리용 공급 전압 | VCC | 0 | 4.0 | V |
| 디스플레이에 대한 공급 전압 | VCC1 | 0 | 16.0 | V |
| 작동 온도 | TOP | -40 | +80 | °C |
| 저장 온도 | TSTG | -40 | +85 | °C |
| 항목 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
|---|---|---|---|---|---|---|
| 논리용 공급 전압 | VCC | - 네 | 2.8 | 3.0 | 3.2 | V |
| 하이 볼트 입력 | HIV | - 네 | 0.8×VDD | - 네 | VDDIO | V |
| 저전압 입력 | VIL | - 네 | 0 | - 네 | 0.2×VDD | V |
| 높은 전압 출력 | VOH | - 네 | 0.9×VDD | - 네 | VDDIO | V |
| 저전압 출력 | VOL | - 네 | 0 | - 네 | 0.1×VDD | V |
| 50% 체크 보드 작동 현재 | ICC | VCC1=7.5V | - 네 | 13.0 | 26.0 | mA |

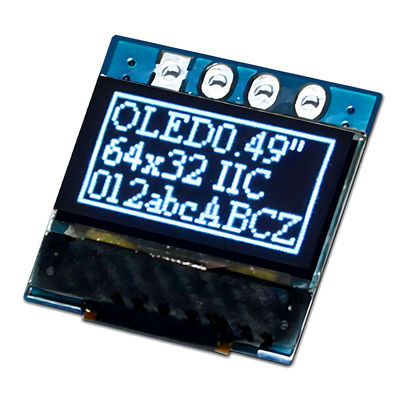

그래픽 OLED 0.49 인치 4 헤더 핀 SSD1315 지원 I2C 인터페이스제품 이미지
