제품 상세 정보:
|
| 제품: | 4.3"인치 용량 터치 스크린 TFT | 결의: | 800x480 도트 |
|---|---|---|---|
| 인터페이스: | RGB | 운영 임시: | -30℃ ~ +80℃ |
| 저장 온도: | -35C 내지 +85C | 관측 방향: | IPS, 모든 시야각(80/80/80/80) |
| 터치 화면: | 정전식 터치 패널 옵션 | 드라이버 IC: | ST7262 |
| 핀 번호: | 40개 핀 | 개요 치수: | 105.5x67.2x4.52mm |
| 연결: | ZIF FPC | 표면 휘도: | 450 cd/m2 |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 800x480 점 PCAP TFT 디스플레이,RGB 인터페이스 PCAP TFT 디스플레이 |
||
공장 가격 4.3 인치 800x480 점 PCAP TFT 디스플레이 RGB 인터페이스 제품 소개
제품 간략한 검토
4.3인치 TFT LCD 모듈, 4.3인치 TFT 모듈
해상도: 800x480 점
시야 방향: IPS, 모든 관점
인터페이스: RGB
작동 온도: -30°C ~ +80°C
운전자 IC:ST7262
제어판: 아니
밝기 (cd/m2): 450
구멍을 통과한 프레임: 아니
터치 패널: 프로젝션 용량 터치 스크린 (PCAP)
탐지점: 5 손가락
설명
세이프 테크놀로지 SFTO430HX-7011A-CT는 4.3 인치의 대각형을 가진 TFT LCD 모듈이며 800x480 픽셀의 해상도를 가지고 있습니다. 이 4.3인치 LCD 디스플레이 모듈은 ST7262 통합 회로로 장착되어 있으며 MIPI 인터페이스를 지원합니다.이 4.3인치 LCD 모니터의 전원 공급 전압 (Vdd) 범위는 3V에서 3.6V (일반적 가치 3.3V) 까지 있습니다. 이 4.3인치 TFT 모듈은 전체 조망 각도 (85/85/85/85 최대) 와 함께 IPS 유형입니다.
SFTO430HX-7011A-CT 디스플레이 모듈은 밝기 450 닛으로 표시됩니다. 이 4.3 인치 IPS TFT LCD는 -30 °C에서 +80 °C까지의 온도에서 작동 할 수 있습니다.저장 온도는 -30 °C에서 +85 °C입니다.. 실내 또는 야외에서 사용하든, 이 4.3인치 IPS TFT LCD 디스플레이는 다양한 디스플레이 요구 사항을 충족시킬 수 있습니다. 그것은 산업 장비에 적합한 다기능 및 고성능 솔루션입니다.스캐너, 가정 자동화, 액세스 제어 시스템, 모니터링 장비, 분석기, 보안 시스템, 정원 관개 시스템 및 광범위한 응용 프로그램.
제품 정보
| 제품: | 4.3"인치 용량 터치 스크린 TFT |
| 결의: | 800x480 점 |
| 인터페이스: | RGB |
| 표면 밝기: | 450 Cd/m2 |
| 관측 방향: | IPS, 모든 관점 (85/85/85/85) |
| 작동 온도: | -30°C ~ +80°C |
| 저장 온도: | -35°C ~ +85°C |
| 드라이버 IC: | ST7262 |
| 스케치 크기: | 105.5x67.2x4.52 (mm) |
| 터치 화면: | 용량 터치 패널 선택 |
| 핀 번호: | 40 핀 |
| 연결: | ZIF FPC |
| LED 수명: | 401000시간 |
| 준수: | REACH 및 RoHS 준수 |
공장 가격 4.3 인치 800x480 점 PCAP TFT 디스플레이 RGB 인터페이스 제품 도면
핀 정의
핀1 LEDK 백라이트 카토드
핀2 LEDA 백라이트 안오드
PIN3 GND 토지
Pin4 VCC LCM용 아날로그 전원 공급 장치 (3.3V) 시스템 입력 전압3.3V.
핀5-12 R0-R7 데이터 버스
PIN13-20 G0-G7 데이터 버스
PIN21-28 B0-B7 데이터 버스
핀29 GND 지상
PIN30 CLK RGB I/F의 픽셀 시계 신호
PIN31 DISP 디스플레이
PIN32 HSYNC 수평 동기화 RGB I/F 신호
PIN33 VSYNC 수직 동기화 RGB I/F 신호
PIN34 DEN RGB I/F DE 모드에서 데이터 활성화 신호
PIN35 NC 연결이 없습니다
PIN36 GND 지대
핀37 XR TP XR
PIN38 YD TP YD
핀39 XL TP XL
PIN40 YU TP YU
용량 터치 스크린 핀 정의
핀1 VSS
핀2 VDD
핑3 SCL
핑4 VSS
핀5 SDA
핀6 VSS
PIN7 /RST
핀8 WAKE
PIN9 INT
핑10 VSS

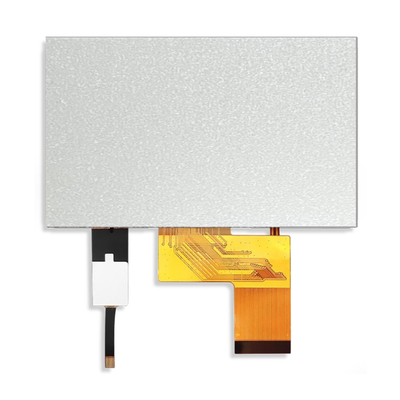

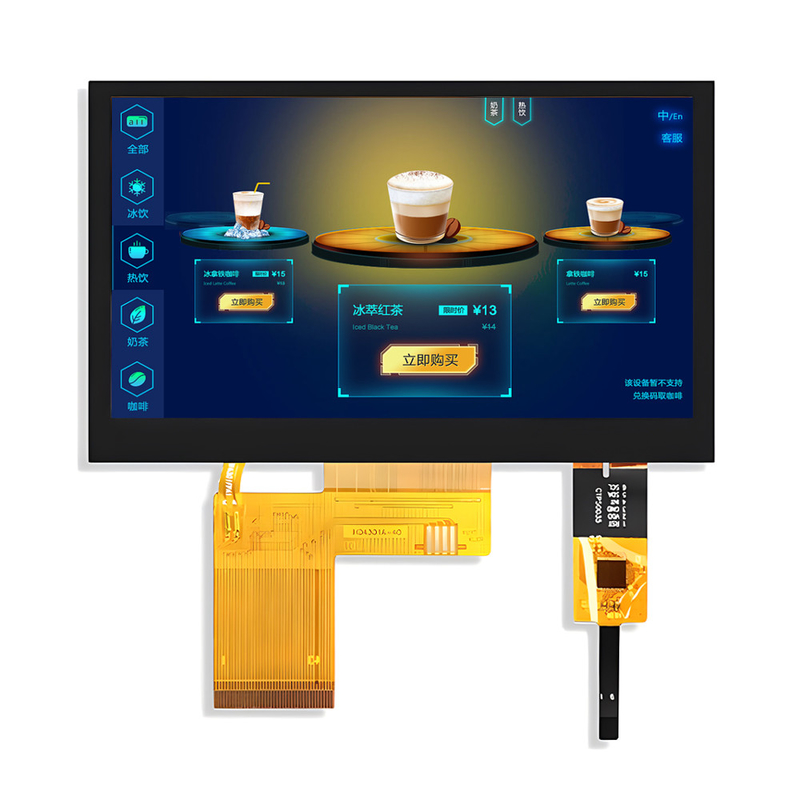

공장 가격 4.3 인치 800x480 점 PCAP TFT 디스플레이 RGB 인터페이스 제품 이미지
(개인용 케이스)
검색 키워드: tft 4.34,3인치 LCD, 4,3인치 LCD, 4,3인치 LCD, 4인치 LCD34.3인치 TFT 디스플레이, 4.3인치 TFT 디스플레이, 4.3인치 TFT 디스플레이34.3인치 TFT 화면, 4.3인치 TFT 화면, 4.3인치 TFT 화면, TFT 화면 4.3, TFT 화면 4.3 인치, TFT 화면 4.3 인치, 4.3 인치 TFT LCD, 4.3 인치 TFT LCD 화면, 4.3 인치 TFT 화면, 4.3 인치 TFT LCD 디스플레이, tft LCD 디스플레이 4.3
