제품 상세 정보:
|
| 제품: | 5 인치 TFT LCD 디스플레이 | 결의: | 720x1280 도트 |
|---|---|---|---|
| 인터페이스: | MIPI | 터치 화면: | 피캡 |
| 관측 방향: | IPS 모든 관점 (85/85/85/85) | PCAP 구조: | GFF |
| 액정 컨트롤라: | ILI9881C | CTP 컨트롤러: | GT5688 |
| 커버 글라스 차원: | 맞춤형 | 핀 번호: | 핀 25개 |
| 연결: | ZIF FPC | 표면 휘도: | 300cd/m2(니트) |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 전기 용량 TFT LCD 디스플레이,MIPI 인터페이스 5인치 LCD 디스플레이,720*1280 픽셀 TFT LCD 디스플레이 |
||
5인치 용량 TFT LCD 디스플레이, PCAP TFT 5인치 720*1280 픽셀 디스플레이 제품 소개
세이프 테크놀로지 SF-TC500I-8725B-CT3는 5인치 대각선 크기와 720x1280 픽셀 해상도를 가진 TFT LCD 모듈이다.이 5 인치 LCD 디스플레이 모듈은 ILI9881C 통합 회로로 장착되어 있습니다이 5인치 LCD 모니터의 전원 공급 전압 (Vdd) 범위는 2.6V에서 3.3V (일반적 값 2.8V) 까지 있습니다.이 5인치 모듈의 보는 방향은 IPS 유형입니다전체 시야 각도 (85/85/85/85 최대)
SF-TC500I-8725B-CT3 TFT LCD 디스플레이 모듈은 초상화 모드에서 300 닛의 밝기로 표시되며 고객 요구 사항에 따라 1000 닛으로 사용자 정의 할 수 있습니다.이 5 인치 TFT 디스플레이는 PCAP (프로젝션 용량) 터치 패널을 갖추고 있습니다, GT5688 IC, I2C 인터페이스, 5점 터치 기술을 탑재하여 반응적이고 사용자 친화적인 경험을 제공합니다.이 5인치 PCAP TFT 디스플레이 화면은 -20 °C에서 +70 °C까지의 온도에서 작동 할 수 있습니다.; 저장 온도는 -30 °C에서 +80 °C 사이입니다. 실내 또는 외부에서 사용 여부에 관계없이,이 5 인치 TFT LCD 디스플레이는 다양한 디스플레이 요구 사항을 충족 할 수 있습니다.그것은 산업 장비에 적합한 다기능하고 고성능 솔루션입니다., 스캐너, 가정 자동화, 액세스 제어 시스템, 모니터링 장비, 분석기, 보안 시스템, 정원 관개 시스템 및 광범위한 응용 프로그램.
일반 정보
| 제품: | 5인치 TFT LCD 디스플레이 |
| 결의: | 720x1280 점 |
| 인터페이스: | MIPI |
| 관측 방향: | IPS 모든 관점 (85/85/85/85) |
| 터치 화면: | PCAP |
| PCAP 구조: | GFF |
| CTP 컨트롤러: | GT5688 |
| LCD 컨트롤러: | ILI9881C |
| 커버 유리 크기: | 사용자 정의 |
| 연결: | ZIF FPC |
| 핀 번호: | 25 핀 |
| 표면 밝기: | 300 Cd/m2 ((nits) |
| LED 수명: | 401000시간 |
| 준수: | REACH 및 RoHS 준수 |
5인치 용량 TFT LCD 디스플레이, PCAP TFT 5인치 720*1280 픽셀 디스플레이 제품 도면
DC 특성
참고: 위보다 높은 전압은 모듈을 손상시킬 수 있습니다. 모든 전압은 VSS=0V에 대해 지정됩니다.
백라이트 전기 광학적 특성
1균일성 = 최소/최대 * 100%
2. LED의 수명 기간은 다음과 같이 정의됩니다: 최종 밝기는 원래 밝기의 70%입니다. 측정 방법: (X * Y: 빛 영역);
광학적 특성
조치 조건:1주변을 측정합니다: 어두운 방; 2. 주변 온도: 25±2°C; 3.
TFT LCD 핀 정의
핀1, LEDA LED 안오드
핀2, LEDK LED 카थो드
핀3, VCC 전원 공급 2.8V
핀 4, IOVCC 전원 공급 1.8V/2.8V 전압
핀 5, GND 파워 그라운드
PIN6, CLKP DSI-CLK+ 시계 신호
PIN7, CLKN DSI-CLK 시계 신호
핀 8, GND 파워 그라운드
PIN9, D0N DSI-D0- 데이터 신호
PIN10, D0P DSI-D0+ 데이터 신호
핀11, GND 파워 그라운드
PIN12, D1N DSI-D1 데이터 신호
PIN13, D1P DSI-D1+ 데이터 신호
핀14, GND 전력
PIN15, D2N NC DSI-D2 데이터 신호
PIN16, D2P NC DSI-D2+ 데이터 신호
핀 17, GND 파워 그라운드
PIN18, D3N NC DSI-D2 데이터 신호
PIN19, D3P NC DSI-D2+ 데이터 신호
핀20, GND 파워 그라운드
PIN21, TE 전원 공급 2.8V
PIN22 LCD_ID LCD_ID
PIN23, 재설정 레지스터 선택 핀
핀 24, GND 파워 그라운드
핀 25, GND 파워 그라운드
CTP 핀 정의
핀1, GND
핀2, SDA - 2.8V
핀 3, SCL - 2.8V
핀 4, VDD - 3.3V
핀 5, INT
핀 6, RST

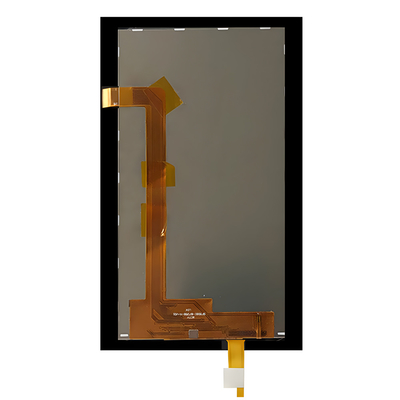

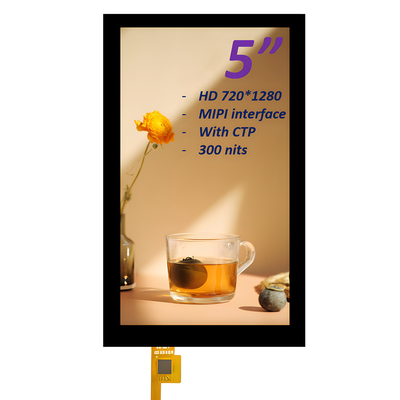

5인치 용량 TFT LCD 디스플레이, PCAP TFT 5인치 720*1280 픽셀 디스플레이 제품 이미지
