제품 상세 정보:
|
| 제품: | 16x2 COG 문자 LCD 디스플레이 | 문자 / 열: | 16 문자 x 2 줄 |
|---|---|---|---|
| LCD 타입: | FSTN, 네거티브, 투과형 | 광학: | 12시 |
| 개요는 흐려집니다.: | 40.9(H) x 20.9(V) x 5.3(T)(mm) | 시청 영역: | 36(H) x 10(V) (mm) |
| 도트 크기: | 0.365 ((H) x 0.375 ((V) (mm) | 도트 피치: | 0.385 ((H) x 0.395 ((V) (mm) |
| 구동 방법: | 1/16 업무 주기, 1/5 편향 | 작동 온도: | +60' Ｃ에 대한 -10' Ｃ |
| 저장 임시: | -20°C ~ +70°C | 핀 번호: | 핀 11개 |
| 컨트롤러: | ST7032 또는 동급 | 인터페이스: | IIC MPU 인터페이스 |
| 연결기: | ZIF FPC | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 16x2 문자 COG LCD 디스플레이,COG LCD 디스플레이 3.3V,I2C MPU 코그 LCD 모듈 |
||
1602 COG 캐릭터 LCD 모듈, LCD 16x2 캐릭터 디스플레이 제품 소개
SAEF 기술 SF1602JR-269은 단색 COG 16X2 문자 LCD 디스플레이 모듈이다. ST7032 컨트롤러 또는 동등 IC가 장착되어 있으며 I2C 및 MPU 인터페이스를 지원합니다.SF1602JR-269 문자 디스플레이 LCD 1602 모듈의 전압은 3.3V (유형적 값). 흰색 LED 백라이트, 파란색, 노란색 녹색 LED 백라이트 옵션이 있습니다. SF1602JR-269은 FSTN 전송 부정적인 모드입니다.-10 °C에서 +60 °C까지 온도에서 작동 할 수 있습니다.; 저장 온도 범위는 -20 ° C ~ + 70 ° C입니다. 이 LCD 모듈은 처음에는 터치가 없지만 터치 패널은 사용자 정의 할 수 있습니다. SF1602JR-269 모듈은 기기,카드 리더, 센서 장치, POS 단말기, 현금 리더, 휴대용 장치, 의료 분석기 등
특징:
1이 16x2 문자 LCD 디스플레이의 외부 크기는 40.9x20.9x5.3 mm이며, 16 문자 x 2 라인이 있습니다.
2이 16x2 COG LCD 단색형 디스플레이는 IIC 및 MPU 인터페이스를 지원합니다. 모듈의 전형적인 전압은 3.3V이며 2.7V에서 4.5V 사이를 작동 할 수 있습니다.
3이 1602 COG LCD의 전력 전류는 160uA (최고 230uA) 입니다.
4. 16x2 문자 모듈은 12 시 시청 방향에서 잘 작동합니다.
5이 COG 1602 LCD는 비용 효율적인 버전, 저렴한 가격과 높은 디스플레이 성능입니다.
6. 이 1602 캐릭터 COG LCD는 흰색, 노란색, 녹색, 황갈색, 파란색, 그리고 더 많은 등 다양한 백라이트 색상 옵션이 있습니다.
7이 16x2 LCD 디스플레이는 ZIF FPC 연결 방법을 가지고 있으며 FPC의 길이를 사용자 정의 할 수 있으므로 설계 및 설치가 쉽습니다.
생산 정보:
| 제품: | 16x2 COG 문자 LCD 디스플레이 |
| LCD 타입: | FSTN, 음, 송신 |
| 문자 / 열: | 16 문자 x 2 줄 |
| 광학: | 12시 |
| 윤곽 Dim.: | 40.9 (H) X 20.9 (V) X 5.3 (T) (mm) |
| 관측 구역: | 36 ((H) X 10 ((V) (mm) |
| 도트 피치: | 0.385 ((H) X 0.395 ((V) (mm) |
| 점 크기: | 0.365 ((H) X 0.375 ((V) (mm) |
| 운전 방법: | "나 는 여호와 의 증인 이 되어서" 1/16 |
| 작동 온도: | -10°C ~ +60°C |
| 저장 온도: | -20°C ~ +70°C |
| 컨트롤러: | ST7032 또는 동등 |
| 커넥터: | ZIF FPC |
| 핀 번호: | 11 핀 |
| 인터페이스: | IIC MPU 인터페이스 |
| 준수: | REACH 및 RoHS 준수 |
1602 COG 캐릭터 LCD 모듈, LCD 16x2 캐릭터 디스플레이 제품 도면
핀 정의:
전압 부스터 회로 (VDD-VSS) 를 위한 PIN1 CAP1N, 외부 콘덴서 약 0.1u ~ 4.7uf
전압 부스터 회로 (VDD-VSS) 를 위한 PIN2 CAP1P, 외부 콘덴시터 약 0.1u~4.7uf
Pin3 VLCD DC/DC 전압 변환기. 내장 부스터를 사용할 때 열전도 n 및 d VIN 사이에 콘덴시터를 연결합니다.
핑4 VIN-VDD VDD: 2.7V ~ 5.5V
핑5 VIN-VDD VDD: 2.7V ~ 5.5V
핀6 SHLS 시멘트 신호 방향 선택:
0: Seg1~80 열 주소 79~0 (이바지)
1: Seg1~80 열 주소 0~79 (정상)
PIN7 SHLC 일반적인 신호 방향 선택:
0: COM1~16 라인 주소 15~0 (반면)
1: COM1~16 줄 주소 0~15 (정상)
핀8 VSS 지상 (0V)
PIN9 SDA I2C 인터페이스에서 DB7 (SDA) 는 입력 데이터이며 DB6 (SCL) 는 클럭 입력입니다. SDA와 SCL는 I2C 버스 (I2C 버스) 에 연결해야합니다.
Pin10 SCL I2C 인터페이스에서 DB7 (SDA) 는 입력 데이터이며 DB6 (SCL) 는 클럭 입력입니다. SDA와 SCL는 I2C 버스 (I2C 버스) 에 연결해야합니다.
핀11 XRESET 외부 리셋 핀. 리셋에 전원이 사용 될 경우에만, XRESET 핀은 VDD에 고정되어야 합니다. 낮은 활성.

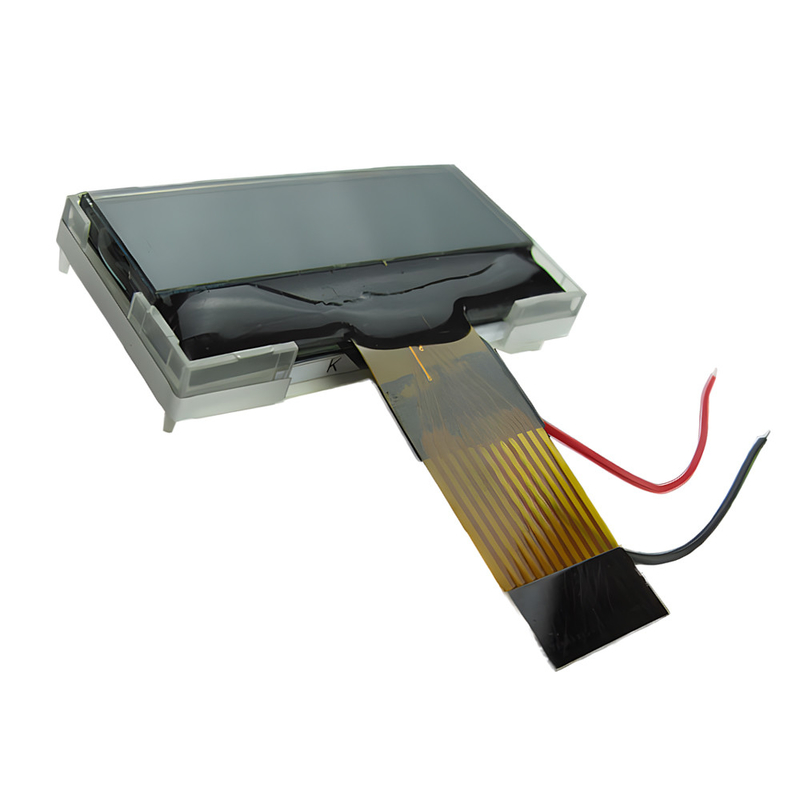

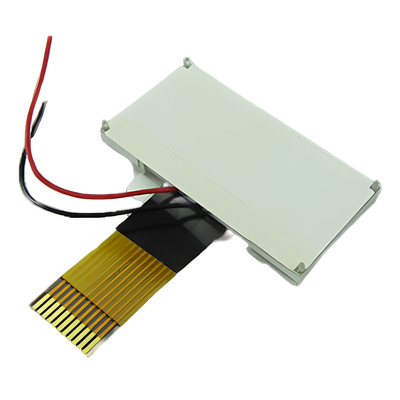

1602 COG 캐릭터 LCD 모듈, LCD 16x2 캐릭터 디스플레이 제품 이미지
