제품 상세 정보:
|
| 제품: | 096인치 OLED 디스플레이 | 화소의 수: | 128x64 화소 |
|---|---|---|---|
| 드라이버 IC: | SSD1315 또는 동급 | 표시 모드: | 수동 매트릭스 |
| 색상 표시: | 흰색, 파란색, 파란색/노란색 이중 색상 | 운전 의무: | 1/64 의무 |
| 패널 사이즈: | 24.74 x 16.9 x 1.42 (mm) | 활동 영역: | 21.74 x 10.86(mm) |
| 픽셀 피치: | 0.17×0.17(mm) | 화소 크기: | 0.15 x 0.154 (mm) |
| 관측 방향: | 모든 시야 각도 | 인터페이스: | I2C, SPI 옵션 |
| 연결: | ZIF | 핀 번호: | 30개의 핀 (자격화 할 수 있습니다) |
| 운영 임시: | -40C - +70C | 저장 온도: | -40C - +85C |
| 사용 시간: | 50,000 시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | OLED 얇은 디스플레이판,128x64 Dot OLED 디스플레이 패널,0.96 인치 OLED 디스플레이 패널 |
||
0.96인치 30핀 ZIF 연결 OLED 얇은 디스플레이 128x64 SPI I2C 인터페이스 제품 소개
SFTOS096XY-7128AP는 점 행렬 128x64 COG 그래픽 타입의 마이크로 OLED 디스플레이 모듈로 직선변이 0.96인치이다. 이 0.96인치 작은 OLED 모듈 패널 크기는 24.74 x 16.9 x 1.42m이다.이 0.96 "마이크로 OLED 디스플레이는 내장 IC SSD1315를 갖추고 SPI 및 I2C 인터페이스를 지원하며 높은 대비 비율 10,000: 1. 논리 공급 전압은 2.8V-3.3V에서, 일반적인 값은 3V입니다.모듈 작동 온도는 -40°C에서 +80°C까지저장 온도는 -40°C에서 +85°C까지입니다. 사용 가능한 방출 색상은 흰색, 파란색 단일 색상 및 파란색/노란색 이중 색상입니다.
특징 및 장점
6이 0.96인치 OLED 디스플레이는 +25°C에서 "10 마이크로초"의 빠른 응답 시간을 가지고 있습니다.
7이 0.96인치 모노 OLED 제품은 높은 밝기를 가지고 있으며 이 제품은 최대 2000의 대비 비율을 가지고 있습니다:1.
8이 저렴한 0.96인치 OLED 제품은 전력 소모가 낮아서 이산화탄소 배출량을 줄입니다.
9이 OLED 0.96인치 128x64 화면은 오디오, 자동차 제어판, 의료기기, 화이트 상품 또는 가정 자동화 제품과 같은 소비자 및 산업용 애플리케이션에 이상적입니다.다른 것 들.
제품 정보
| 제품: | 096인치 OLED 디스플레이 |
| 표시 색상: | 흰색, 파란색, 파란색/노란색 이중 색상 |
| 픽셀 수: | 128x64 픽셀 |
| 드라이버 IC: | SSD1315 또는 동등 |
| 표시 모드: | 패시브 매트릭스 |
| 운전 의무: | 64 부임 의 일 |
| 패널 크기: | 240.74 × 16.9 × 1.42 (mm) |
| 액티브 영역: | 210.74 × 10.86 (mm) |
| 픽셀 피치: | 0.17 x 0.17 (mm) |
| 픽셀 크기: | 0.15 x 0.154 (mm) |
| 인터페이스: | I2C, SPI 선택 사항 |
| 핀 번호: | 30 핀 (개인화 할 수 있습니다) |
| 관측 방향: | 모든 관점 |
| 연결: | ZIF |
| 작동 온도: | -40C - +70C |
| 저장 온도: | -40C - +85C |
| 수명: | 50,000 시간 @ 60cd/m2 |
| 준수: | REACH 및 RoHS 준수 |
0.96인치 30핀 ZIF 연결 OLED 얇은 디스플레이 128x64 SPI I2C 인터페이스제품 도면
핀 정의
절대 최대 등급
광학적 특성
* VDD1 = 2.8V, VPP = 8.0V & 7.4V에서 취한 광학 측정. 소프트웨어 구성은 4.4 섹션 초기화를 따릅니다.
신뢰성 테스트의 내용

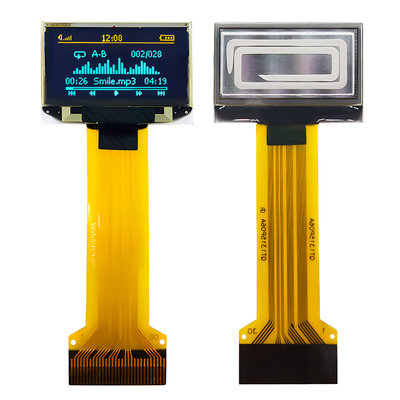

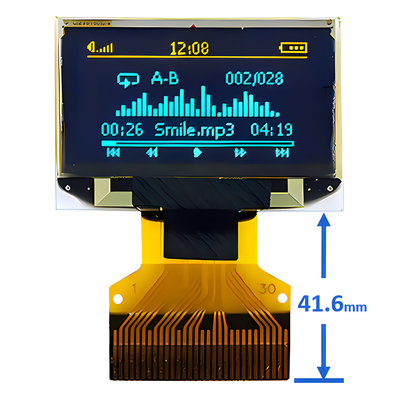

0.96인치 30핀 ZIF 연결 OLED 얇은 디스플레이 128x64 SPI I2C 인터페이스제품 이미지
