제품 상세 정보:
|
| 제품: | 096인치 OLED 디스플레이 | 화소의 수: | 128x64 화소 |
|---|---|---|---|
| 드라이버 IC: | SSD1315 또는 동급 | 표시 모드: | 수동 매트릭스 |
| 색상 표시: | 흑백(흰색) | 운전 의무: | 1/64 의무 |
| 패널 사이즈: | 24.7 x 16.6 x 1.3 (mm) | 활동 영역: | 21.74 x 11.175 (mm) |
| 픽셀 피치: | 0.17×0.175(mm) | 화소 크기: | 0.15×0.15(mm) |
| 관측 방향: | 모든 시야 각도 | 인터페이스: | I2C, SPI 옵션 |
| 연결: | 플러그 접속식 제품 | 핀 번호: | 30개의 핀 (자격화 할 수 있습니다) |
| 운영 임시: | -40C - +70C | 저장 온도: | -40C - +85C |
| 사용 시간: | 50,000 시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 0.96 인치 OLED 디스플레이 모듈,OLED 디스플레이 모듈 128x64 |
||
** 데이터 시트 다운로드 **
0.96인치 OLED 디스플레이 128x64 흰색/푸른색/노란색/노란색제품 소개
모노크롬 OLED 디스플레이는 흰색, 파란색, 노란색과 같은 한 가지 색상을 표시할 수 있는 OLED 디스플레이를 의미합니다. 이 세 가지 색상은 대부분의 사용자들 사이에서 매우 일반적이며 인기가 있습니다.이 화면에서, 우리는 또한 노란색과 파란색의 이중 컬러 디스플레이를 제공 할 수 있습니다. 이것은 또한 사용자에게 좋은 시각 경험을 제공합니다.
SFOS096XZ-7127AP OLED 디스플레이 모듈은 직사각형 크기가 0.96 인치인 128x64 해상도의 COG 그래픽 디스플레이입니다.OLED 모델은 산업용으로 설계되어 가격 경쟁 우위를 점하고 있습니다.이 모듈은 SSD1315 IC가 내장되어 있습니다. I2C 및 SPI 인터페이스를 지원합니다. 논리 전원 전압은 2.8V, 디스플레이 전원 전압은 9V, VDD 운영 전류는 160 μ A입니다.운전시간은 1/64입니다..
SFOS096XZ-7127AP OEL 디스플레이 모듈은 웨어러블 디바이스, 스마트 홈 애플리케이션 등에 적합합니다. 이 모듈은 -40 °C에서 +70 °C까지의 온도에서 작동할 수 있습니다.저장 온도 범위는 -40 °C ~ + 85 °C.
특징
| 제품: |
0.96인치 연결 OLED 디스플레이 |
| 픽셀 수: | 128x64 픽셀 |
| 드라이버 IC: | SSD1315 또는 동등 |
| 표시 모드: | 패시브 매트릭스 |
| 표시 색상: | 흰색, 파란색, 노란색 및 이중 색상 (노란색/나색) |
| 운전 의무: | 64 부임 의 일 |
| 액티브 영역: | 210.74 × 11.175 (mm) |
| 패널 크기: | 24.7 × 16.6 × 1.3 (mm) |
| 픽셀 피치: | 0.17 x 0.175 (mm) |
| 픽셀 크기: | 0.15 x 0.15 (mm) |
| 인터페이스: | I2C, SPI 선택 사항 |
| 관측 방향: | 모든 관점 |
| 연결: | 플러그인 |
| 핀 번호: | 30 핀 (개인화 할 수 있습니다) |
| 작동 온도: | -40C - +70C |
| 저장 온도: | -40C - +85C |
| 수명: | 50,000 시간 @ 60cd/m2 |
| 준수: | REACH 및 RoHS 준수 |
0.96인치 OLED 디스플레이 128x64 흰색/푸른색/노란색/노란색제품 도면
인터페이스 핀 정의
| 아니 | 기호 | 설명 |
| 1 | NC | 연결이 없어 |
| 2 | C1N |
충전 펌프 콘덴서에 대한 CXP/CXN-Pin; 콘덴서로 서로 연결 |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | 충전 펌프 조절 회로 전원 공급 장치 |
| 7,10 | NC | 연결이 안 돼 |
| 8 | VSS | 이것은 바닥 핀입니다. |
| 9 | VDD | 핵심 논리 동작에 필요한 전원 공급 핀 |
| 11 | BS1 |
MCU 버스 인터페이스 선택 핀 |
| 12 | BS2 | |
| 13 | CS | 이것은 칩 선택 입력입니다. |
|
14 |
RES |
신호 입력을 재설정합니다.핀이 낮게 당겨지면 칩의 초기화가 실행됩니다. 정상 작동 중에 이 핀을 높게 유지하십시오 ((즉 VDD에 연결) |
|
15 |
A0 |
이것은 데이터 / 명령 제어 핀입니다. HIGH을 당겨 (즉 VDD에 연결), D[7:0]의 데이터는 데이터로 취급됩니다. LOW를 당기면 D[7:0]의 데이터가 명령 레지스터로 전송됩니다. I2C 모드에서는 이 핀이 슬레이브 주소 선택에 SA0로 작용합니다. 3선 직렬 인터페이스가 선택되면 이 핀은 VSS에 연결되어야 합니다. |
|
16 |
WR |
이것은 MCU 인터페이스에 연결되는 읽기 / 쓰기 제어 입력 핀입니다. 8080 인터페이스 모드가 선택되면, 이 핀은 Write (WR#) 입력입니다. 이 핀이 LOW로 당겨지고 칩이 선택되면 데이터 쓰기 작업이 시작됩니다. |
|
17 |
연구 및 개발 |
8080 시리즈 마이크로프로세서에 연결할 때, 이 핀은 읽기 (RD#) 신호를 수신한다. 이 핀을 낮게 당겨 칩을 선택하면 재작업이 시작된다. 일련 또는 I2C 인터페이스가 선택되면 이 핀은 VSS에 연결되어야 합니다. |
|
18 ~ 25 |
D0 ~ D7 |
이들은 마이크로프로세서의 데이터 버스와 연결될 8비트 양방향 데이터 버스입니다. 일련 인터페이스 모드가 선택되면 D0은 일련 시계 입력입니다.D1은 일련 데이터 입력입니다.: SDIN와 D2는 NC로 유지되어야 합니다. I2C 모드가 선택되면, D2, D1는 함께 묶여서 SDAout, SDAin의 응용으로 작동해야 하며, D0은 일련 시계 입력, SCL입니다. |
|
26 |
IREF |
이것은 세그먼트 출력 전류 참조 핀입니다. 외부 IREF가 사용되면 IREF 전류를 30uA로 유지하기 위해 이 핀과 VSS 사이에 저항이 연결되어야 합니다. 내부 IREF를 사용할 때 이 핀은 NC로 유지되어야 합니다. |
|
27 |
VCOMH |
COM 신호의 핀은 전압 수준을 선택하지 않았습니다. 이 핀과 VSS.Com 사이에 콘덴시터를 연결해야 합니다 |
|
28 |
VCC |
패널 구동 전압에 대한 전원 공급. 이것은 또한 가장 긍정적 인 전압 공급 핀입니다. 충전 펌프가 활성화되면 이 핀과 VSS 사이에 콘덴시터가 연결되어야 합니다. |
| 29,30 | NC | 연결이 안 돼 |
DC 특성
| 부문 | 기호 | 미네 | 타이프. | 맥스 | 단위 | |
|
공급 전압 |
논리 공급 전압 IC | VDD | 1.65 | 3.0 | 3.5 | V |
| 충전 펌프 조절기 공급 전압IC |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
작동 (OLED 패널용) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
입력 전압 |
고전압 | HIV | 0.8 x VDD | - | VDD | V |
| 저전압 | VIL | 0 | - | 0.2 x VDD | V | |
|
출력 전압 |
고전압 | VOH | 0.9 x VDD | - | VDD | V |
| 저전압 | VOL | VSS | - | 0.1 x VDD | V | |
전기 광학적 특성
| 부문 | 기호 | 미네 | 타이프. | 맥스 | 단위 | 언급 | |
| 작동 밝기 | L | 50 | 65 | - | cd /m2 | 모든 픽셀 ON | |
| 전력 소비 | P | - | 50 | 60 | mW |
30% 픽셀 ON |
|
| 프레임 주파수 | FR | - | 105 | - | Hz | - | |
|
색상 좌표 |
파란색 | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
암실 |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
반응 시간
|
올라와 | tr | - | 10 | - | 우리 | - |
| 부패 | Td | - | 10 | - | 우리 | - | |
| 콘트라스트 비율 | Cr | 10000:1 | - | - | - | 암실 | |
| 관점 | θ | 160 | - | - | 학위 | - | |
| 운용 수명 | 위쪽 | 22000 | - | - | 시간 | L= 65 cd/m2 | |

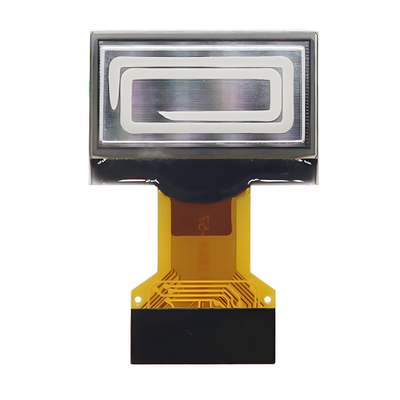

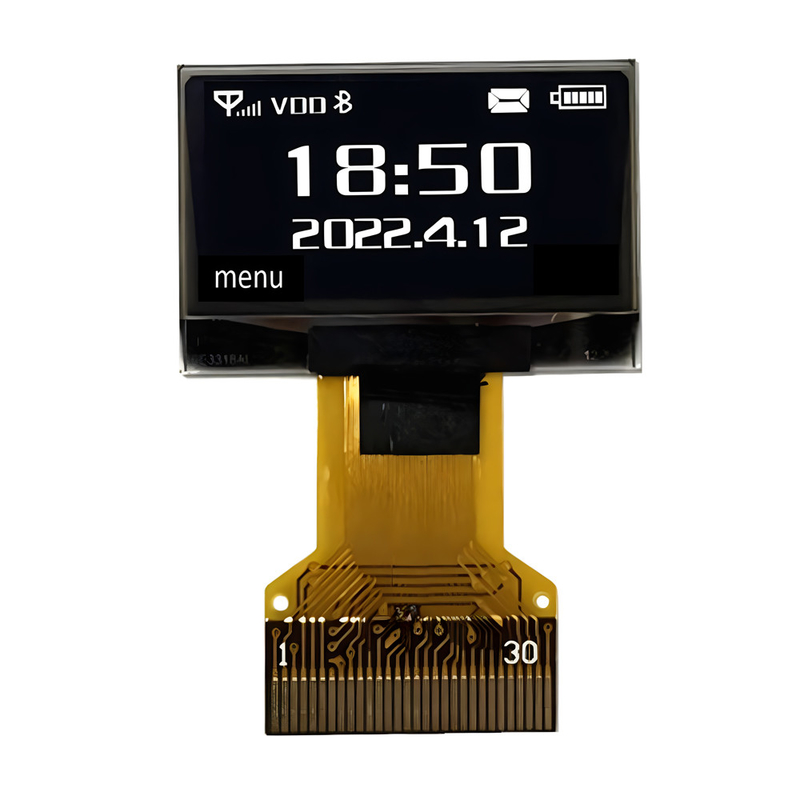

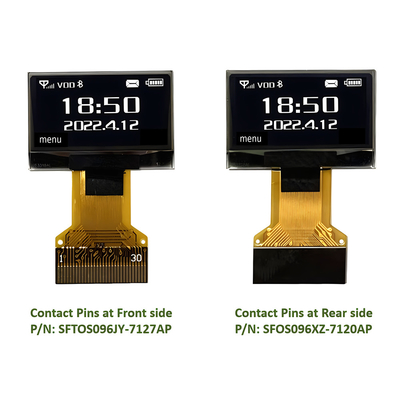

0.96인치 OLED 디스플레이 128x64 흰색/푸른색/노란색/노란색제품 이미지
