제품 상세 정보:
|
| 제품: | 1.3인치 OLED 디스플레이 모듈 | 화소의 수: | 128x64 그래픽 |
|---|---|---|---|
| 드라이버 IC: | CH1116G 또는 동급 | 표시 모드: | 수동 매트릭스 |
| 색상 표시: | 모노 화이트, 블루, 옵션 | 운전 의무: | 1/64 의무 |
| 패널 사이즈: | 34.5 x 23.0 x 1.4 (mm) | 활동 영역: | 29.42 x 14.7 (mm) |
| 픽셀 피치: | 0.23 x 0.23 mm) | 화소 크기: | 0.21 x 0.21 (mm) |
| 관측 방향: | 모든 시야 각도 | 인터페이스: | 8비트 68XX/80XX, 3/4선 SPI, I2C |
| 연결: | 플러그 접속식 제품 | 핀 번호: | 30개 핀 |
| 사용 시간: | 50,000 시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 흑백 OLED 디스플레이 모듈,128x64 픽셀 OLED 디스플레이 모듈 |
||

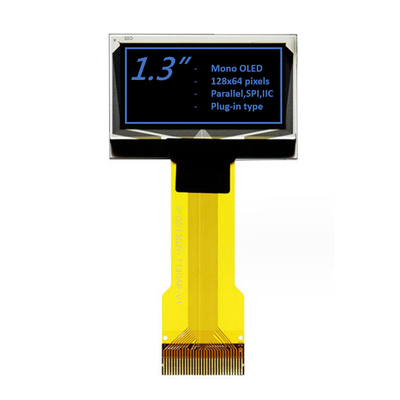

1.3인치 단색 OLED 디스플레이 모듈 128x64 픽셀제품 도면제품 소개
SFOS130JY-7130AP OLED 디스플레이 모듈은 128x64 해상도의 COG 그래픽 디스플레이이며, 대각선 크기는 1.3 인치이다.OLED 모델은 산업용으로 설계되어 경쟁력 있는 가격의 장점이 있습니다.. 모듈은 CH1116G IC와 함께 내장되어 있으며, 8비트 68XX/80XX 병렬, 3/4 와이어 SPI, I2C 인터페이스를 지원합니다. 로직의 공급 전압은 4V, 디스플레이의 공급 전압은 14V입니다.VDD의 작동 전류는 180μASFOS130Y-7130AP OEL 디스플레이 모듈은 -40°C에서 +80°C까지의 온도에서 작동 할 수 있으며 저장 온도는 -40°C에서 +80°C까지입니다.
| 제품: | 1.3인치 OLED 디스플레이 모듈 |
| 픽셀 수: | 128x64 그래픽 |
| 표시 모드: | 패시브 매트릭스 |
| 드라이버 IC: | CH1116G 또는 동등 |
| 표시 색상: | 모노 흰색, 파란색, 선택 |
| 운전 의무: | 64 부임 의 일 |
| 패널 크기: | 34.5 × 23.0 × 1.4 (mm) |
| 액티브 영역: | 29.42 × 14.7 (mm) |
| 픽셀 피치: | 0.23 × 0.23 mm |
| 픽셀 크기: | 00.21 × 0.21 mm |
| 인터페이스: | 8비트 68XX/80XX, 3/4선 SPI, I2C |
| 핀 번호: | 30 핀 |
| 관측 방향: | 모든 관점 |
| 연결: | 연결 장치 |
| 수명: | 50,000 시간 @ 60cd/m2 |
| 준수: | REACH 및 RoHS 준수 |
특징
10이 1.3인치 OLED 디스플레이는 +25°C에서 "10 마이크로초"의 빠른 응답 시간을 가지고 있습니다.
10이 1.3인치 모노 OLED 제품은 높은 밝기를 가지고 있으며 이 제품은 최대 2000의 대비 비율을 가지고 있습니다:1.
11이 저렴한 1.3인치 OLED 제품은 전력 소모가 낮아서 이산화탄소 배출량을 줄입니다.
1.3인치 단색 OLED 디스플레이 모듈 128x64 픽셀제품 도면
핀 정의
절대 최대 등급
참고: 위의 모든 전압은 VSS = 0V에 기초한다.
참고: 이 모듈이 위의 절대적 최대 용량 이상으로 사용되면 모듈의 영구적 파열이 발생할 수 있습니다. 또한 정상적인 작업에이 모듈은 섹션 3에 따른 조건에서 사용하는 것이 바람직합니다이 모듈이 이러한 조건 이상으로 사용되면 모듈의 장애가 발생할 수 있으며 모듈의 신뢰성이 악화 될 수 있습니다.
참고: 정의된 온도 범위에는 편광기가 포함되지 않습니다. 편광기의 최대 견딜 수있는 온도는 80 °C가어야합니다.
참고: VCC = 12.0V, Ta = 25°C, 50% 체크보드. 소프트웨어 구성은 4.4 섹션 초기화를 따릅니다. 사용 기간의 끝은 초기 밝기의 50%로 지정됩니다.평균 작동 수명은 높은 온도 조건에서의 가속 작동으로 추정됩니다..
광학 특성
DC 특성

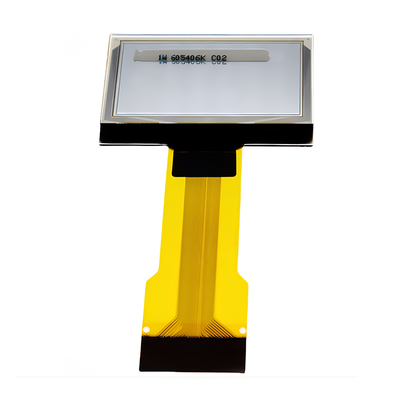

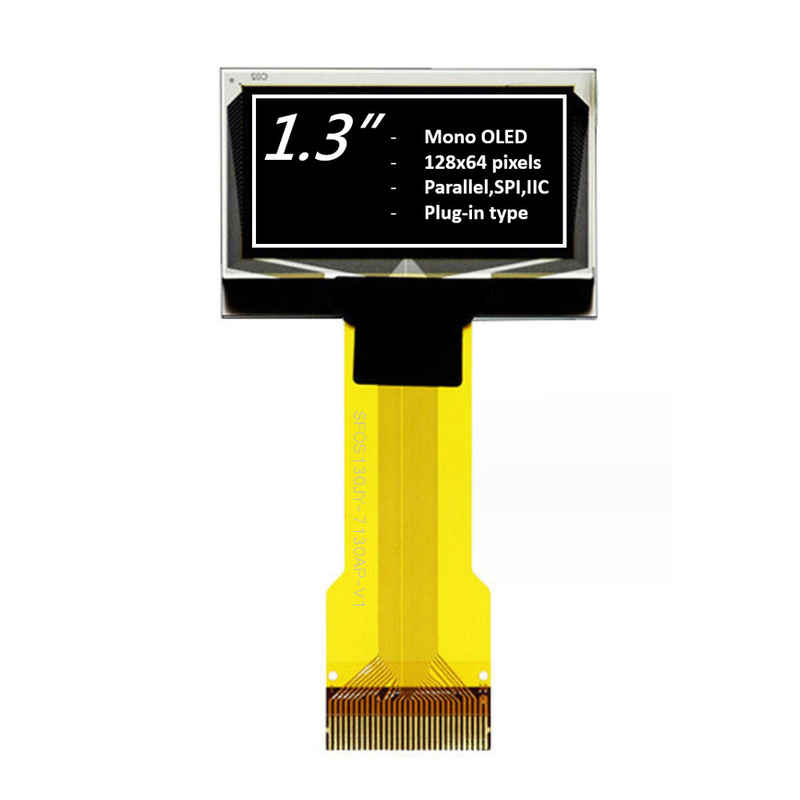

1.3인치 단색 OLED 디스플레이 모듈 128x64 픽셀제품 도면제품사진
공장 시설 및 인증서
SAEF 테크놀로지의 그래픽 OLED 디스플레이는 COB, COG 및 TAB 수동 매트릭스 기술을 포함한 세 가지 기계 구조로 제공됩니다.50x16 OLED 그래픽 디스플레이에서 사용할 수 있는 그래픽 모노크롬 OLED 해상도, 64x128 OLED, 100x16 OLED, 100x32 그래픽 OLED, 200x16 그래픽 OLED, OLED 128x32, OLED 디스플레이 128x64, OLED 128x128, 그리고 256x64 OLED 디스플레이SAEF 제품군의 그래픽 OLED 디스플레이에는 탑재된 컨트롤러와 인터페이스가 있습니다.이 OLED 디스플레이 모듈은 해상도 / 색상에 따라 3V 또는 5V의 전압을 구동합니다.
SAEF는 0.42 "~ 5.5" OLED 크기의 다양한 OLED 디스플레이 모듈을 제공합니다. 예를 들어 0.42" 마이크로 OLED 디스플레이, 0.49" OLED 디스플레이, 0.66" 미니 OLED 디스플레이, 0.69" OLED, 0.77" OLED, 0.87" OLED, 0.91인치 OLED 디스플레이, 0.95인치 OLED, 0.96인치 OLED 디스플레이, 1.3인치 OLED 디스플레이, 1.5인치 OLED 디스플레이, 2인치 OLED, 2.4인치 OLED, 2.7인치 OLED 디스플레이, 5.5인치 OLED 디스플레이 및 사용자 정의 디자인 솔루션.
