제품 상세 정보:
|
| 제품: | 0.66인치 OLED 디스플레이 모듈 | 화소의 수: | 64x48 그래픽 |
|---|---|---|---|
| 드라이버 IC: | SSD1315 또는 동급 | 표시 모드: | 수동 매트릭스 |
| 색상 표시: | 흑백(흰색) | 운전 의무: | 4/48 의무 |
| 패널 사이즈: | 16.42 x 16.9 x 1.25 (mm) | 활동 영역: | 13.42×10.06(mm) |
| 픽셀 피치: | 0.21 x 0.21 (mm) | 화소 크기: | 00.19 x 0.19mm |
| 관측 방향: | 모든 시야 각도 | 인터페이스: | 평행, SPI, I2C |
| 연결: | 용접/호트바 | 핀 번호: | 핀 28개 |
| 사용 시간: | 50,000 시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 0.66인치 그래픽 OLED 디스플레이,그래픽 OLED 디스플레이 모듈,64x48 픽셀 OLED 디스플레이 모듈 |
||
이 항목에 대한 SFOS066XZ-7115AN OLED 디스플레이 모듈
SFOS066XZ-7115AN OLED 디스플레이 모듈은 다양한 애플리케이션을 위해 설계된 컴팩트하고 고해상도 디스플레이 솔루션입니다.특히 작은 형태 인자와 산업용 신뢰성을 필요로하는 제품다음은 주요 기능과 사양의 요약입니다:
표시 사양:
산업용품:
컨트롤러 IC:
인터페이스:
전압 및 전류:
운전 의무:
온도 범위:
응용 프로그램:
가격:
추가 고려 사항:
SFOS066XZ-7115AN OLED 디스플레이 모듈은 작은 크기, 고해상도 및 산업용 신뢰성 조합이 필요한 응용 프로그램에 대한 다재다능한 디스플레이 솔루션입니다.저전력 소비량과 여러 통신 인터페이스 지원으로 차세대 기기를 개발하는 디자이너와 엔지니어들에게 인기 있는 선택지입니다..
특징
| 제품: | 0.66인치 OLED 디스플레이 모듈 |
| 픽셀 수: | 64x48 그래픽 |
| 드라이버 IC: | SSD1315 또는 동등 |
| 인터페이스: | 평행, SPI, I2C |
| 표시 모드: | 패시브 매트릭스 |
| 운전 의무: | '아름다운 사람 들' 1/48 |
| 표시 색상: | 단색 (백색) |
| 패널 크기: | 16.42 × 16.9 × 1.25 (mm) |
| 액티브 영역: | 13.42 × 10.06 (mm) |
| 픽셀 피치: | 00.21 × 0.21 mm |
| 픽셀 크기: | 00.19 × 0.19 mm |
| 관측 방향: | 모든 관점 |
| 핀 번호: | 28 핀 |
| 연결: | 용접/호트바 (플러그인 커스터마이징) |
| 수명: | 50,000 시간 @ 60cd/m2 |
| 준수: | REACH 및 RoHS 준수 |
윤곽 그림
핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 1 |
NC (GND) |
- | 예약된 핀 (지탱 핀) |
| 2-5 |
C1P / C1N C2P / C2N |
내가 |
플라잉 인버터 콘덴시터의 긍정적 터미널 플라잉 부스트 콘덴시터의 부정적인 터미널 |
| 6 |
VBAT |
P |
DC/DC 컨버터 회로의 전원 공급 |
| 7 |
VSS |
P |
논리 회로의 토대 |
| 8 | VDD | P | 논리용 전원 공급 |
| 9 - 10 |
BS1 BS2 |
내가 |
통신 프로토콜 선택 |
| 11 |
CS# |
내가 |
칩 선택 |
| 12 |
RES# |
내가 |
컨트롤러와 드라이버의 전원 재설정 |
| 13 |
D/C# |
내가 |
데이터/컨트롤 |
| 14 | R/W# | 내가 | 읽기/쓰기 선택 또는 쓰기 |
| 15 |
E/RD# |
내가 |
읽기/쓰기 활성화 또는 읽기 |
| 16-23 | D0~D7 | I/O | 호스트 데이터 입력/출력 버스 |
| 24 |
IREF |
내가 |
현재 밝기 조정 기준 |
| 25 |
VCOMH |
오 |
COM 신호의 높은 전압 출력 수준 |
| 26 |
VCC |
P |
OEL 패널 전원 공급 |
| 27 | VLSS. | - | 논리 회로의 토대 |
| 28 | NC (GND) | - | 예약된 핀 (지탱 핀) |
광학 특성
| 특징 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 | |||
|
밝기 (외부에서 공급되는 VCC) |
Lbr
|
참고 5 | 80 | - | - | cd/m2 | |||
|
밝기 (내부 DC/DC로 생성된 VCC) |
참고 6 | 80 | 100 | - | cd/m2 | ||||
| C.I.E. (백색) | C.I.E. 1931 년 | 00.2527 | 0.290.31 | 0.330.35 | |||||
| 어두운 방 대조 | - | 2000:1 | - | ||||||
| 관점 | - | 자유 | - | 학위 |
DC 특성
| 특징 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 논리용 공급 전압 | VDD | 1.65 | 2.8 |
3.5 8.0 |
V | |
|
디스플레이에 대한 공급 전압 (외부 공급) DC/DC 공급 전압 |
VCC |
|
7.0 | 7.5 | V | |
| VBAT | 3.5 | - |
4.2
- |
V | ||
|
디스플레이용 공급 전압 (내부 DC/DC로 생성) 높은 수준의 입력 |
VCC |
|
7.0 | 7.5 | V | |
| HIV | 0.8×VDD | - |
VDD 0.2×VDD VDD 0.1×VDD
19 |
V | ||
| 낮은 수준의 입력 | VIL | IOUT = 100μA, 3.3MHz | 0 | - | V | |
| 높은 수준의 출력 | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | V | |
| 낮은 수준의 출력 | VOL | IOUT = 100μA, 3.3MHz | 0 | - | V | |
| VDD용 작동 전류 | IDD | - | 180 | μA | ||
|
VCC의 작동 전류 (외부 공급 VCC) |
ICC |
- |
- |
5 |
mA |
|
| VBAT (내부 DC/DC로 생성되는 VCC) 를 위한 작동 전류 | IBAT |
|
- |
14 |
mA |
|
| VDD를 위한 휴식 모드 전류 | IDD, SLEEP | - | 1 |
10
10 |
μA | |
| VCC를 위한 잠자리 모드 전류 | ICC, SLEEP | - | 2 | μA |

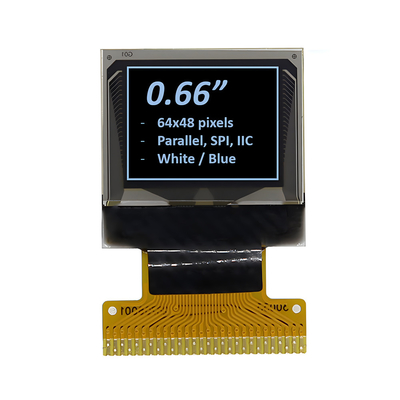

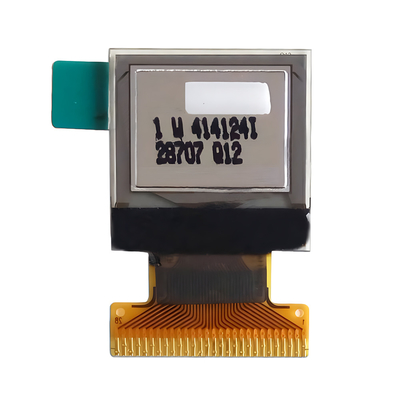

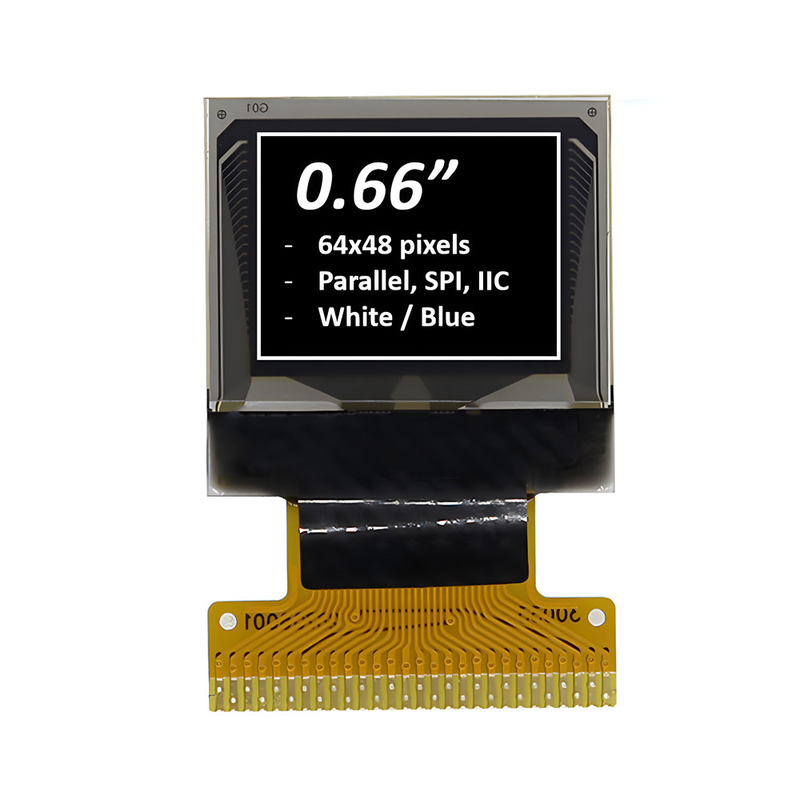

제품 이미지
