제품 상세 정보:
|
| 제품: | 101인치 LCD 터치 스크린 | 결의: | 1280RGB×800 |
|---|---|---|---|
| 터치 화면: | RTP | 인터페이스: | 8비트 LVDS 인터페이스 |
| 표면 휘도: | 420cd/m2(니트) | 관측 방향: | IPS, 모든 관점 (85/85/85/85) |
| 핀 번호: | 40핀 | 개요는 흐려집니다.: | 229.46 (H) x149.1 ((V) x 4.3 ((T) (mm) |
| 활동 영역: | 216.96(H) x 135.6(V)(mm) | 표면 처리: | 하드코팅(3H) |
| 표시색: | 16.7 Ｍ | 연결: | ZIF |
| 운영 임시: | -20C 내지 +70C | 저장 온도: | -30℃ ~ +80℃ |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 산업용 레지스티브 LCD 터치 스크린,의료용 저항성 LCD 터치 스크린 |
||

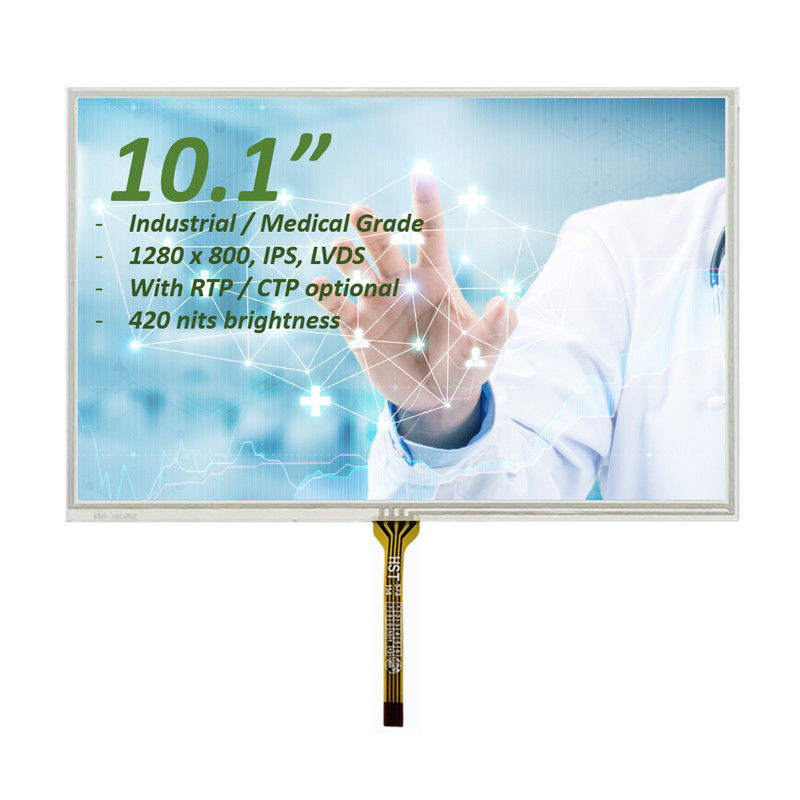

산업/의료 등급 10인치 저항성 LCD 터치 스크린 1280x800 점 제품 소개
SAEF 기술 SFTO1010LX-7047A-T 산업/의료 등급 LCD 터치 스크린은 12.80x800 화소 해상도를 가진 10.1인치 IPS 타입 풀 뷰 앵글 스크린이다.이 TFT LCD 디스플레이 모듈은 8 비트 LVDS 인터페이스를 지원. SFTO1010LX-7047A-T 높은 밝기 TFT LCD 화면은 작동 전압에 대해 3.9V ((최대 값) 이다. Vdd는 2.3V에서 3.6V입니다.
SFTO1010LX-7047A-T는 저항적인 터치 패널로 설계되었습니다. TFT 모듈 SFTO1010LX-7047A-T는 420cd/m2 밝기로 설계되었습니다. TFT 터치 LCD SFTO1010LX-7047A-T는 계측기 및 도구에 널리 사용됩니다.GPS 장치, POS 터미널, 현금 리더, 스캐너, 홈 오토메이션, 회의 전화, 분석기, 가전, 홈 오토메이션, 보안 시스템 등
특징
이 10.1인치 산업용 TFT 디스플레이는 -20°C에서 +70°C까지의 온도에서 작동할 수 있고, 저장 온도는 -30°C에서 +80°C까지입니다.
이 저항성 터치 스크린 10.1인치 TFT는 16.7M 색상을 보여줍니다.
이 10.1인치 LCD 터치 스크린은 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm), VA는 216.96 (H) X 135.6 ((V) (mm) 의 윤곽 차원을 가지고 있습니다.
이 10.1 인치 TFT 디스플레이는 8 비트 LVDS 인터페이스를 지원하고, 40 핀 (zif 연결).
이 TFT 디스플레이 10.1 인치 IPS 모든 방향 관측
이 10.1" TFT LCD를 위해, 우리는 capacitive 터치 스크린을 가진 베리온을 설계했습니다.SFTO1010LX-7047A-CT.
이 10.1" TFT 화면은, 우리는SFRA101H-1280800A-CT에 대해HDMI 연결을 가진 라즈베리 파이와 호환됩니다.
| 제품: | 101인치 LCD 터치 스크린 |
| 결의: | 1280 RGB × 800 |
| 터치 화면: | RTP |
| 인터페이스: | 8비트 LVDS 인터페이스 |
| 표면 밝기: | 420 Cd/m2 (nit) |
| 핀 번호: | 40pin |
| 관측 방향: | IPS, 모든 관점 (85/85/85/85) |
| 오프라인 Dim.: | 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm) |
| 액티브 영역: | 216.96 (H) X 135.6 ((V) (mm) |
| 표시 색상: | 16.7 M |
| 표면 처리: | 하드 코팅 (Hard Coating) |
| 연결: | ZIF |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | REACH 및 RoHS 준수 |
산업/의료 등급 10인치 저항성 LCD 터치 스크린 1280x800 점 제품 도면
절대 최대 등급
참고: 50oC 이하의 Ta의 경우 최대 습도는 90%RH이고, 50oC 이상의 Ta의 경우 절대 습도는 60%RH 이하입니다.
참고 2: 작동 온도가 -10°C 정도면 반응 시간이 매우 느리고, 높은 온도에서 작동하면 뒷면이 어두워집니다.
DC 특성
참고: 먼저 LCD에 VDD와 VGL를 적용하고 VGH를 적용하십시오.
참고: VDD 설정은 고객의 시스템 보드의 신호 출력 전압과 일치해야 합니다.
참고: 전형적인 VCOM는 참조 값일 뿐, 각 LCM에 따라 최적화되어야 합니다.
광학적 특성
핀 정의
산업/의료 등급 10인치 저항성 LCD 터치 스크린 1280x800 점 제품 도면
