제품 상세 정보:
|
| 제품: | OLED 디스플레이 모듈 0.96" | 화소의 수: | 128x64 화소 |
|---|---|---|---|
| 드라이버 IC: | SSD1315 또는 동급 | 표시 모드: | 수동 매트릭스 |
| 색상 표시: | 흑백(흰색) | 운전 의무: | 1/64 의무 |
| 패널 사이즈: | 24.7 x 16.6 x 1.3 (mm) | 활동 영역: | 21.74 x 11.175 (mm) |
| 픽셀 피치: | 0.17×0.175(mm) | 화소 크기: | 0.15×0.15(mm) |
| 관측 방향: | 모든 시야 각도 | 인터페이스: | I2C, SPI 옵션 |
| 연결: | 플러그 접속식 제품 | 핀 번호: | 30개의 핀 (자격화 할 수 있습니다) |
| 운영 임시: | -40C - +70C | 저장 온도: | -40C - +85C |
| 사용 시간: | 50,000 시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 0.96 인치 OLED 디스플레이 모듈,oled 디스플레이 128x64,SPI I2C 0.96인치 OLED 디스플레이 |
||
도매 가격 0.96 인치 OLED 디스플레이 모듈 128x64 픽셀 SPI IIC 인터페이스 플러그인 연결 제품 소개
SFOS096XZ-7120AP OLED 디스플레이 모듈은 128x64 해상도의 COG 그래픽 디스플레이이며, 대각선 크기는 0.96 인치이다.OLED 모델은 산업용으로 설계되어 경쟁력 있는 가격의 장점이 있습니다.. 모듈은 SSD1315 IC와 함께 내장되어 있으며, I2C 및 SPI 인터페이스를 지원합니다. 논리용 공급 전압은 2.8V, 디스플레이용 공급 전압은 9V, VDD용 운영 전류는 160μA입니다.운전 의무 1/64.
SFOS096XZ-7120AP OEL 디스플레이 모듈은 웨어러블 디바이스, 스마트 홈 애플리케이션 등에 적합합니다. 이 모듈은 -40°C에서 +70°C의 온도에서 작동 할 수 있습니다.저장 온도는 -40°C에서 +85°C까지.
| 제품: | OLED 디스플레이 모듈 0.96" |
| 픽셀 수: | 128x64 픽셀 |
| 드라이버 IC: | SSD1315 또는 동등 |
| 표시 모드: | 패시브 매트릭스 |
| 표시 색상: | 단색 (백색) |
| 운전 의무: | 64 부임 의 일 |
| 액티브 영역: | 210.74 × 11.175 (mm) |
| 패널 크기: | 24.7 × 16.6 × 1.3 (mm) |
| 픽셀 피치: | 0.17 x 0.175 (mm) |
| 픽셀 크기: | 0.15 x 0.15 (mm) |
| 인터페이스: | I2C, SPI 선택 사항 |
| 관측 방향: | 모든 관점 |
| 연결: | 플러그인 |
| 핀 번호: | 30 핀 (개인화 할 수 있습니다) |
| 작동 온도: | -40C - +70C |
| 저장 온도: | -40C - +85C |
| 수명: | 50,000 시간 @ 60cd/m2 |
| 준수: | REACH 및 RoHS 준수 |
도매 가격 0.96 인치 OLED 디스플레이 모듈 128x64 픽셀 SPI IIC 인터페이스 플러그인 연결 제품 도면
핀 정의
PIN1, N.C. (GND),예약된 핀 (지원 핀) 지원 핀은 기능 핀에 대한 스트레스의 영향을 줄일 수 있습니다. 이러한 핀은 ESD 보호 회로로 외부 지상에 연결되어야합니다.
핀2, 핀3, 핀4, 핀5,플라잉 인버팅 콘덴시터의 긍정적 터미널, 플라잉 부스트 콘덴시터의 부정적 터미널, 터미널 사이에 충전 펌프 콘덴시터가 필요합니다.그들은 변환기가 사용되지 않을 때 떠 있어야합니다.
핀6, VBATDC/DC 변환기 회로에 대한 전원 공급 장치 DC/DC 전압 변환기의 내부 버퍼에 대한 전원 공급 핀입니다. 변환기를 사용할 때 외부 소스에 연결되어야합니다.변환기가 사용되지 않을 때 VDD에 연결해야합니다..
핀7핑12, 핑16, 핑21~25기능 핀 사이의 NC 핀은 호환적이고 유연한 설계를 위해 예약되어 있습니다.
핀8, VSS,논리 회로의 지상 이것은 지상 핀입니다. 그것은 논리 핀에 대한 참조 역할을 합니다. 그것은 외부 지상과 연결되어야 합니다.
핀9, VDD,로직에 대한 전원 공급자 이것은 전압 공급 핀입니다. 그것은 외부 소스에 연결되어야 합니다.
핀10, PIN11, BS0, BS1,통신 프로토콜 선택 이 핀은 MCU 인터페이스 선택 입력입니다.
핀13CS#,칩 선택 이 핀은 칩 선택 입력입니다. 칩은 CS#가 낮게 당겨질 때만 MCU 통신을 가능하게 합니다.
핀14RST#,컨트롤러와 드라이버에 대한 전력 재설정 이 핀은 재설정 신호 입력입니다. 핀이 낮을 때 칩의 초기화가 실행됩니다. 정상적인 작동 중에 이 핀을 높게 당겨라.
핀15D/C#,데이터 / 명령 제어. 이 핀은 데이터 / 명령 제어 핀입니다. 핀이 높게 당겨지면 D7 ~ D0의 입력값이 표시 데이터로 취급됩니다. 핀이 낮게 당겨지면,D7~D0의 입력값은 명령 레지스트로 전송됩니다.. 핀이 높게 당겨지고 일련 인터페이스 모드가 선택되면 SDIN의 데이터는 데이터로 해석됩니다. 낮게 당겨지면 SDIN의 데이터는 명령 레지스터로 전송됩니다.I2C 모드, 이 핀은 슬레이브 주소 선택에 SA0로 작용합니다. MCU 인터페이스 신호와의 자세한 관계에 대해서는 타이밍 특성 다이어그램을 참조하십시오.
핀18~Pin20, D0~D2,이 핀은 MCU 데이터 버스와 연결되는 양방향 데이터 버스입니다. 사용하지 않는 핀은 LOW로 묶는 것이 좋습니다. 일련 인터페이스 모드가 선택되면,D2는 LOW 또는 D1과 함께 묶여 있어야 합니다.: SDIN, 그리고 D0는 일련 시계 입력: SCLK입니다. I2C 모드가 선택되면, D2, D1는 함께 묶여서 SDAout, 응용 프로그램에서 SDAin로 작동해야하며, D0은 일련 시계 입력, SCL입니다.
핀26IREF,밝기 조절용 전류 참조.이 핀은 세그먼트 전류 참조 핀입니다. 이 핀과 VSS 사이에 저항이 연결되어야합니다. 전류를 최대 12.5A로 설정하십시오.
핀27VCOMH,COM 신호의 전압 출력 높은 수준. 이 핀은 COM 신호의 전압 출력 높은 레벨의 입력 핀입니다. 이 핀과 VSS 사이에 콘덴시터가 연결되어야합니다.
핀28VCC,OEL 패널에 대한 전원 공급 장치. 이것은 칩의 가장 긍정적 인 전압 공급 핀입니다. 변환기를 사용할 때 안정화 콘덴시터는이 핀과 VSS 사이에 연결되어야합니다.변환기가 사용되지 않을 때 외부 소스에 연결되어야합니다..
핀29VLSS,아날로그 회로의 지상 이것은 아날로그 지상 핀입니다. 그것은 VSS에 외부로 연결되어야 합니다.
PIN30, N.C. (GND),예약된 핀 (지원 핀) 지원 핀은 기능 핀에 대한 스트레스의 영향을 줄일 수 있습니다. 이러한 핀은 ESD 보호 회로로 외부 지상에 연결되어야합니다.
절대 최대 등급
광학적 특성
* VDD1 = 2.8V, VPP = 8.0V & 7.4V에서 취한 광학 측정. 소프트웨어 구성은 4.4 섹션 초기화를 따릅니다.
신뢰성 테스트의 내용
* 위의 테스트에 사용 된 샘플에는 극화 장치가 포함되어 있지 않습니다.
* 테스트 도중 수분 응축이 관찰되지 않습니다.

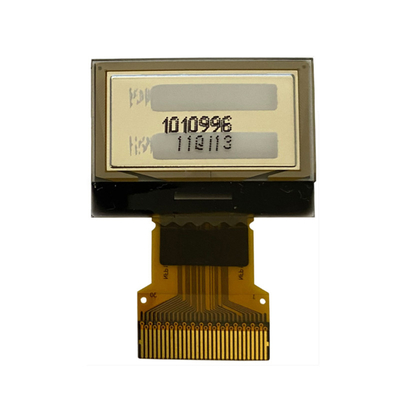

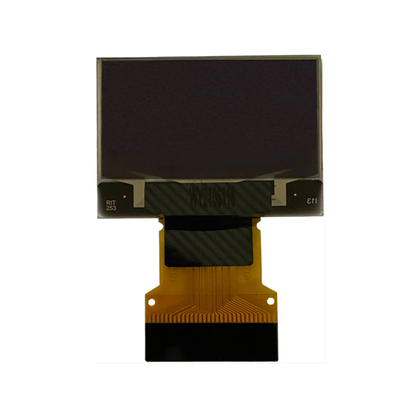

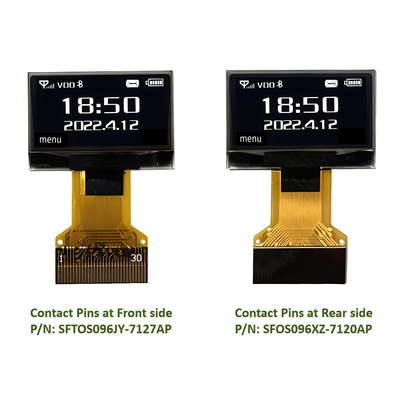

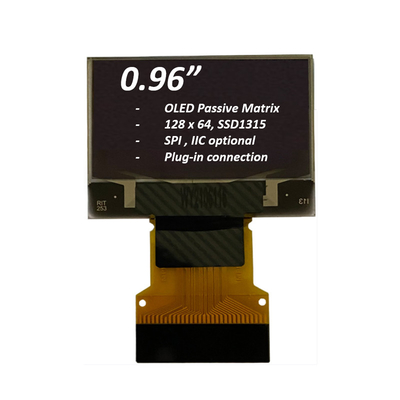

도매 가격 0.96 인치 OLED 디스플레이 모듈 128x64 픽셀 SPI IIC 인터페이스 플러그인 연결 Product 이미지
SAEF 기술은 전문 OLED 모듈 공급 업체입니다. 우리는 표준 수동 매트릭스 OLED (PMOLED) / OLED 점 매트릭스 디스플레이 및 사용자 정의 디자인 캐릭터 OLED 모듈의 광범위한 범위를 제공합니다.그래픽 OLED 디스플레이 및 OLED 디스플레이 패널기계 구조는 Chip on Board (COB), Chip on Glass (COG), TAB (Tape Automated Bonded) 유형을 포함합니다. 고객은 STN LCD에서 OLED 디스플레이로 응용 프로그램을 쉽게 업그레이드 할 수 있습니다.SAEF OLED 모듈은 모든 중요한 장점을 가지고 있습니다.:
SAEF 테크놀로지의 그래픽 OLED 디스플레이는 COB, COG 및 TAB 수동 매트릭스 기술을 포함한 세 가지 기계 구조로 제공됩니다.50x16 OLED 그래픽 디스플레이에서 사용할 수 있는 그래픽 모노크롬 OLED 해상도, 64x128 OLED, 100x16 OLED, 100x32 그래픽 OLED, 200x16 그래픽 OLED, OLED 128x32, OLED 디스플레이 128x64, OLED 128x128, 그리고 256x64 OLED 디스플레이SAEF 제품군의 그래픽 OLED 디스플레이에는 탑재된 컨트롤러와 인터페이스가 있습니다.이 OLED 디스플레이 모듈은 해상도 / 색상에 따라 3V 또는 5V의 전압을 구동합니다.
SAEF는 0.42"에서 5.5" OLED 크기의 다양한 OLED 디스플레이 모듈을 제공합니다. 예를 들어 0.42" 마이크로 OLED 디스플레이, 0.49" OLED 디스플레이, 0.5" OLED 디스플레이, 0.54" OLED 디스플레이, 0.66" 미니 OLED 디스플레이,0.69" OLED, 0.77" OLED 디스플레이, 0.87" OLED 디스플레이 모듈0.91" OLED 디스플레이, 0.95" OLED, 0.96" OLED 디스플레이, 1.5" OLED 디스플레이, 2" OLED, 2.4" OLED, 2.7" OLED 디스플레이, 5.5" OLED 디스플레이,그리고 맞춤형 디자인 솔루션.
