제품 상세 정보:
|
| 제품: | 3.5인치 TFT LCD 터치스크린 | 결의: | 320x480 HVGA |
|---|---|---|---|
| 관측 방향: | 12시 | 핀 번호: | 40핀 |
| 인터페이스: | MCU 8/16BIT, SPI 3/4와이어 | 표면 휘도: | 500cd/m2(니트) |
| 개요는 흐려집니다.: | 54.48 (H) x84.71 (V) x3.40 (T) (mm) | 활동 영역: | 48.96(H)x73.44(V)(mm) |
| 터치 화면: | 정전식 터치 패널 포함 | 드라이버 IC: | ILI9488 |
| CTP 드라이버: | FT6336U | 연결: | 플러그 |
| 운영 임시: | -20C 내지 +70C | 저장 온도: | -30℃ ~ +80℃ |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 3.5인치 TFT LCD 터치 스크린,SPI MCU LCD 터치 스크린 |
||

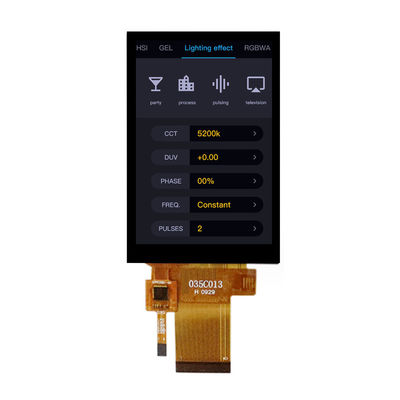

이 항목에 대한 SFTO350PY-7118A-CT 터치 스크린 모듈과 함께 TFT
SAEF 테크놀로지 (SAEF Technology) 의 SFTO350PY-7118A-CT LCD 터치 스크린은 고해상도 및 높은 밝기를 필요로 하는 애플리케이션을 위해 특별히 설계된 3.5인치 TN 디스플레이입니다.다음은 제품의 자세한 소개입니다.:
설치 방향:
- 표준 제품은 대부분의 수직 설치 응용 시나리오에 적합한 수직 모드 LCD 모듈입니다.
- 당신이 수평 모드와 같은 특별한 요구 사항이 필요한 경우, 당신은 기술 지원 및 맞춤 서비스를 위해 저희에게 연락 할 수 있습니다.
적용 시나리오:
- 산업용 제어판, 의료 장비, 기기, 스마트 홈 장치 등 다양한 응용 분야에 적합합니다.
산업 제어판에서 SAEF 기술의 SFTO350PY-7118A-CT LCD 터치 스크린 모듈은 여러 역할을 수행하여 운영 효율성과 사용자 경험을 향상시킬 수 있습니다.용량 터치 스크린 기술과 SFTO350PY-7118A-CT 모듈의 높은 밝기 디스플레이 특성은 산업 제어판에 이상적인 선택이됩니다., 특히 정밀 제어 및 명확한 표시가 필요한 상황에서이 모듈은 산업 자동화 시스템의 지능 수준과 운영 편의성을 향상시킬 수 있습니다..
특징
| 제품: | 3.5인치 TFT LCD 터치 스크린 |
| 결의: | 320x480 HVGA |
| 인터페이스: | MCU 8/16BIT, SPI 3/4waya |
| 핀 번호: | 40pin |
| 관측 방향: | 12시 |
| 표면 밝기: | 300 Cd/m2 ((nits) |
| 윤곽 Dim.: | 54.48 (H) x84.71 (V) x3.40 (T) (mm) |
| 액티브 영역: | 48.96 ((H) x73.44 ((V) (mm) |
| 터치 화면: | 용량 터치 패널 |
| CTP 드라이버: | FT6336U |
| 드라이버 IC: | ILI9488 |
| 연결: | 플러그 |
| 작동 온도: | -20°C ~ +70°C |
| 저장 온도: | -30°C ~ +80°C |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | REACH 및 RoHS 준수 |
기계 도면
인터페이스 핀 정의
|
핀- 아니 |
기호 | 기능 |
| 1 | XL | 왼쪽 줄을 만져 |
| 2 | YU | 상부 회로에 만져 |
| 3 | XR | 오른쪽 끝선을 만져 |
| 4 | YD | 아래줄을 만져 |
| 5 | GND | 토지 |
| 6 | IOVCC | 전원 공급원 1.8V |
| 7 | VCC | 전원 공급 2.8V |
| 8 | FMARK | 프레임 동기화 신호 |
| 9 | CS | 칩 선택 입력 핀 (활동 낮은) |
| 10 | RS | 데이터와 명령어 선택 핀을 동시에 표시합니다. |
| 11 | WR/SPI_SCL | 8080 MCU 병렬 인터페이스 / SCL 핀에 Serial Clock로 적기 활성화 |
| 12 | 연구 및 개발 | 8080 MCU 평행 인터페이스에서 읽기 활성화 |
| 13 | SPI_SDA | 직렬 데이터 입력/출력 양방향 핀 |
| 14 | SPI_SDO | 일련 데이터 출력 |
| 15 | 재설정 | 외부 리셋 입력 |
| 16 | GND | 토지 |
| 17~32 | DB0-DB15 | MCU 평행 인터페이스 데이터 버스 |
| 33 | LEDA | LED 뒷등 (애노드) |
| 34-36 | LEDK | LED 뒷등 (카토드) |
| 37 | GND | 토지 |
| 38 | IM0 | 인터페이스 모드를 선택 |
| 39 | IM1 | 인터페이스 모드를 선택 |
| 40 | IM2 | 인터페이스 모드를 선택 |
용량 터치 스크린 인터페이스 핀 정의
| 1 | CTP_RST | 터치 화면 재설정 |
| 2 | CTP_INT | 터치 화면 중단 신호 |
| 3 | CTP_SDA | 터치 스크린 데이터 신호 |
| 4 | CTP_SCL | 터치 화면 시계 신호 |
| 5 | GND | 토지 |
| 6 | VDD | 전원 공급 |
광학적 사양
| 항목 | 기호 | 조건 | 분 | 종류 | 맥스 | 단위 | |
|
백색 광량 (중심) |
Lv |
Θ=0 정상관람 각IBL= 120mA |
-- | 300 | -- | cd/m2 | |
| 반응 시간 | Tr+Tf | -- | 20 | 40 | ms | ||
| 콘트라스트 비율 | CR | -- | 500 | -- | -- | ||
|
색상염색성 (CIE1931) |
흰색 | Wx | 0.292 | 0.307 | 0.322 | ||
| 와이 | 0.312 | 0.327 | 0.342 | ||||
|
관점 |
호르 |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
보 |
ᄋ | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| 밝기 균일성 | 평균 | Θ=0 | 80 | 90 | -- | % | |
| 색상 범주 | NTSC | Θ=0 | 57 | 60 | -- | % | |
| 최적의 시선 방향 | 12 0'Clock | ||||||
전기 특성
| 항목 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 아날로그 공급 전압 | VDD | 2.4 | 2.8 | 3.3 | V |
| 디지털 공급 전압 | VDDI | 1.65 | 1.8 | 3.3 | |
| 입력 신호 전압 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
백라이트 특성
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 |
| LED 전류 | IL | - | 90 | 120 | mA |
| LED 전압 | VL | - | 2.8 | 3.2 | V |
| 작동 LED 수명 | HR | 30000 | 40000 | 1시간 |
제품 이미지
공장 시설 및 인증서
