제품 상세 정보:
|
| 제품: | 0.5인치 OLED 디스플레이 모듈 | 화소의 수: | 48x88 픽셀 |
|---|---|---|---|
| 드라이버 IC: | CH1115 또는 동등 | 표시 모드: | 수동 매트릭스 |
| 색상 표시: | 흑백(흰색) | 운전 의무: | 4/48 의무 |
| 패널 사이즈: | 8.928 x 17.1 x 1.227(mm) | 활동 영역: | 6.124×11.244(mm) |
| 픽셀 피치: | 0.128 x 0.128 (mm) | 화소 크기: | 0.108×0.108(mm) |
| 관측 방향: | 모든 시야 각도 | 인터페이스: | I2C |
| 연결: | 용접/호트바 (개정) | 핀 번호: | 14핀(사용자 정의 가능) |
| 사용 시간: | 50,000 시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 0.5인치 OLED 디스플레이 모듈,패시브 매트릭스 OLED 디스플레이 모듈 |
||
0.5 인치 OLED 디스플레이 모듈 88x48, OEL 디스플레이 모듈 0.5 인치제품 소개
SFOS050XZ-7112AN OLED 디스플레이 모듈은 88x48 해상도의 COG 그래픽 디스플레이이며, 대각선 크기는 0.5 인치이다.OLED 모델은 산업용으로 설계되어 경쟁력 있는 가격의 장점이 있습니다.. 모듈은 CH1115 IC와 함께 내장되어 있으며, I2C 인터페이스를 지원합니다. 논리용 공급 전압은 2.8V, 디스플레이용 공급 전압은 9V, VDD용 운영 전류는 180μA이며, 운전 의무는 1/48입니다.
SFOS050XZ-7112AN OEL 디스플레이 모듈은 웨어러블 디바이스, 스마트 홈 애플리케이션 등에 적합합니다. 이 모듈은 -40°C에서 +80°C의 온도에서 작동 할 수 있습니다.저장 온도는 -40°C에서 +85°C까지.
| 제품: | 0.5인치 OLED 디스플레이 모듈 |
| 픽셀 수: | 48x88 픽셀 |
| 드라이버 IC: | CH1115 또는 동등 |
| 표시 모드: | 패시브 매트릭스 |
| 표시 색상: | 단색 (백색) |
| 운전 의무: | '아름다운 사람 들' 1/48 |
| 패널 크기: | 8.928 × 17.1 × 1.227 (mm) |
| 액티브 영역: | 6.124 × 11.244 (mm) |
| 픽셀 피치: | 0.128 × 0.128 (mm) |
| 픽셀 크기: | 0.108 × 0.108 (mm) |
| 관측 방향: | 모든 관점 |
| 인터페이스: | I2C |
| 연결: | 용접/핫바 (개인용) |
| 핀 번호: | 14 핀 (개인 맞춤화 가능합니다) |
| 수명: | 50,000 시간 @ 60cd/m2 |
| 준수: | REACH 및 RoHS 준수 |

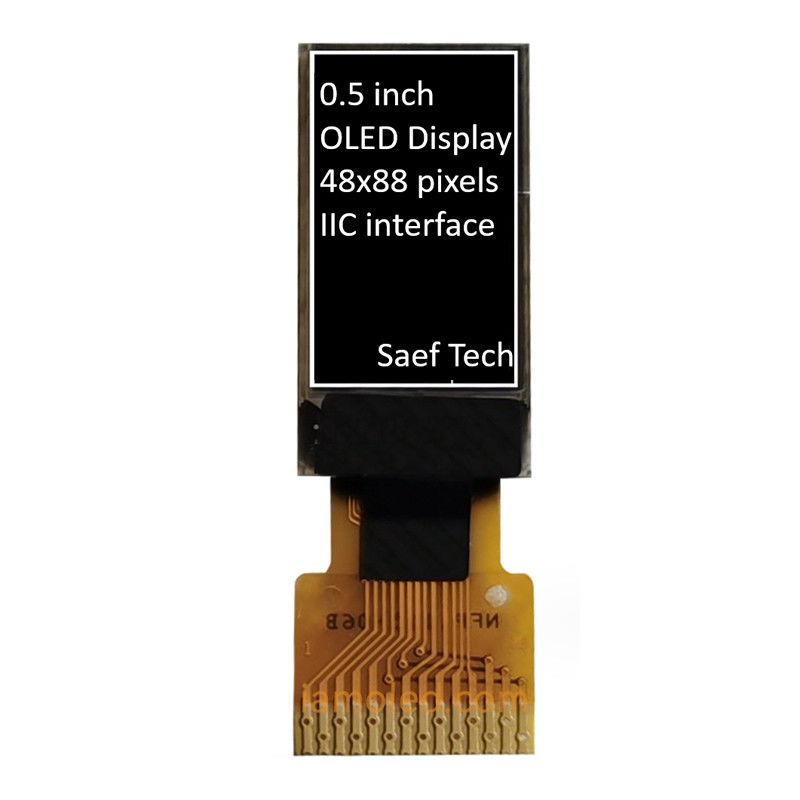

0.5 인치 OLED 디스플레이 모듈 88x48 픽셀, OEL 디스플레이 모듈 0.5 인치 Product 그림
핀 정의
핑1, C2P / 핑2, C2N / 핑3, C1P / 핑4, C1N
플라잉 인버팅 콘덴시터의 긍정적 터미널, 플라잉 부스트 콘덴시터의 부정적 터미널. 충전 펌프 콘덴시터는 터미널 사이에 필요합니다.그들은 변환기가 사용되지 않을 때 떠 있어야합니다.
핀 5VDD2VBAT
DC/DC 전압 변환기 회로의 전원 공급 장치. 이것은 DC/DC 전압 변환기의 내부 버퍼에 대한 전원 공급 핀입니다. 변환기를 사용할 때 외부 소스에 연결되어야합니다.변환기가 사용되지 않을 때 VDD에 연결되어야합니다..
핀6, VBREFNC
핀7, VSS
논리 회로의 지상 이것은 지상 핀입니다. 그것은 논리 핀에 대한 참조 역할을 합니다. 그것은 외부 지상과 연결되어야 합니다.
핀8, VDD1
로직의 전원 공급 장치입니다. 이것은 전압 공급 핀입니다. 그것은 외부 소스에 연결되어야 합니다.
핀9, RES#
컨트롤러와 드라이버에 대한 전원 재설정. 이 핀은 재설정 신호 입력입니다. 핀이 낮으면 칩의 초기화가 실행됩니다. 정상 작동 중에 이 핀을 높게 당기십시오.
핀10SCL
IIC 버스 시계 신호. I2C 버스에서 정보가 시계 시그마를 따라 전송되는 경우. 데이터 비트의 각 전송은이 핀의 단일 시계 기간 동안 이루어집니다.
핀11SDA
I2C 버스 데이터 신호. 이 핀은 송신기와 수신기 사이의 통신 채널로 작용합니다.
PIN12, IREF
밝기 조절용 전류 참조. 이 핀은 세그먼트 전류 참조 핀입니다. 이 핀과 VSS 사이에 저항이 연결되어야합니다. 전류를 최대 12.5uA로 설정하십시오.
핀13, VCOMH
COM 신호의 전압 출력 높은 수준. 이 핀은 COM 신호의 전압 출력 높은 레벨의 입력 핀입니다. 콘덴시터는 이 핀과 VSS 사이에 연결되어야 합니다.
핀14, VCC
OEL 패널에 대한 전원 공급 장치. 이것은 칩의 가장 긍정적 인 전압 공급 핀입니다. 변환기를 사용할 때 안정화 콘덴시터는이 핀과 VSS 사이에 연결되어야합니다.변환기가 사용하지 않을 때 외부 소스에 연결되어야 합니다..
참고: 위의 모든 전압은 VSS = 0V에 기초한다.
참고: 이 모듈이 위의 절대적 최대 용량 이상으로 사용되면 모듈의 영구적 파열이 발생할 수 있습니다.이 모듈은 섹션 3에 따라 조건 하에 사용 하는 것이 바람직 합니다이 모듈이 이러한 조건 이상으로 사용되면 모듈의 오작동이 발생할 수 있으며 모듈의 신뢰성이 악화 될 수 있습니다.
참고: 정의된 온도 범위에는 편광기가 포함되지 않습니다. 편광기의 최대 견딜 수있는 온도는 80 °C가어야합니다.
참고: VPP = 7.5V, Ta = 25°C, 50% 체크보드. 소프트웨어 구성은 4.4 섹션 초기화를 따릅니다. 사용 기간의 끝은 초기 밝기의 50%로 지정됩니다.평균 작동 수명은 높은 온도 조건에서 가속 작동을 통해 방 온도에서 추정됩니다..
* VDD1 = 2.8V, VPP = 8.0V & 7.4V에서 취한 광학 측정. 소프트웨어 구성은 4.4 섹션 초기화를 따릅니다.
외부 설정
{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/*세트 페이지 주소*/ write_i(0x40); /*set display start lines*/ write_i(0x81); /*contract control*/ write_i(0x88); /*4d*/ write_i(0x82); /* iref 저항 설정 및 ISEG*/ write_i(0x00 조정; write_i(0xA1);/*세트 세그먼트 리맵 0xA0*/ write_i(0xA2); /*세트 세그 패드 하드웨어 구성*/ write_i(0xA4); /*Disable 전체 디스플레이 ON (0xA4/0xA5)*/ write_i(0xA6); /*정상 / 역전*/ write_i(0xA8); /*중복 비율*/ write_i(0x3F);/* duty = 1/64*/ write_i(0xC8); /*Com 스캔 방향 0XC0*/ write_i(0xD3); /*설정 표시 오프셋*/ write_i(0x00); /* */ write_i(0xD5); /*설정 OSC 분할*/ write_i(0xa0); write_i(0xD9); /*설정 전 충전 기간*/ write_i(0x22);write_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/*display ON*/}void write_i(unsigned char ins) {무명인 char m,da; unsigned int j; DC=0; CS=0; da=ins;for(j=0;j<8;j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void write_d(unsigned char dat) { unsigned char m,da;서명되지 않은 int j; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}
