제품 상세 정보:
|
| 제품: | 0.49인치 OLED 디스플레이 모듈 | 화소의 수: | 64x32 그래픽 |
|---|---|---|---|
| 드라이버 IC: | SSD1315 또는 동급 | 표시 모드: | 수동 매트릭스 |
| 색상 표시: | 흑백(흰색) | 운전 의무: | 1/32 의무 |
| 패널 사이즈: | 14.5 x 11.6 x 1.227(mm) | 활동 영역: | 11.18×5.58(mm) |
| 픽셀 피치: | 0.175×0.175(mm) | 화소 크기: | 0.155×0.155(mm) |
| 관측 방향: | 모든 시야 각도 | 인터페이스: | I2C |
| 연결: | 용접/호트바 (개정) | 핀 번호: | 14핀(사용자 정의 가능) |
| 사용 시간: | 50,000 시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 0.49인치 OLED 디스플레이 모듈,OLED 디스플레이 모듈 64x32,산업용 0.49인치 OLED 디스플레이 |
||
0.49인치 OLED 디스플레이 모듈 64x32, OEL 디스플레이 모듈 0.49인치 제품 소개
SFOS049XZ-7111ANOLED 디스플레이 모듈은 64x32 해상도의 COG 그래픽 디스플레이이며, 대각선 크기는 0.49 인치이다. OLED 모델은 산업용으로 설계되어 경쟁력있는 가격의 장점이 있습니다.모듈은 SSD1315 IC와 내장되어 있습니다.; I2C 인터페이스를 지원합니다. 논리용 공급 전압은 2.8V, 디스플레이용 공급 전압은 9V, VDD용 운영 전류는 180μA, 운전 의무 1/32입니다.
SFOS049XZ-7111ANOEL 디스플레이 모듈은 웨어러블 기기, 스마트 홈 애플리케이션 등에 적합합니다. 이 모듈은 -40 ° C에서 +70 ° C까지 온도에서 작동 할 수 있습니다. 저장 온도는 -40 ° C에서 +85 ° C까지 있습니다.
| 제품: | 0.49인치 OLED 디스플레이 모듈 |
| 픽셀 수: | 64x32 그래픽 |
| 드라이버 IC: | SSD1315 또는 동등 |
| 표시 모드: | 패시브 매트릭스 |
| 표시 색상: | 단색 (백색) |
| 운전 의무: | 1/32 의무 |
| 패널 크기: | 14.5 × 11.6 × 1.227 (mm) |
| 액티브 영역: | 11.18 x 5.58 (mm) |
| 픽셀 피치: | 0.175 × 0.175 (mm) |
| 픽셀 크기: | 00.155 × 0.155 (mm) |
| 관측 방향: | 모든 관점 |
| 인터페이스: | I2C |
| 연결: | 용접/핫바 (개인용) |
| 핀 번호: | 14 핀 (개인 맞춤화 가능합니다) |
| 수명: | 50,000 시간 @ 60cd/m2 |
| 준수: | REACH 및 RoHS 준수 |
SAEF 기술은 전문 OLED 모듈 공급 업체입니다. 우리는 표준 수동 매트릭스 OLED (PMOLED) / OLED 점 매트릭스 디스플레이 및 사용자 정의 디자인 캐릭터 OLED 모듈의 광범위한 범위를 제공합니다.그래픽 OLED 디스플레이 및 OLED 디스플레이 패널기계 구조는 Chip on Board (COB), Chip on Glass (COG), TAB (Tape Automated Bonded) 유형을 포함합니다. 고객은 STN LCD에서 OLED 디스플레이로 응용 프로그램을 쉽게 업그레이드 할 수 있습니다.SAEF OLED 모듈은 모든 중요한 장점을 가지고 있습니다.:
SAEF 테크놀로지의 그래픽 OLED 디스플레이는 COB, COG 및 TAB 수동 매트릭스 기술을 포함한 세 가지 기계 구조로 제공됩니다.50x16 OLED 그래픽 디스플레이에서 사용할 수 있는 그래픽 모노크롬 OLED 해상도, 64x128 OLED, 100x16 OLED, 100x32 그래픽 OLED, 200x16 그래픽 OLED, OLED 128x32, OLED 디스플레이 128x64, OLED 128x128, 그리고 256x64 OLED 디스플레이SAEF 제품군의 그래픽 OLED 디스플레이에는 탑재된 컨트롤러와 인터페이스가 있습니다.이 OLED 디스플레이 모듈은 해상도 / 색상에 따라 3V 또는 5V의 전압을 구동합니다.
SAEF는 0.42"에서 5.5" OLED 사이즈의 다양한 OLED 디스플레이 모듈을 제공합니다. 예를 들어 0.42" 마이크로 OLED 디스플레이, 0.49" OLED 디스플레이, 0.66" 미니 OLED 디스플레이, 0.69" OLED, 0.91" OLED 디스플레이, 0.95인치 OLED, 0.96" OLED 디스플레이, 1.5" OLED 디스플레이, 2" OLED, 2.4" OLED, 2.7" OLED 디스플레이, 5.5" OLED 디스플레이 및 사용자 정의 디자인 솔루션.
0.49인치 OLED 디스플레이 모듈 64x32, OEL 디스플레이 모듈 0.49인치 제품 도면
핀 정의
핀1, 핀C2P 핀2, C2N 핀3, C1P 핀4, C1N
플라잉 인버팅 콘덴시터의 긍정적 터미널, 플라잉 부스트 콘덴시터의 부정적 터미널. 충전 펌프 콘덴시터는 터미널 사이에 필요합니다.그들은 변환기가 사용되지 않을 때 떠 있어야합니다.
핀 5, VBAT
DC/DC 전압 변환기 회로의 전원 공급 장치. 이것은 DC/DC 전압 변환기의 내부 버퍼에 대한 전원 공급 핀입니다. 변환기를 사용할 때 외부 소스에 연결되어야합니다.변환기가 사용되지 않을 때 VDD에 연결되어야합니다..
핀6, VBREFNC
핀7, VSS
논리 회로의 지상 이것은 지상 핀입니다. 그것은 논리 핀에 대한 참조 역할을 합니다. 그것은 외부 지상과 연결되어야 합니다.
핀8, VDD
로직의 전원 공급 장치입니다. 이것은 전압 공급 핀입니다. 그것은 외부 소스에 연결되어야 합니다.
핀9, RES#
컨트롤러와 드라이버에 대한 전원 재설정. 이 핀은 재설정 신호 입력입니다. 핀이 낮으면 칩의 초기화가 실행됩니다. 정상 작동 중에 이 핀을 높게 당기십시오.
핀10SCL
IIC 버스 시계 신호. I2C 버스에서 정보가 시계 시그마를 따라 전송되는 경우. 데이터 비트의 각 전송은이 핀의 단일 시계 기간 동안 이루어집니다.
핀11SDA
I2C 버스 데이터 신호. 이 핀은 송신기와 수신기 사이의 통신 채널로 작용합니다.
12, IREF
밝기 조절용 전류 참조. 이 핀은 세그먼트 전류 참조 핀입니다. 이 핀과 VSS 사이에 저항이 연결되어야합니다. 전류를 최대 12.5uA로 설정하십시오.
핀13, VCOMH
COM 신호의 전압 출력 높은 수준. 이 핀은 COM 신호의 전압 출력 높은 레벨의 입력 핀입니다. 콘덴시터는 이 핀과 VSS 사이에 연결되어야 합니다.
핀14, VCC
OEL 패널에 대한 전원 공급 장치. 이것은 칩의 가장 긍정적 인 전압 공급 핀입니다. 변환기를 사용할 때 안정화 콘덴시터는이 핀과 VSS 사이에 연결되어야합니다.변환기가 사용하지 않을 때 외부 소스에 연결되어야 합니다..

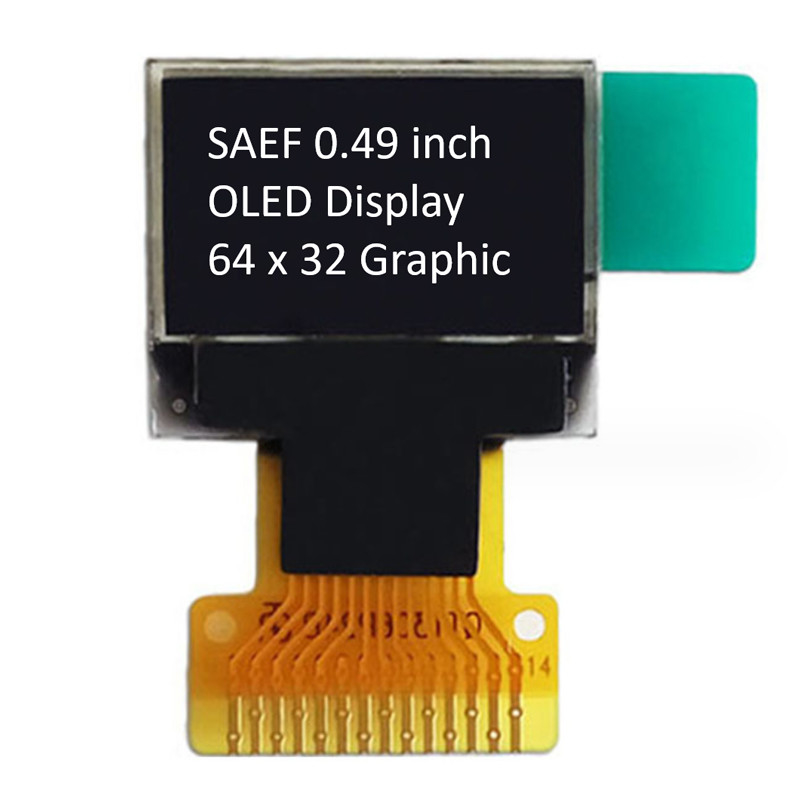

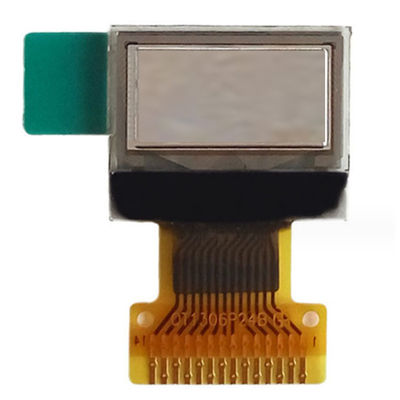

0.49인치 OLED 디스플레이 모듈 64x32, OEL 디스플레이 모듈 0.49인치 제품 이미지
