제품 상세 정보:
|
| 제품: | LCD 터치스크린 3.5" | 결의: | 320x240 도트 |
|---|---|---|---|
| 터치 화면: | PCAP 터치 스크린으로 | 커버 렌즈: | 맞춤형 |
| 관측 방향: | 6시 | 인터페이스: | RGB는 조화시킵니다 |
| 개요는 흐려집니다.: | 76.9x63.9x4.65mm | 핀 번호: | 핀 54개 |
| 백라이트 공급 전류: | 20 마 | 백라이트 공급 전압: | 19.2 Ｖ |
| 연결: | 플러그 | 표면 휘도: | 320 cd/m2 |
| 로직용 전원 전압: | 1.6~3.3V | 입력 전압: | VDD+0.3 Ｖ |
| 작동 온도: | -20 내지 70 'Ｃ | 저장 온도: | -30~80°C |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
3.5" TFT LCD 터치 스크린 디스플레이 RGB 320x240 풍경 54 핀 용량 터치 스크린 제품 소개
SAEF TECHNOLOGY SF-TO350M-8840A-CT는 3.5인치 LCD 셀로 얇은 필름 트랜지스터가 활성 요소이며 픽셀을 포함합니다. 이 모델은 단일 3.5 (4:3) 인치 전송형 주요 TN-LCD 패널. 패널의 해상도는 320 ((RGB) x 240 픽셀이며 최대 16.7M 색상을 표시 할 수 있습니다.
SF-TO350M-8840A-CT는 PCAP 터치 스크린 OCA가 부착되어 있으며 PCAP는 G + G 구조입니다. SF-TO350M-8840A-CT는 RGB 인터페이스를 지원하고 터치 스크린은 IIC 인터페이스를 지원합니다.
SF-TO350M-8840A-CT TFT LCD 모듈은 블랙 박스, 스마트 장치, 모바일 POS, 현금 리더, GPS 휴대 전화, 휴대용 음식 주문 기계, 신호 분석기,벤치 톱 실험실 장비, 보안 시스템, 가정 자동화, 미니 오디오 플레이어, 베이비 모니터 및 기타 휴대용 장치 등
특징:
| 제품: | LCD 터치 스크린 3.5" |
| 결의: | 320X240 점 |
| 커버 렌즈: | 사용자 정의 |
| 인터페이스: | RGB 인터페이스 |
| 핀 번호: | 54 핀 |
| 터치 화면: | PCAP 터치 스크린 |
| 표면 밝기: | 320 Cd/m2 (자격화 할 수 있습니다.) |
| 관측 방향: | 6시 |
| 윤곽 Dim.: | 76.9x63.9x4.65 밀리미터 |
| 백라이트 공급 전류: | 20마일 |
| 백라이트 공급 전압: | 19.2V |
| 연결: | 플러그 |
| 입력 전압: | VDD+0.3V |
| 논리용 전원 전압: | 10.6~3.3V |
| 작동 온도: | -20 ~ 70 °C |
| 저장 온도: | -30 ~ 80 °C |
| 인증서: | ISO9001:2015 / ISO1400:2015 |
| 준수: | REACH 및 RoHS 준수 |
인터페이스 핀 정의
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | LED-K1 | 난 | LED 카थो드 |
| 2 | LED-K2 | 난 | LED 카थो드 LED-K1에 연결 |
| 3 | LED-A1 | 난 | LED 아노드 |
| 4 | LED-A2 | 난 | LED 아노드 LED-A1에 연결 |
| 5 ~ 7 | NC | - | 연결이 없네 |
| 8 | /RESET | 난 | 핀을 다시 설정합니다 |
| 9 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 10 | SCL | 난 | SPI 시계 신호 |
| 11 | SDI | 난 | SPI 인터페이스 입력 핀 |
| 12 | B0 | 난 | BLUE 데이터 신호 (LSB) |
| 13~19 | B1-7 | 난 | BLUE 데이터 신호 |
| 20 | G0 | 난 | GREEN 데이터 신호 (GSB) |
| 21~27 | G1-7 | 난 | 녹색 데이터 신호 |
| 28 | R0 | 난 | RED 데이터 신호 (LSB) |
| 29~35 | R1-7 | 난 | RED 데이터 신호 |
| 36 | HSYNC | 난 | 수평 동기화 신호 |
| 37 | VSYNC | 난 | 수직 동기화 신호 |
| 38 | 도트클 | 난 | 시계 신호를 샘플링하기 위해 |
| 39-40 | NC | - | 연결이 없네 |
| 41 | VDD | 난 | +2.8V 전원 |
| 42 | VDDIO | 난 | 1.8V~2.8V 전원 공급원 |
| 43 | YU | 난 | 터치 패널 핀 |
| 44 | XL | 난 | |
| 45 | YD | 난 | |
| 46 | XR | 난 | |
| 47-51 | NC | - | 연결이 아니라 |
| 52 | ENABLE | 난 | 입력 데이터 설정 제어 |
| 53-54 | GND | 난 | 전력 지각 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 10.6~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT | 조건 |
| 공급 전압 | Vf | 17.5 | 19.2 | 20.5 | V | if=20mA |
| 공급 전류 | 만약 | - | 20 | - | mA | - |
| 역전압 | Vr | - | - | 5 | V | - |
| 전력 소모 | Pd | - | 288 | - | mW | - |
| 빛의 강도 | 260 | 320 | 350 | Cd/m2 | if=20mA | |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=20mA |
| 백라이트 색상 | 흰색 | |||||
신뢰성 검사
| 항목 | 조건 | 시간 (시간) | 평가 |
| 높은 온도 저장 | 80°C | 120 |
이상은 없습니다. 함수 외모 |
|
고온, 작동
|
70°C | 120 | |
| 낮은 온도 저장 | -30°C | 120 | |
| 낮은 온도 | -20°C | 120 | |
| 습도 | 60°C/ 90%RH | 120 | |
| 열 충격 온도 순환 |
-20°C ¬ 25°C ® 70°C (0.5시간 ~ 5분 ~ 0.5시간) |
10주기 |

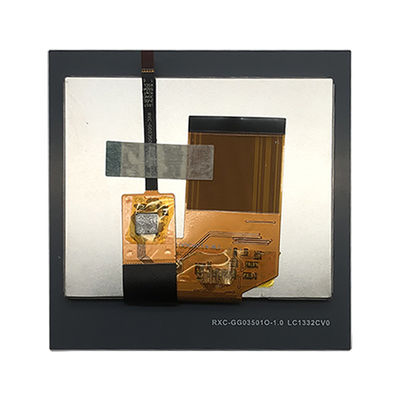

3.5" TFT LCD 터치 스크린 디스플레이 RGB 320x240 풍경 54 핀 용량 터치 스크린 제품 이미지
공장 시설 및 인증서
예상 용량 (PCAP) 터치
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 응답과 전문 수준의 신뢰성을 제공합니다.
기술 투영 용량 터치 스크린은 엄격한 산업, 의료 및 자동차 애플리케이션을 위해 설계되었습니다. 우리는 또한 액체 결정 디스플레이 (LCD) 와 PCAP 터치 스크린을 결합 할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
