제품 상세 정보:
|
| 제품: | 2.4 인치 TFT LCD 디스플레이 | 터치 화면: | 정전용량식 터치 패널 |
|---|---|---|---|
| 결의: | 240*320 | 커버 글라스 차원: | 맞춤형 |
| 관측 방향: | IPS 모든 관점 | 인터페이스: | SPI |
| 핀 번호: | 15개 핀 | 활동 영역: | 36.72(W) * 48.96(H)MM |
| 외형치수: | 49.72(W) * 72.9(H) * 3.59MM | 연결: | 연결해 |
| 표면 휘도: | 1000년 cd/m2 | 드라이버 IC: | ILI9341V |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 2.4인치 LCD 터치 스크린,태양광으로 읽을 수 있는 LCD 터치 스크린 |
||
터치 스크린 LCD 모듈 2.4 인치 햇빛 가독 가능한 디스플레이, 2.4 인치 모든 관점 LCD 터치 스크린제품 소개
SFTC240B-7105A-CT TFT LCD 디스플레이는 용량 터치 스크린 (CTP) TFT LCD 모듈을 갖춘 2.4인치 초상화 모드이며, QVGA 해상도 240x320 픽셀을 표시합니다.이 TFT LCD 모듈은 ILI9341V IC와 내장되어 있습니다 (ST7789V IC와 호환됩니다)SPI 인터페이스를 지원합니다. 아날로그 (Vcc) 공급 전압은 2.4V에서 3.6V까지, 전형적인 값은 3.3V입니다. 이 모듈은 반등 표면 패널을 가지고 있으며 모든 관측 각도를 볼 수 있습니다.
SFTC240B-7105A-CT TFT LCD 디스플레이 제품은 고 밝기의 백라이트를 사용하며, 고 밝기의 포라라이저가 있으며, 표면 밝기는 1000 NITS에 도달 할 수 있으며, CTP 표면은 반사입니다.이 제품은 햇빛에서 읽을 수 있도록이 LCD 모듈은 임베디드 시스템, 산업 장치, 보안 및 휴대용 장비에서 사용 될 수 있습니다.
특징:
| 제품: | 2.4인치 TFT LCD 디스플레이 |
| 결의: | 240*320 |
| 관측 방향: | IPS 모든 관점 |
| 핀 번호: | 15 핀 |
| 인터페이스: | SPI |
| 액티브 영역: | 36.72 ((W) * 48.96 ((H) MM |
| 윤곽 차원: | 49.72 ((W) * 72.9 ((H) * 3.59MM |
| 표면 밝기: | 1000 Cd/m2 |
| LED 수명: | 401000시간 |
| 터치 화면: | 용량 터치 패널 |
| 커버 유리 크기: | 사용자 정의 |
| 연결: | 연결해 |
| 드라이버 IC: | ILI9341V |
| 준수: | REACH 및 RoHS 준수 |

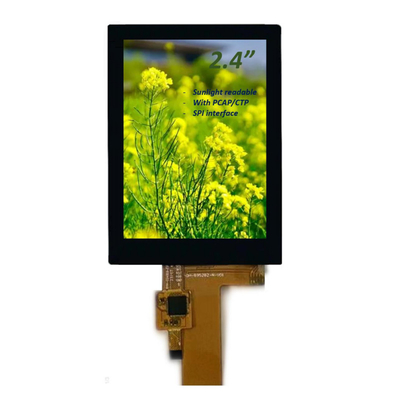

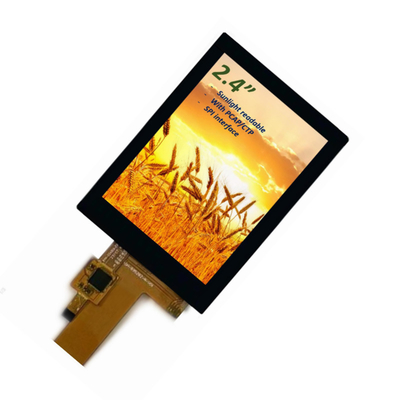

터치 스크린 LCD 모듈 2.4 인치 햇빛 가독 가능한 디스플레이, 2.4 인치 모든 관점 LCD 터치 스크린제품그림
핀 정의:
1 GND
2 RS
3 CS
4 SCL
5 데이터
6 재설정
7 VDD
8 VSS
9 BL-A
10 BL-K
11 TP-VCC-
12 TP-RST
13 TP-INT
14 TP-SCL
15 TP-SDA

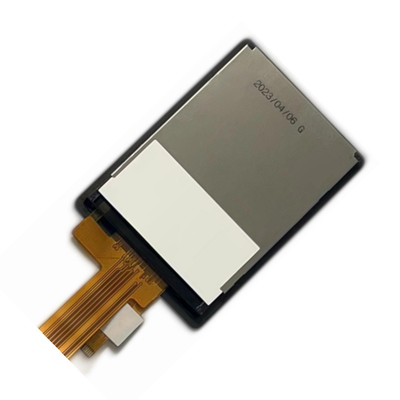

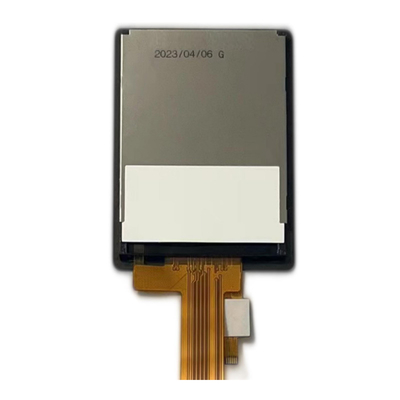

터치 스크린 LCD 모듈 2.4 인치 햇빛 가독 가능한 디스플레이, 2.4 인치 모든 관점 LCD 터치 스크린제품 이미지
공장 시설 및 인증
예상 용량 (PCAP) 터치 스크린
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 응답과 전문 수준의 신뢰성을 제공합니다.
기술 투영 용량 터치 스크린은 엄격한 산업, 의료 및 자동차 애플리케이션을 위해 설계되었습니다. 우리는 또한 액체 결정 디스플레이 (LCD) 와 PCAP 터치 스크린을 결합 할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
터치 스크린 OCA 결합 재료의 도입
기술의 발전으로 인해, 점점 더 많은 전자 기기, 특히 터치 스크린의 발전,광학 결합의 구조를 위해 광학 재료에 대한 높은 점점 더 높습니다, 무색 투명성, 98% 이상의 광 투명성, 좋은 결합 강도, 방 온도 또는 중간 온도에서 완화 할 수 있습니다.그리고 작은 경화 수축의 특징을 가지고, 이 접착제는 광학 접착제라고 불립니다. 실리콘, 아크릴 樹脂, 불포화 폴리에스터, 폴리우레탄, 에폭시 樹脂 등과 같은 다양한 재료로 만들어진 광학 접착제.
1OCA란 무엇인가요?
OCA (Optically Clear Adhesive) 는 광학 아크릴 접착제를 기판 물질이 없는 물질로 만들어내는 매트릭스 물질이 없는 양면 접착 테이프입니다.그리고 그 다음 상단 및 하단 층에 방출 필름의 층을 laminating.
2OCA의 장점
높은 청결성, 높은 빛 투명성, 낮은 안개; 접착 층의 두께는 균일하고 평면성은 높습니다. 라미네이션 후 높은 접착력과 높은 결합 강도; 부드럽고 부드럽습니다.부드럽고 단단한, 딱딱하게 딱딱하게 장착할 수 있으며, 장착된 재료는 광범위한 적용 가능성을 가지고 있습니다.
3OCA 제작사
3M과 tesa가 주요이며, 3M의 생산 용량은 전통 LCD 제조업체에 의해 오랫동안 주로 점유되어 있으며, 기본적으로 최상급 시장을 점유하고 있습니다.일본 에서 온 미쓰비시 와 니토 덴코, 한국은 LG 화학과 한국의 SKC입니다.
4OCR 는 무엇입니까?
OCR (Optical Clear Resin) 는 일종의 광학 접착제이며, 접착제가 액체 상태이기 때문에 액체 광학 접착제, 광학 물 접착제 또는 LOCA로도 알려져 있습니다.접착제는 무색이고 투명합니다., 98% 이상의 광전달성을 가지고 있으며, 작은 경화 수축 및 노란색 저항의 특성을 가지고 있습니다.OCR는 큰 크기 때문에 독특한 장점이 있습니다., 곡선 표면, 혹독한 환경 및 다른 분야.
5OCR/LOCA의 장점
1) 강한 적용 가능성, 한 접착제는 다양한 라미네팅 제품에 대응할 수 있습니다.
2) 액체 접착제는 강한 유동성을 가지고 있으며 잉크 두께에 민감하지 않으며 빈틈을 잘 채워줍니다.
3) 그것은 큰 사이즈 라미네이션에 적합하며, 라미네이션 제품의 크기에 제한이 없습니다.
4) 그것은 표면 라미네이션 또는 복잡한 구조 라미네이션에 적합합니다.
5) 높은 래미네이션 생산성과 좋은 재작업 성능;
6) 화학 결합, 결합은 온도에 의해 덜 영향을 받고 결합 안정성이 강합니다.
6OCR/LOCA 제작사는 다음과 같습니다.웨이커, 헨켈, 모멘티브, 듀폰
SAEF 테크놀로지는 스마트 및 터치 산업을 위한 기능성 재료에 대한 완전한 솔루션을 제공하기 위해 최선을 다하고 있습니다.그리고 커버 글래스 같은 디스플레이 구성 요소의 광적 라미네이션 과정에 사용되는 터치 스크린을 위한 고 민감성 실리콘 OCR 제품을 개발했습니다., 터치 센서 및 LCD 모듈. 실리콘 OCR 및 A / R 유리 조합은 터치 화면과 디스플레이 패널 사이의 공기 층에서 빛 손실의 문제를 완벽하게 해결합니다.햇빛에서 400%의 대조를 증가시키고 내부와 외부의 터치 화면의 가시성을 향상시킬 수 있습니다.고 민감성 터치 패널에 대한 실리콘 OCR는 -50-200 °C 범위에서 오랫동안 사용할 수 있습니다.디스플레이의 신뢰성 성능을 향상시키고 따라서 디스플레이 제품의 수명을 연장하는프레임에 장착 된 부품과 비교하면, 고 민감성 터치 스크린에 대한 실리콘 OCR / LOCA는 또한 외부 충격의 영향을 줄이고 충격 저항과 구부러지기 강도를 향상시킬 수 있습니다.그리고 터치 스크린의 신뢰성을 높입니다.액체 실리콘 OCR는 제품 접착 두께의 폭을 넓히고 잉크와 코팅 사이의 간격을 더 잘 채우고 더 얇은 디자인을 가능하게합니다.
