제품 상세 정보:
|
| 키워드: | 21.5인치 PCAP TFT 디스플레이 | 결의: | 1920*1080 화소 |
|---|---|---|---|
| LCD 크기: | 495.6 x 292.2 x 10.57 mm (w/o 터치) | 터치와 LCD: | 526 x 324 x 15.16mm(터치 포함) |
| 활동 영역: | 476.064 ((H) x 267.786 ((V) mm | LCD 인터페이스: | LVDS |
| CTP 인터페이스: | USB | 터치 스크린: | CTP(투사형 정전식 터치스크린) |
| 표면 휘도: | 1000년 cd/m2 | 운영 임시: | -10C 내지 +60C |
| 저장 온도: | -20C 내지 +60C | 디스플레이 타입: | IPS 전체 시야각 |
| 표면 처리: | 헤이즈 25%, 3H | 대비율: | 1000 |
| 색상 표시: | 16.7 Ｍ | LED 수명: | 30,000 시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | FHD PCAP TFT 디스플레이,LVDS PCAP TFT 디스플레이,21.5인치 PCAP TFT 디스플레이 |
||
** 데이터 시트 다운로드 **
PCAP TFT 디스플레이 21.5 인치 FHD 1920*1080 해상도, LVDS 21.5 인치 TFT LCD 디스플레이 내장 LED 백라이트 드라이버 제품 설명
SFTO2150SM-7048A3CT PCAP TFT LCD 디스플레이는 21.5인치 컬러 액티브 매트릭스 TFT LCD 모듈로, 액티브 스위칭 장치로 amorphous 실리콘 TFT (thin film transistors) 를 사용합니다.SFTO2150SMT-7048A-CT PCAP TFT LCD 디스플레이 모듈은 21.5 인치 직사각형으로 측정 된 활성 영역과 풀 HD 해상도 (1920 수평 × 1080 수직 픽셀 배열). 각 픽셀은 적색, 녹색,수직 줄무늬로 배치된 파란색 점들 이 모듈은 16.7M ((둥글) ((6bit+2FRC) 색상과 색상 폭 72%. 백라이트 운전을 위한 LED 드라이버는 이 모델에 내장되어 있다.
SFTO2150SM-7048A3CT PCAP TFT 디스플레이는 1920×3×1080 도트 패널과 16.7M 색상을 가진 1920×3×1080 도트 패널에서 그래픽과 텍스트를 보여준다. 이중 채널 LVDS,8비트 RGB 데이터 입력과 +3를 공급한다.TFT-LCD 패널 운전용 3VDC 공급 전압이 SFTO2150SM-7048A3CT TFT LCD 디스플레이 패널에, 색상 필터는 뛰어난 색상 성능을 위해 더 밝고 명확한 사진을 구현하기 위해 통합되어 있습니다.이 디스플레이를 멀티미디어 애플리케이션에 최적화합니다.모든 방향에서 최적의 시야가 있습니다.
* 예금 유형
* LVDS 인터페이스
* 고속 반응
* 6비트 (Hi-FRC) 색 깊이, 16.7M 색상 표시
* 장착된 엣지 타입 (LED) 백라이트
* RGB98%와 NTSC45%와 호환됩니다 (NTSC72%도 사용할 수 있습니다)
* 높은 밝기와 대비 비율, 낮은 반사 및 넓은 관점
* DE (데이터 활성화) 만
* Rohs 및 Halogen 무료
* TEO 6.0, ES6.0 준수
* 감마 교정
특징:
| 키워드: | 21.5인치 PCAP TFT 디스플레이 | 결의: | 1920*1080 픽셀 |
|---|---|---|---|
| LCD 크기: | 495.6 X 292.2 X 10.57 밀리미터 (동접) | 터치 LCD: | 526 × 324 × 15.16mm (터치와 함께) |
| 액티브 영역: | 476.064 ((H) X 267.786 ((V) mm | LCD 인터페이스: | LVDS |
| CTP 인터페이스: | USB | 터치 화면: | CTP (프로젝티브 용량 터치 스크린) |
| 표면 밝기: | 1000 Cd/m2 | 작동 온도: | -10°C ~ +60°C |
| 저장 온도: | -20°C ~ +60°C | 디스플레이 타입: | IPS 전체 관점 |
| 표면 처리: | 안개 25%, 3H | 콘트라스트 비율 | 1000 |
| 표시 색상: | 16.7 M | LED 수명: | 301000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 준수: | REACH 및 RoHS 준수 |
PCAP TFT 디스플레이 21.5 인치 FHD 1920*1080 해상도, LVDS 21.5 인치 TFT LCD 디스플레이 내장 LED 백라이트 드라이버 P제1항마지

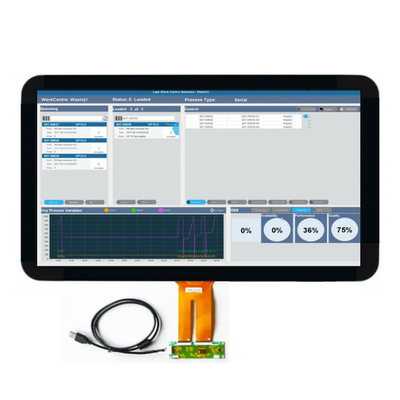

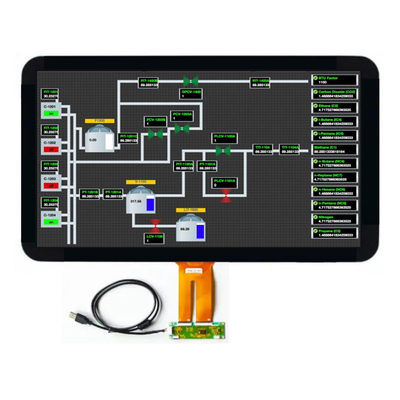

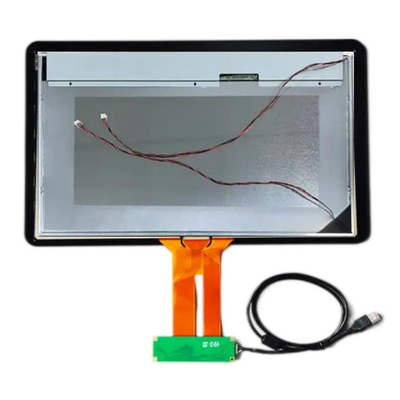

PCAP TFT 디스플레이 21.5 인치 FHD 1920*1080 해상도, LVDS 21.5 인치 TFT LCD 디스플레이 내장 LED 백라이트 드라이버 제품그림
디스플레이 핀 정의
1 RxO0- LVDS 음차 데이터 입력 (오드 데이터)
2 RxO0+ 양성 LVDS 미분 데이터 입력 (오드 데이터)
3 RxO1- 음 LVDS 차차 데이터 입력 (오드 데이터)
4 RxO1+ 양성 LVDS 미분 데이터 입력 (오드 데이터)
5 RxO2- LVDS 음차 데이터 입력 (오드 데이터)
6 RxO2+ 양성 LVDS 미분 데이터 입력 (방정 데이터)
7 GND 토지
8 RxOCLK - LVDS 차차 시계 입력값 (오드 클럭)
9 RxOCLK+ 양성 LVDS 차차 시계 입력 (오드 클럭)
10 RxO3- 음수 LVDS 미분 데이터 입력 (오드 데이터)
11 RxO3+ 양성 LVDS 미분 데이터 입력 (방정 데이터)
12 RxE0- LVDS 차차 데이터 입력 (동수 데이터)
13 RxE0+ 양성 LVDS 미분 데이터 입력 (동수 데이터)
14 GND 토지
15 RxE1- 음수 LVDS 미분 데이터 입력 (동수 데이터)
16 RxE1+ 양성 LVDS 미분 데이터 입력 (동수 데이터)
17 GND 토지
18 RxE2- LVDS 음차 데이터 입력 (동수 데이터)
19 RxE2+ 양성 LVDS 미분 데이터 입력 (동수 데이터)
20 RxECLK- LVDS 이차 시계 입력 음수 (동정 시계)
21 RxECLK+ 음 LVDS 차차 시계 입력 (동정 시계)
22 RxE3- 음수 LVDS 미분 데이터 입력 (동수 데이터)
23 RxE3+ 양성 LVDS 미분 데이터 입력 (동수 데이터)
24 GND 지상 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC 연결이 없습니다
28 VDD 전원 공급 입력 전압
29 VDD 전원 공급 입력 전압
30 VDD 전원 공급 입력 전압
PCAB USB 핀 정의
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
공장 시설 및 인증서
예상 용량 (PCAP) 터치
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 응답과 전문 수준의 신뢰성을 제공합니다.
기술 투영 용량 터치 스크린은 엄격한 산업, 의료 및 자동차 애플리케이션을 위해 설계되었습니다. 우리는 또한 액체 결정 디스플레이 (LCD) 와 PCAP 터치 스크린을 결합 할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
