제품 상세 정보:
|
| 키워드: | 13.3인치 TFT LCD 디스플레이 | 결의: | 1920*1080 화소 |
|---|---|---|---|
| LCD 크기: | 305.1 x 178.5 x 2.45mm (w/o 터치) | 터치와 LCD: | 327.2 x 215.2 x 6.3mm(터치 포함) |
| 활동 영역: | 293.76x165.24mm | LCD 인터페이스: | EDP |
| CTP 인터페이스: | USB | 터치 화면: | CTP(투사형 정전식 터치스크린) |
| 표면 휘도: | 300 cd/m2 - 1000년 cd/m2 | 운영 임시: | -10C 내지 +60C |
| 저장 온도: | -20C 내지 +60C | 디스플레이 형태: | IPS 전체 시야각 |
| 표면 처리: | 헤이즈 25%, 3H | 대비율: | 1000 |
| 표시색: | 16.7 Ｍ | LED 수명: | 30,000 시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 순응성: | 순응한 한계와 로에스 |
13.3 인치 TFT LCD 디스플레이와 프로젝션 용량 터치, EDP TFT LCD 디스플레이 13.3 인치 FHD 1920 * 1080 해상도제품 설명
SFTO1330JD-7057A-CT TFT LCD 디스플레이는 13.3인치 컬러 액티브 매트릭스 TFT LCD 모듈로, 액티브 스위칭 장치로 amorphous 실리콘 TFT (Thin Film Transistors) 를 사용합니다.SFTO1330JD-7057A-CT TFT LCD 디스플레이 모듈은 13.3 인치 직선적으로 측정 된 활성 영역과 풀 HD 해상도 (1920 수평 × 1080 수직 픽셀 배열). 각 픽셀은 적색, 녹색,수직 줄무늬로 배치된 파란색 점들 이 모듈은 16.7M ((둥글) ((6bit+2FRC) 색상과 색상 폭 72%. 백라이트 운전을 위한 LED 드라이버는 이 모델에 내장되어 있다.
SFTO1330JD-7057A-CT TFT LCD 디스플레이는 eDP (임베디드 디스플레이 포트) Ver1.2 인터페이스를 사용하여 +3를 공급하여 16.7M 색상의 1920 × 3 × 1080 점 패널에서 그래픽과 텍스트를 보여줍니다.TFT-LCD 패널 운전용 3VDC 공급 전압이 SFTO1330JD-7057A-CT TFT LCD 디스플레이 패널에, 색상 필터는 뛰어난 색상 성능을 위해 더 밝고 명확한 사진을 구현하기 위해 통합되어 있습니다.이 디스플레이를 멀티미디어 애플리케이션에 최적화합니다..최적 관측은 모든 방향입니다. 백라이트 운전 LED 컨트롤러없이. EDP 전송 속도 사양: 2.7Gbps / 2 차선 8bit.
* 예금 유형
* eDP 인터페이스
* 고속 반응
* 6비트 (Hi-FRC) 색 깊이, 16.7M 색상 표시
* 장착된 엣지 타입 (LED) 백라이트
* RGB98%와 NTSC45%와 호환 (NTSC72%도 사용할 수 있습니다)
* 높은 밝기와 대비 비율, 낮은 반사 및 넓은 관점
* DE (데이터 활성화) 만
* Rohs 및 Halogen 무료
* TEO 6.0, ES6.0 준수
* 감마 교정
특징:
| 키워드: | 13.3인치 TFT LCD 디스플레이 | 결의: | 1920*1080 픽셀 |
|---|---|---|---|
| LCD 크기: | 305.1 × 178.5 × 2.45mm (손촉 없이) | 터치 LCD: | 327.2 × 215.2 × 6.3mm (터치와 함께) |
| 액티브 영역: | 2930.76 × 165.24 밀리미터 | LCD 인터페이스: | EDP |
| CTP 인터페이스: | USB | 터치 화면: | CTP (프로젝티브 용량 터치 스크린) |
| 표면 밝기: | 300 Cd/m2 - 1000 Cd/m2 | 작동 온도: | -10°C ~ +60°C |
| 저장 온도: | -20°C ~ +60°C | 디스플레이 타입: | IPS 전체 관점 |
| 표면 처리: | 안개 25%, 3H | 콘트라스트 비율 | 1000 |
| 표시 색상: | 16.7 M | LED 수명: | 301000시간 |
| 인증서: | ISO9001:2015 / ISO1400:2015 | 준수: | REACH 및 RoHS 준수 |

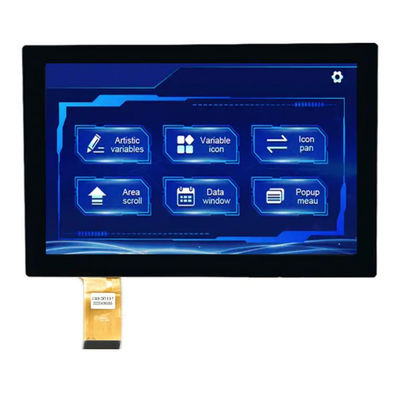

13.3 인치 TFT LCD 디스플레이와 프로젝션 용량 터치, EDP TFT LCD 디스플레이 13.3 인치 FHD 1920 * 1080 해상도 제품 I마지
13.3 인치 TFT LCD 디스플레이와 프로젝션 용량 터치, EDP TFT LCD 디스플레이 13.3 인치 FHD 1920*1080 해상도 제품그림
디스플레이 핀 정의
1 NC 연결이 없습니다
2 H-GND 토지
3 LAN1_N 보완 신호 링크 _Lane1
4 LAN1_P True Signal Link _Lane1
5 H-GND 토지
6 LAN0_N 보완 신호 링크 _Lane0
7 LAN0_P 진정한 신호 링크 _Lane0
8 H-GND 고속 지상
9 AUXP True Signal Link _Auxiliary 채널
10 AUXN 보완 신호 링크 _ 보조 채널
11 H-GND Ground
12 LCD_VCC 전원 공급, 3.3V (일반)
13 LCD_VCC 전원 공급, 3.3V (typ.)
14 BIST 패널 자체 테스트를 활성화
15 H-GND 토지
16 H-GND 토지
17 HPD HPD (핫 플러그 감지) 신호 핀
18 BL_GND 고속 지상
19 BL_GND 고속 지상
20 BL_GND 고속 지상
21 BL_GND 고속 지상
22 BL_EN 백라이트 켜고 끄는 제어 핀
23 BL_PWM 뒷등 PWM 디밍
24 NC 연결이 없습니다
25 NC 연결이 없습니다
26 BL_PWR 백라이트 전력
27 BL_PWR 백라이트 전력
28 BL_PWR 백라이트 전력
29 BL_PWR 백라이트 전력
30 NC 연결이 없습니다
PCAB USB 핀 정의
1 VCC
2 USB
3 USB+
4 GND
공장 시설 및 인증서
예상 용량 (PCAP) 터치
프로젝티브 용량 (PCAP) 터치 기술은 빠르고 민감한 응답과 전문 수준의 신뢰성을 제공합니다.
기술 투영 용량 터치 스크린은 엄격한 산업, 의료 및 자동차 애플리케이션을 위해 설계되었습니다. 우리는 또한 액체 결정 디스플레이 (LCD) 와 PCAP 터치 스크린을 결합 할 수 있습니다.이는 공급망과 조립을 단순화하는 데 도움이 되는 통합된 임베디드 솔루션입니다.
덮개 유리:
1모양: 맞춤형 크기와 모양, 가장자리 처리, 구멍 및 절단
2색상: 실크 인쇄, 로고
3유리 재료: 고릴라 유리, 온화 유리, PMMA
4치료법: 미러, AG, AR, AF
센서:
1센서 재료: 유리, 필름, 필름+필름
2FPC: 형태 설계는 선택적입니다.
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix 등
4인터페이스: I2C, USB, RS232
