제품 상세 정보:
|
| 제품: | 부분 LCD 디스플레이 | 화면 표시 방식: | 긍정/부정, 반성/반성 |
|---|---|---|---|
| 운전 조건: | 1/8 면세 또는 사용자 정의 | 동작 전압: | 3.0 Ｖ |
| 광학: | 6:00 | 디스플레이 형태: | 반투과형 / 반사형 / 투과형 |
| 크기: | 맞춤형 | 백라이트: | 백색/호박색/파란색/황색 |
| 작동 온도: | +80' Ｃ에 대한 -30' Ｃ | 저장 온도: | +85' Ｃ에 대한 -35' Ｃ |
| 연결: | 금속 핀 연결 | 도트 공간: | 0.1 밀리미터 |
| 응답 시간: | 0.1 부인 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | ST7035 세그먼트 LCD 디스플레이,사용자 정의 부정 부분 LCD 디스플레이,HT1621 세그먼트 LCD 디스플레이 |
||
HT1621 컨트롤러 세그먼트 LCD 디스플레이 모듈, 백라이트와 함께 세그먼트 LCD 디스플레이를 사용자 정의
1621 세그먼트 LCD 화면의 특성을 살펴 보겠습니다
* 작동 전압 2.4~5.2V
* 외부 32KHz 칩 또는 256KHz 주파수 소스 입력 연결 될 수 있습니다
* 1/2바이스 또는 1/3바이스 편향 및 1/2duty, 1/3duty, 1/4duty의 작업 주기가 선택됩니다.
* 칩 상의 시간 기반 주파수 소스
* 두 가지 주파수로 윙윙 윙 윙 윙 윙 윙 윙 윙 윙 윙 윙 윙
* 내장된 시간 기본 생성기와 감시 개 타이머 WDT
* 시간 기반 또는 워치도그 타이머 오버플로우 출력
* 8개의 시간 기반/워치도그 타이머 시계 소스
* 32segX 4com LCD 드라이버와 내장 32X 4비트 디스플레이 RAM
* 4선 직렬 인터페이스 /CS, DATA, WR, RD, 일반적으로 RD에 의해 사용되지 않습니다
* 칩 상의 LCD 드라이브 주파수는 64HZ에서 조절되지 않습니다
* 소프트웨어 구성 기능: 데이터 모드와 명령 모드 두 명령
* LCD 작동 전압을 조정하기 위해 VLCD 핀이 제공됩니다 (반대 조정)
LCD 논리 테이블 대응
HT1621의 RAM는 위의 그림의 논리 테이블과 일치합니다.
HT1621는 32개의 주소와 각각 4개의 COM 데이터와 일치합니다.
예를 들어, 0 주소가 0X08 T1에 쓰면 SGE0가 켜져 있습니다.
적어 0X01는 SGE0의 1F 빛에 대응합니다.
SGE0에 해당하는 0X02 1G 밝기
적어 0X07 1E, 1G, 그리고 SGE0의 1F가 함께 켜져 있습니다
0X0F를 써 SGE0의 모든 1E, 1G, 1F, T1이 밝습니다
HT1621은 연속으로 쓸 수 있고, 두 개의 주소를 동시에 쓰는 것이 가장 좋습니다. 그래서 테이블 테이블을 만드는 것이 쉽고, 쓰기가 쉽습니다.
예를 들어, 첫 두 개의 주소는 SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B 및 1A에 해당하는 0XF7로 표시되며 모두 켜져있어 전체 "8" 문자가 표시됩니다.
LCD 디스플레이를 만들기 위해서는 이 명령어들이 IC의 초기화에 기록되어야 합니다.
먼저, 명령어와 데이터가 무엇인지 이해하자
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
100의 첫 3자리는 명령어의 플래그 비트, 마지막 9 비트는 명령어 값입니다
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
첫 3자리 101은 데이터의 플래그 비트이고 마지막 8비트는 데이터입니다
즉, 100의 첫 3자리를 보시면 명령어를 나타내고 101의 첫 3자리를 보시면 데이터를 나타냅니다.
| 제품: | HT1621 컨트롤러 세그먼트 LCD | 표시 모드: | 긍정/부정, 반성/반성 |
|---|---|---|---|
| 운전 상태: | 1/8 의무 또는 사용자 지정 | 작동 전압: | 30.0V |
| 광학: | 6:00 또는 대량화 가능 | 디스플레이 타입: | 반사적 / 반사적 / 전달적 |
| 크기: | 사용자 정의 | 백라이트: | 흰색 / 황색 / 파란색 / 노란색 |
| 작동 온도: | -30°C ~ +80°C | 저장 온도: | -35°C ~ +85°C |
| 연결: | 금속 핀 연결 | 점 공간: | 00.1mm |
| 반응 시간: | 0.1 Ms | 준수: | REACH 및 RoHS 준수 |

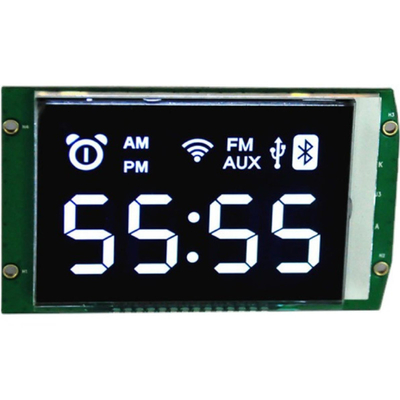

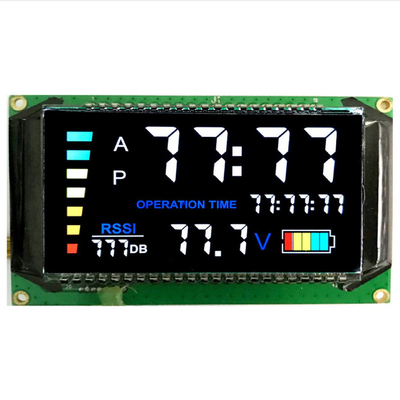

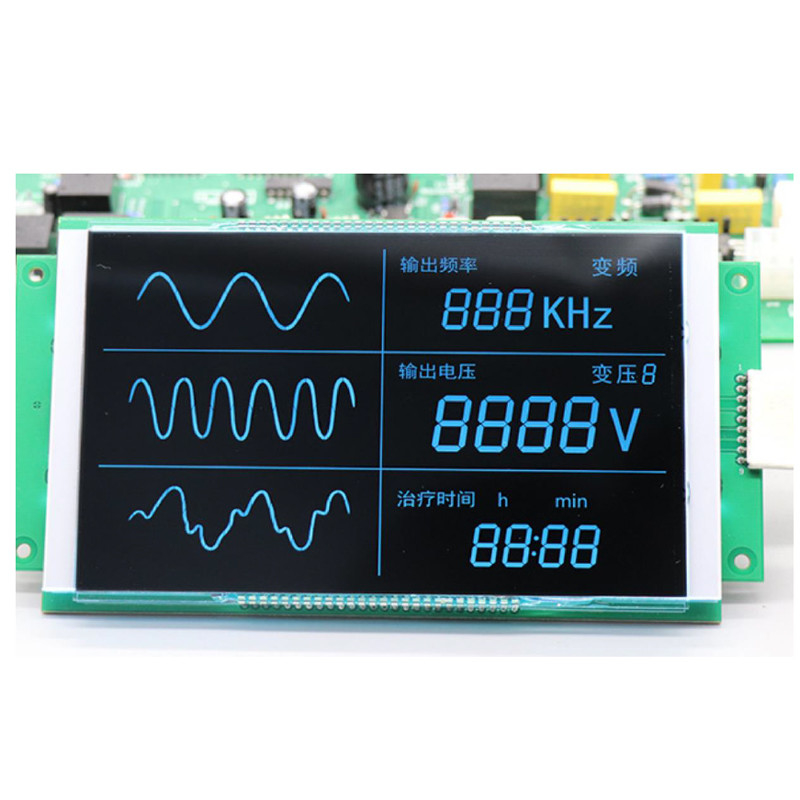

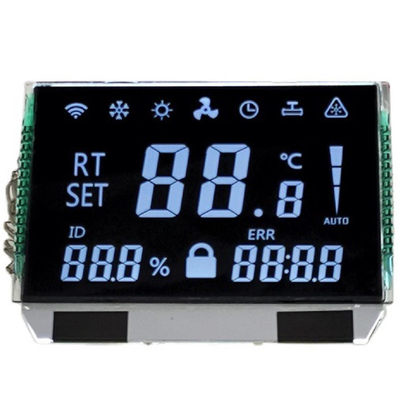

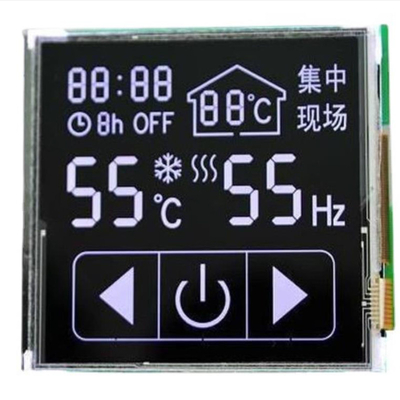

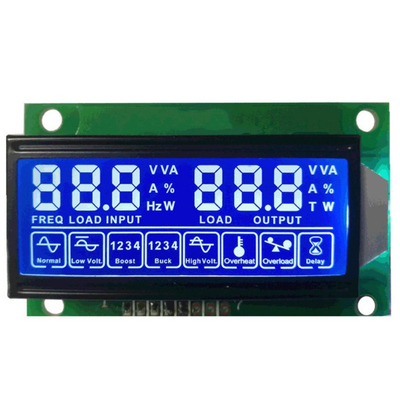

HT1621 ST7035 컨트롤러와 맞춤 음성 세그먼트 VATN LCD 디스플레이 제품 이미지
공장 시설 및 인증서
왜 우리를 선택합니까?
1.우리는 LCD 디스플레이 맞춤 솔루션을 제공합니다
제품에는 특수 응용 요구 사항, 전기적 사양, 광적 사양, 터치 기능 또는 기계적 차원이 있으며 사용자 정의 디스플레이가 필요한가?SAEF는 사용자 정의 LCD 요구 사항을 충족 할 수 있습니다.
2.터치 스크린 및 디스플레이에 대한 전체 솔루션
터치 화면과 디스플레이 화면을 조립하는 것에 대해 걱정하십니까?SAEF는 공기 및 광학 결합 서비스를 포함한 저항성 및 용량성 멀티 터치 솔루션을 포함한 사용자 지정 및 표준 터치 스크린을 제공할 수 있습니다..
3.품질의 신뢰성
SAEF는 ISO9001:2015 및 ISO14000에 의해 자격을 갖추고 있습니다. RoHS, REACH 및 글로벌 시장의 다른 환경 규칙을 충족합니다. 우리는 제조 IQC,PQC 및 OQC 관리를 통해 품질을 보장합니다.신뢰성 및 노화 테스트.
4.장기 공급
일반적인 상황에서는 우리가 추천하는 제품은 5년 이상 공급될 수 있습니다.우리는 당신의 장기 공급 요구 사항을 보장하기 위해 대안 계획을 미리 만들 것입니다..
검색 키워드: TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, 온도 및 습도 계측기 LCD, 전자 계측기 LCD, 멀티미터 LCD, 스마트 계측기 LCD, 물 계측기 LCD,가스 미터 LCD, 은행 현금 카운터 LCD, 현금 등록기 LCD, 주식 기계 LCD, 전화 LCD, 워키 토키 LCD, 마사지 LCD, 트레드밀 LCD, 지방 계측기 LCD, 에어컨 LCD, 오디오 LCD. 자동차 DVD LCD,마이크로 웨이브 오븐 LCD원격 제어기 LCD, 학습 기계 LCD, 전자 사전 LCD, MP3 LCD, 컴퓨터, 제어판 LCD, CNC 연료 충전기 LCD, 산업용 컴퓨터 LCD, 게임 콘솔 LCD,영구 달력 LCD, 시계 LCD. 기기 LCD. 의료기 LCD, 온도계 LCD, 가전 LCD, 엘리베이터 LCD, 엘리베이터용 LCD.
