제품 상세 정보:
|
| 제품: | 1.27인치 컬러 OLED | 결의: | 128x96 픽셀 해상도 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | 8비트 68XX/80XX 평행한, 4-와이어 SPI, I2C |
| 색상 표시: | 전체 색상 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 33.70×26.90×1.60(mm) | 활동 영역: | 25.708 × 19.28 (mm) |
| 픽셀 피치: | 0.067×0.201(mm) | 작동 온도: | +70' Ｃ에 대한 -40' Ｃ |
| 저장 온도: | +85' Ｃ에 대한 -40' Ｃ | 드라이버 IC: | SSD1351 |
| 논리용 공급 전압: | 1.65~3.5V | 핀 번호: | 30개 핀 |
| IC 패키지 유형: | COF | 모듈 연결 유형: | ZIF |
| 의무: | 1/96 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 128x96 AMOLED 디스플레이 모듈,30 PINS AMOLED 디스플레이 모듈,의료기기 AMOLED 디스플레이 모듈 |
||
1.27인치 AMOLED UG-2896GDEAF11 SSD1351 컨트롤러 128x96 패시브 매트릭스 제품 설명
유기 광 발사 다이오드 (OLED) 는 새로운 세대의 기술이며, 더 밝고 명확한 이미지와 더 민첩한 반응 속도입니다. 이 OLED 1.27 인치 모델은UG-2896GDEAF11 OLED 디스플레이는 128 RGB x 96 점 개별이 OLED 모듈은 가볍고, 저전력 및 작은, 다양한 인터페이스가 옵션입니다; 그것은 기본 SPI, 병렬 및 I2C 인터페이스입니다.
활성 영역의 크기는 모듈 차원 33.70 × 26.90 × 1.60 (mm), 활성 영역 차원 25.708 × 19.28 (mm) 의 1.27 ′′ 대각선입니다. 이 1.27인치 OLED 디스플레이는 SSD1351 IC가 내장되어 있으며 높은 콘트라스트 비율을 자랑합니다.,000: 1. 논리 공급 전압은 1.65V-3.5V에서, 전형적인 값은 3V입니다. 그것은 의료 장치, POS 시스템, 화이트 상품, 가정용 애플리케이션과 같은 응용 프로그램에 대합니다.산업용 기기자동화, 오디오/비주얼 디스플레이 시스템, 개인 관리 장비, 가정용품, 자동차 디스플레이, 동적 정보 디스플레이 등
특징:
| 제품: | 1.27인치 컬러 OLED | 결의: | 128x96 픽셀 해상도 |
|---|---|---|---|
| 표시 모드: | 패시브 매트릭스 | 인터페이스: | 8비트 68XX/80XX 병렬, 4선 SPI, I2C |
| 표시 색상: | 풀 컬러 | 광학: | 모든 관점 |
| 윤곽 Dim.: | 33.70 × 26.90 × 1.60 (mm) | 액티브 영역: | 25.708 × 19.28 (mm) |
| 픽셀 피치: | 0.067 × 0.201 (mm) | 작동 온도: | -40°C ~ +70°C |
| 저장 온도: | -40°C ~ +85°C | 드라이버 IC: | SSD1351 |
| 로직을 위한 공급 전압: | 1.65~3.5V | 핀 번호: | 30 핀 |
| IC 패키지 유형: | COF | 모듈 연결 타입: | ZIF |
| 임무: | 1/96 | 준수: | REACH 및 RoHS 준수 |
작동용 공급 전압 (VDD): -0.3- 4V
I/O 핀 (VDDIO) 의 공급 전압: -0.3 - 4V
디스플레이용 공급 전압 (VDDH): -0.3 - 15V
사용 시간 (80 cd/m2): 10,000 시간
> 위의 모든 전압은 VSS = 0V의 기준입니다.
> 이 모듈이 위의 절대적 최대 용량 이상으로 사용되면 모듈의 영구적 파열이 발생할 수 있습니다. 또한 정상적인 작업에이 모듈을 3 섹션에 따른 조건에서 사용하는 것이 바람직합니다.이 모듈이 이러한 조건을 초과하면 모듈의 오작동이 발생할 수 있으며 모듈의 신뢰성이 악화 될 수 있습니다.
> 정의된 온도 범위에는 편광기가 포함되지 않습니다. 편광기의 최대 견딜 수있는 온도는 80C입니다.
> VCC = 14.0V, Ta = 25°C, 50% 체크보드. 소프트웨어 구성은 4.5 섹션 초기화를 따릅니다. 사용 기간은 초기 밝기의 50%로 지정됩니다.방온에서의 평균 작동 수명은 고온 조건에서의 가속 작동으로 추정됩니다..

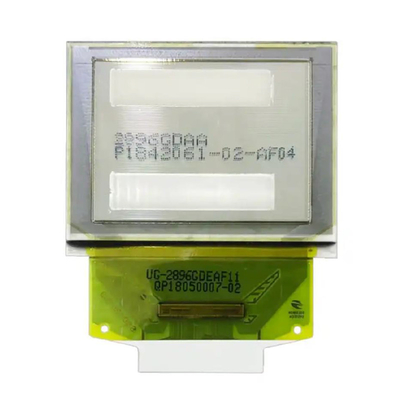

1.27인치 AMOLED UG-2896GDEAF11 SSD1351 컨트롤러 128x96 패시브 매트릭스 제품그림

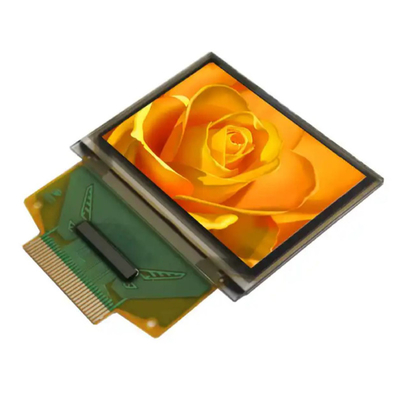

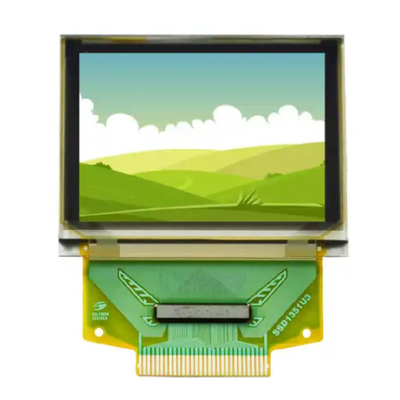

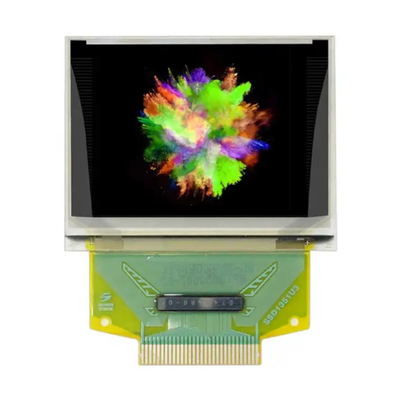

1.27인치 AMOLED UG-2896GDEAF11 SSD1351 컨트롤러 128x96 패시브 매트릭스 제품사진
OEL 디스플레이 모듈에 대한 설계 주의 사항
1) 절대 최대 등급은 OEL 디스플레이 모듈에 대해 초과 할 수없는 등급이며 이러한 값이 초과되면 패널 손상이 발생할 수 있습니다.
2) 소음으로 인한 오작동의 발생을 방지하기 위해 VIL 및 HIV 사양을 만족시키고 동시에 신호 라인 케이블을 가능한 한 짧게하십시오.
3) 전력 회로 (VDD) 에 과잉 전류 예방 장치 (피지, 등) 를 설치하는 것이 좋습니다. (보증 값: 0.5A)
4) 주변 장치와 상호 소음 간섭의 발생을 피하기 위해 충분한 주의를 기울여야 합니다.
5) EMI의 경우, 기본적으로 장비 측면에서 필요한 조치를 취하십시오.
6) OEL 디스플레이 모듈을 고정 할 때 외부 플라스틱 하우스를 고정하십시오.
7) OEL 디스플레이 모듈의 전원 공급 장치가 OEL 디스플레이 패널이 작동 중인 동안 주 배터리를 꺼내는 등의 오류로 인해 강제로 종료되면우리는 이 OEL 디스플레이 모듈의 품질을 보장할 수 없습니다..
8) IC 칩의 뒷면에 연결되는 전기 전력은 다음과 같습니다: SSD1333
* 위의 것 이외의 다른 전력과의 연결 (접촉) 은 IC의 파열로 이어질 수 있습니다.
AMOLED 드라이버 기술
PMOLED와 달리 AMOLED는 각 픽셀 단위마다 2개의 트랜지스터와 1개의 콘덴서 (즉 2T1C) 로 구성되어 있으며, 이는 AMOLED의 가장 기본적인 픽셀 드라이브 회로 방법이다.밝기 균일성 같은 성능 보상 고려, 더 많은 트랜지스터와 콘덴서도 설계 할 수 있습니다. 활성 드라이브의 각 픽셀에는 스위치 기능이있는 얇은 필름 트랜지스터가 장착되어 있습니다.그리고 각 픽셀은 전하 저장 컨덴시터로 장착되어 있습니다., 주변 드라이브 회로와 디스플레이 배열은 동일한 유리 기판에 통합됩니다. 활성 매트릭스의 드라이버 회로는 디스플레이에 숨겨져 있습니다.통합 및 소형화를 쉽게 만드는또한, 주변 드라이브 회로와 화면 사이의 연결 문제가 해결되기 때문에, 생산성과 신뢰성은 어느 정도 향상됩니다.액티브 드라이버의 뛰어난 특징은 일정한 전류 드라이브 회로가 디스플레이 화면에 통합되어 있다는 것입니다, 그리고 각 빛 방출 픽셀은 매트릭스 주소를 위한 얇은 필름 트랜지스터에 대응하며, 빛 방출 드라이버에는 얇은 필름 트랜지스터, 전하 저장 용도장 등이 포함됩니다.
액티브 드라이브는 저장 효과를 가진 정적 드라이브 모드이며 스캔 전극의 수에 의해 제한되지 않는 100% 부하로 작동 할 수 있습니다.그리고 각각의 픽셀에 대해 선택적으로 독립적으로 조정할 수 있습니다., 작업 주기의 문제없이, 높은 밝기와 높은 해상도를 달성하기 쉽습니다.활성 드라이버는 독립적으로 낮은 밝기로 빨간색과 파란색 픽셀의 회색 스케일을 조정할 수 있습니다, 이는 OLED 컬러화 실현에 더 유리한 것입니다. OLED 디스플레이 장치는 다이오드 특성을 가지고 있으므로 원칙적으로 일방 DC 드라이브입니다.나노미터 범위의 유기 빛 방출 필름의 두께로 인해, 광출력 영역 크기는 일반적으로 100 미크론 이상이며 장치는 명백한 용량 특성을 가지고 있습니다.많은 드라이브 회로는 앞동기 일정한 전류와 역동 일정한 전압의 운전 모드를 채택합니다..
실제 제품에서는 AMOLED 이미지 품질에 영향을 미치는 다양한 요소가 더 복잡합니다. 일부는 특정 요소가 주도적인 역할을하고 일부는 다양한 요소의 결과일 수 있습니다.AMOLED 이미지 품질 저하로 이어지는 요인, 산업은 다양한 드라이브 보상 기술을 연구했으며 해당 보상 회로를 대략적으로 전압 보상 방법으로 나눌 수 있습니다.현재 보상 방법, 디지털 드라이브 보상 방법, 외부 보상 방법 등과 비교하여 AMOLED 이미지 품질 저하를 개선하는 프로세스 기술 및 장비 기술,회로 개선 수단이 더 효율적입니다.. 드라이버 보상 기술은 AMOLED 드라이버의 핵심 및 어려운 포인트이며 TFT LCD 드라이버에 비해 AMOLED 드라이버의 특수 특징이기도합니다.
