제품 상세 정보:
|
| 제품: | 145인치 컬러 OLED | 결의: | 160x128 픽셀 해상도 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | 8비트 68XX/80XX 평행한, 4-와이어 SPI, I2C |
| 색상 표시: | 전체 색상 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 350.80 x 30.80 x 1.60 (mm) | 활동 영역: | 28.78 x 23.024 (mm) |
| 픽셀 피치: | 00.06 x 0.18 (mm) | 작동 온도: | +70' Ｃ에 대한 -40' Ｃ |
| 저장 온도: | +85' Ｃ에 대한 -40' Ｃ | 드라이버 IC: | SSD1333 |
| 논리용 공급 전압: | 1.65~3.5V | 핀 번호: | 30개 핀 |
| IC 패키지 유형: | COF | 모듈 연결 유형: | ZIF |
| 의무: | 1/128 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 30 핀 AMOLED 디스플레이,1.45인치 AMOLED 디스플레이,160x128 AMOLED 디스플레이 |
||
145인치 AMOLED UG-6028GDEEF01 SSD1333 컨트롤러 160x128 패시브 매트릭스 30 핀 ZIF 연결제품 설명
유기 광 발광 다이오드 (OLED) 는 새로운 세대의 기술이며, 더 밝고 명확한 이미지와 더 민첩한 반응 속도입니다.UG-6028GDEEF01 OLED 디스플레이는 160 x 128 점 개별 모노 컬러로 이루어져 있습니다. 이 OLED 모듈은 가볍고 저전력 및 작으며, 선택적으로 다른 인터페이스가 있습니다. 기본 SPI,평행 및 I2C 인터페이스.
활동 영역의 크기는 모듈의 차원과 1.45 ′′ 대각선입니다350.80 x 30.80 x 1.60 (mm), 활동 영역 크기28.78 x 23.024 (mm)이 1.45 인치 OLED 디스플레이는 SSD1333 IC를 내장하고 있으며 높은 콘트라스트 비율 20,000: 1. 논리 공급 전압은 1.65V-3.5V 사이이며 일반적인 값은 3V입니다.그것은 의료 장치와 같은 응용 프로그램에 대합니다,POS 시스템, 백화품, 가정용 애플리케이션, 산업용 기기, 자동화, 오디오/비주얼 디스플레이 시스템, 개인 관리용 기기, 가정용품, 자동차 디스플레이,동적 정보 표시 등.
특징:
| 제품: | 145인치 컬러 OLED | 결의: | 160x128 픽셀 해상도 |
|---|---|---|---|
| 표시 모드: | 패시브 매트릭스 | 인터페이스: | 8비트 68XX/80XX 병렬, 4선 SPI, I2C |
| 표시 색상: | 풀 컬러 | 광학: | 모든 관점 |
| 윤곽 Dim.: | 350.80 × 30.80 × 1.60 (mm) | 액티브 영역: | 28.78 × 23.024 (mm) |
| 픽셀 피치: | 00.06 × 0.18 (mm) | 작동 온도: | -40°C ~ +70°C |
| 저장 온도: | -40°C ~ +85°C | 드라이버 IC: | SSD1333 |
| 로직을 위한 공급 전압: | 1.65~3.5V | 핀 번호: | 30 핀 |
| IC 패키지 유형: | COF | 모듈 연결 타입: | ZIF |
| 임무: | 1/128 | 준수: | REACH 및 RoHS 준수 |
작동용 공급 전압 (VDD): -0.3- 4V
I/O 핀 (VDDIO) 의 공급 전압: -0.3 - 4V
디스플레이용 공급 전압 (VDDH): -0.3 - 15V
사용 시간 (80 cd/m2): 10,000 시간
> 위의 모든 전압은 VSS = 0V의 기준입니다.
> 이 모듈이 위의 절대적 최대 용량 이상으로 사용되면 모듈의 영구적 파열이 발생할 수 있습니다. 또한 정상적인 작업에이 모듈을 3 섹션에 따른 조건에서 사용하는 것이 바람직합니다.이 모듈이 이러한 조건을 초과하면 모듈의 오작동이 발생할 수 있으며 모듈의 신뢰성이 악화 될 수 있습니다.
> 정의된 온도 범위에는 편광기가 포함되지 않습니다. 편광기의 최대 견딜 수있는 온도는 80C입니다.
> VCC = 14.0V, Ta = 25°C, 50% 체크보드. 소프트웨어 구성은 4.5 섹션 초기화를 따릅니다. 사용 기간은 초기 밝기의 50%로 지정됩니다.방온에서의 평균 작동 수명은 고온 조건에서의 가속 작동으로 추정됩니다..

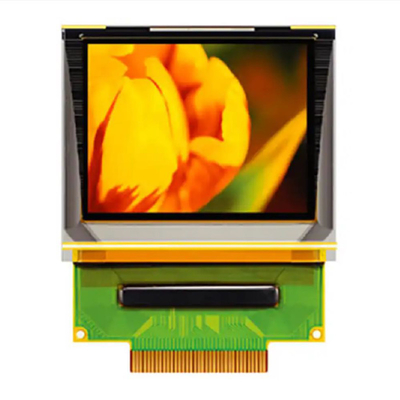

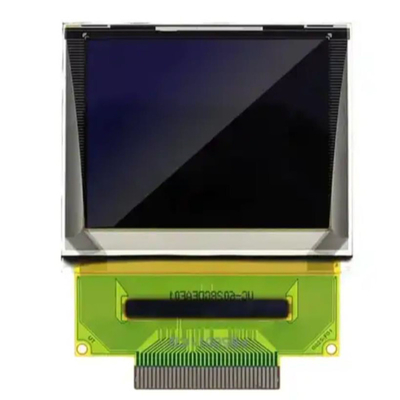

145인치 AMOLED UG-6028GDEEF01 SSD1333 컨트롤러 160x128 패시브 매트릭스 30 핀 ZIF 연결제품그림

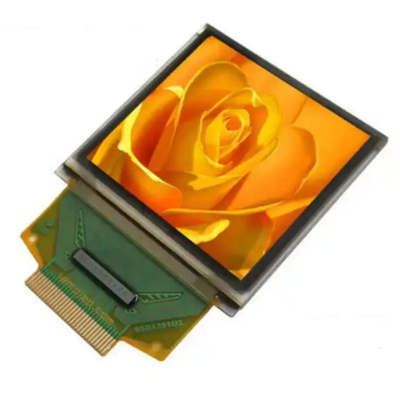

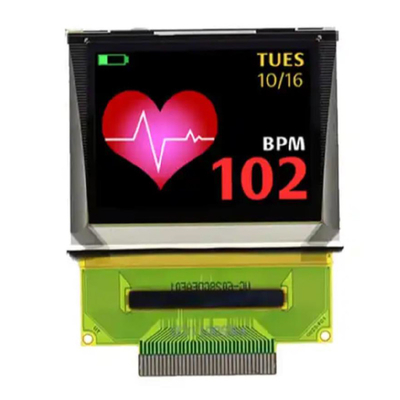

145인치 AMOLED UG-6028GDEEF01 SSD1333 컨트롤러 160x128 패시브 매트릭스 30 핀 ZIF 연결제품사진
OEL 디스플레이 모듈에 대한 설계 주의 사항
1) 절대 최대 등급은 OEL 디스플레이 모듈에 대해 초과 할 수없는 등급이며 이러한 값이 초과되면 패널 손상이 발생할 수 있습니다.
2) 소음으로 인한 오작동의 발생을 방지하기 위해 VIL 및 HIV 사양을 만족시키고 동시에 신호 라인 케이블을 가능한 한 짧게하십시오.
3) 전력 회로 (VDD) 에 과잉 전류 예방 장치 (피지, 등) 를 설치하는 것이 좋습니다. (보증 값: 0.5A)
4) 주변 장치와 상호 소음 간섭의 발생을 피하기 위해 충분한 주의를 기울여야 합니다.
5) EMI의 경우, 기본적으로 장비 측면에서 필요한 조치를 취하십시오.
6) OEL 디스플레이 모듈을 고정 할 때 외부 플라스틱 하우스를 고정하십시오.
7) OEL 디스플레이 모듈의 전원 공급 장치가 OEL 디스플레이 패널이 작동 중인 동안 주 배터리를 꺼내는 등의 오류로 인해 강제로 종료되면우리는 이 OEL 디스플레이 모듈의 품질을 보장할 수 없습니다..
8) IC 칩의 뒷면에 연결되는 전기 전력은 다음과 같습니다: SSD1333
* 위의 것 이외의 다른 전력과의 연결 (접촉) 은 IC의 파열로 이어질 수 있습니다.
AMOLED에 관한 것 (가장)
빛 색상 변환
빛 색 변환은 푸른 OLED와 빛 색 변환 필름 배열을 결합하여 푸른 OLED 장치를 먼저 준비합니다.그리고 그 다음 높은 에너지 파란색 빛 흥분 빛 색상 변환 물질은 빨간 빛과 녹색 빛을 얻기 위해 사용됩니다전체 색상을 얻을 수 있습니다.
이 기술의 핵심은 광색 변환 재료의 색 순수성과 광색 효율성을 향상시키는 것입니다. 이 기술은 금속 마스크 정렬 기술을 필요로하지 않습니다.하지만 파란색 OLED 부품만 증발합니다., 이것은 미래에 큰 크기의 풀 컬러 OLED 디스플레이를 위한 가장 유망한 풀 컬러 기술 중 하나입니다.
그러나 그 단점은 밝은 색 변환 물질이 환경의 파란색 빛을 쉽게 흡수하여 이미지 대비가 감소한다는 것입니다.그리고 빛 가이드는 또한 이미지 품질의 감소로 이어질 것입니다이 기술을 익히고 있는 일본의 Idemitsu Kosan Co., Ltd.는 10인치 OLED 디스플레이를 생산했습니다.
컬러 필터 필름
이 기술은 화이트 OLED를 컬러 필터 필름과 결합하여 먼저 화이트 OLED를 방출하는 장치를 준비하고,그리고 다음 색상 표시를 달성하기 위해 세 가지 기본 색상을 결합.
이 기술의 핵심은 고효율과 고순도 백색 빛을 얻는 것입니다. 그리고 이 생산 과정은 금속 마스크 정렬 기술을 필요로 하지 않습니다.그리고 LCD 액체 결정 디스플레이의 성숙한 컬러 필터 필름 생산 기술을 사용할 수 있습니다큰 크기의 풀 컬러 OLED 디스플레이 TV에서 큰 잠재력을 가지고 있습니다.
하지만 이 기술로 빛의 3분의 2가 색 필터를 통해 사라집니다.일본 의 TDK Corporation 와 미국 의 Kodak Corporation 는 OLED 디스플레이 를 만들기 위해 이 방법 을 사용 한다.
OLED 픽셀 드라이버 회로 설계
보상 회로 설계 1
어떻게 작동하는지
보상 회로 설계 2
