제품 상세 정보:
|
| 제품: | 3.12인치 패시브 OLED | 결의: | 256x64 픽셀 해상도 |
|---|---|---|---|
| 인터페이스: | 평행, SPI 선택 | 색상 표시: | 하얗고 노랗습니다 |
| 광학: | 모든 시야 각도 | 표시 모드: | 수동 매트릭스 |
| 개요는 흐려집니다.: | 88.00 (W) x27.80 (H) | 드라이버 IC: | SSD1322 |
| 활동 영역: | 76.78 (W) Ｘ 19.18 (H) | 픽셀 피치: | 0.30 (W) Ｘ 0.30 (H) |
| 작동 온도: | -40°C ~ +80°C | 저장 온도: | +85' Ｃ에 대한 -40' Ｃ |
| 공급 전압: | 2.4~3.5V | 핀 번호: | 30개 핀 |
| IC 패키지 유형: | COF | 모듈 연결 유형: | 플러그 인 접속 |
| 의무: | 1/64 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 3.12 OLED 디스플레이 모듈,256*64 점 OLED 디스플레이 모듈,평행 OLED 디스플레이 모듈 |
||
UG-5664ASWEF013.12" 256*64 점 OLED 디스플레이 모듈 SPI/평행/I2C 인터페이스표시 설명
유기 광 발사 다이오드 (OLED) 는 더 밝고 명확한 이미지 및 더 민첩한 반응을 가능하게 하는 차세대 기술입니다. 이 OLED 3.12인치 모델 UG-5664ASWEF01 OLED 디스플레이는 256 x 64 점 개별 rmonochrome로 만들어집니다.이 OLED 모듈은 가볍고, 낮은 전력 소비, 작은 크기이며, 다양한 인터페이스 옵션이 있습니다. 그것은 기본 SPI, 병렬 및 I2C 인터페이스입니다.
활성 영역의 크기는 3.12 인치 직선, 모듈의 크기는 88.00 (W) x 27.80 (H) mm이며 활성 영역의 크기는 76.78 (W) x 19.18 (H) mm입니다. 이 3.12인치 OLED 디스플레이는 내장 IC SSD1322과 20의 높은 대비 비율을 가지고 있습니다.,000:1논리 공급 전압 범위는 2.4V-2.6V이며 일반적인 값은 2.5V입니다. 의료 장비, POS 시스템, 백화품, 가정용 애플리케이션,산업용 기기, 자동화, 오디오 비주얼 디스플레이 시스템, 개인 관리 장비, 가정용품, 자동차 디스플레이, 동적 정보 디스플레이 등.
특징
이 3.12인치 OLED 디스플레이는 +25°C에서 "10 마이크로초"의 빠른 응답 시간을 가지고 있습니다.
이 OLED 3.12인치 256x64 제품에는 무한한 관측 각도 "최고 175도"가 있습니다.
이 3.12" 평행, SPI OLED 제품은 매우 얇은 두께를 가지고 있습니다.
이 3.12인치 흰색/노란색 OLED 제품은 디스플레이할 때 백라이트가 필요하지 않으며 자발적으로 조명합니다.
이 3.12 인치 모노 OLED 제품은 높은 밝기를 가지고 있으며 이 제품은 최대 2000의 대비 비율을 가지고 있습니다:1.
이 3.12 OLED 256x64 제품은 "-40 °C ~ 85 °C"라는 극대 폭의 작동 온도 범위를 가지고 있습니다.
이 SPI 3.12인치 OLED 제품은 전력 소모가 낮아서 CO2 배출량을 줄입니다.
| 제품: | 3.12인치 패시브 OLED |
| 결의: | 256x64 픽셀 해상도 |
| 인터페이스: | 평행, SPI 선택 |
| 표시 모드: | 패시브 매트릭스 |
| 표시 색상: | 흰색, 노란색 |
| 광학: | 모든 관점 |
| 액티브 영역: | 76.78 (W) X 19.18 (H) |
| 윤곽 Dim.: | 88.00 (W) X27.80 (H) |
| 픽셀 피치: | 0.30 (W) × 0.30 (H) |
| 작동 온도: | -40°C ~ +80°C |
| 저장 온도: | -40°C ~ +85°C |
| 공급 전압: | 2.4~3.5V |
| 모듈 연결 타입: | 연결 장치 |
| 드라이버 IC: | SSD1322 |
| 핀 번호: | 30 핀 |
| IC 패키지 유형: | COF |
| 임무: | 1/64 |
| 준수: | REACH 및 RoHS 준수 |

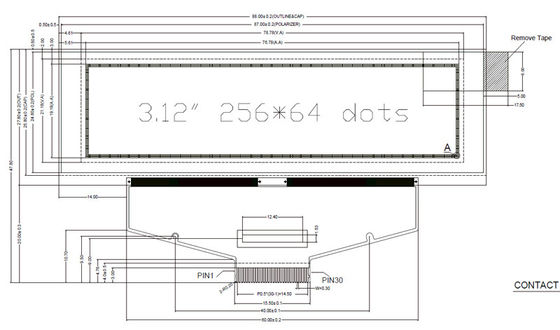

UG-5664ASWEF01 3.12 "인치 256x64 픽셀 해상도 COF OLED 디스플레이와 SSD1322 병렬 SPI II 인터페이스 도화
DC 특성
다른 규정이 없는 한, VSS에 참조되는 전압; VDD =2.5V, VCI =2.8V, VCC =12.0V, IREF = 10uA
(Ta = 22±3°C, 60±10%RH)
AC 특성
조건:VSS에 참조되는 전압, VDD=2.4~2.6VVCI=2.4~3.5V, TA=25C
참고:
(1) FOSC는 내부 오시레이터의 주파수 값을 나타냅니다. 값은 명령어 B3h A[7:4]가 기본값에 있을 때 측정됩니다.
(2) D: 분할 비율 (예정값 = 2). K: 행 기간 당 표시 시계의 수 (예정값 = 138)
자세한 설명은 (Set Display Clock Divide Ratio/Oscillator Frequency, B3h) 를 참조하십시오.
전기 광학적 특성
아래의 모든 데이터는 조건 (Ta = 22±3°C,60±10%RH) 을 기반으로 합니다.

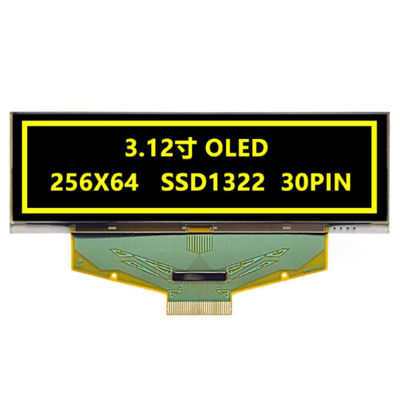

UG-5664ASWEF01 3.12 "인치 256x64 픽셀 해상도 COF OLED 디스플레이와 SSD1322 병렬 SPI II 인터페이스 제품 이미지
SAEF 테크놀로지는 전문 OLED 모듈 공급 업체입니다.
우리는 표준 수동 매트릭스 OLED (PMOLED) / OLED 점 매트릭스 디스플레이 및 사용자 정의 디자인 캐릭터 OLED 모듈, 그래픽 OLED 디스플레이 및 OLED 디스플레이 패널의 광범위한 범위를 제공합니다.기계 구조는 Chip on Board (COB) 를 포함합니다., 칩 온 글래스 (COG) 및 TAB (테이프 자동 결합) 유형. 고객은 STN LCD에서 OLED 디스플레이로 응용 프로그램을 쉽게 업그레이드 할 수 있습니다. SAEF OLED 모듈은 모든 중요한 장점을 갖추고 있습니다.:
· 더 빠른 반응 시간 +25 °C에서 10 μsec.
· 제한 없는 관점 175도까지
· 얇은 ✅ 백라이트가 필요없고 자발적으로 발산
· 높은 밝기
· 높은 콘트라스트 비율0001
· 넓은 작동 온도 -40 °C ~ 80 °C
· 낮은 전력 소비
SAEF 테크놀로지의 그래픽 OLED 디스플레이는 COB, COG 및 TAB 수동 매트릭스 기술을 포함한 세 가지 기계 구조로 제공됩니다.50x16 OLED 그래픽 디스플레이에서 사용할 수 있는 그래픽 모노크롬 OLED 해상도, 64x128 OLED, 100x16 OLED, 100x32 그래픽 OLED, 200x16 그래픽 OLED, OLED 128x32, OLED 디스플레이 128x64, OLED 128x128, 그리고 256x64 OLED 디스플레이SAEF 제품군의 그래픽 OLED 디스플레이에는 탑재된 컨트롤러와 인터페이스가 있습니다.이 OLED 디스플레이 모듈은 해상도 / 색상에 따라 3V 또는 5V의 전압을 구동합니다.
SAEF는 0.42"에서 5.5" OLED 크기의 다양한 OLED 디스플레이 모듈을 제공합니다. 예를 들어 0.42" 마이크로 OLED 디스플레이, 0.49" OLED 디스플레이, 0.5" OLED 디스플레이, 0.54" OLED 디스플레이, 0.66" 미니 OLED 디스플레이,0.69" OLED, 0.77" OLED 디스플레이, 0.87" OLED 디스플레이 모듈0.91" OLED 디스플레이, 0.95" OLED, 0.96" OLED 디스플레이, 1.5" OLED 디스플레이, 2" OLED, 2.4" OLED, 2.7" OLED 디스플레이, 3.12 ′′ OLED 디스플레이, 5.5인치 OLED 디스플레이, 그리고 맞춤형 디자인 솔루션
