제품 상세 정보:
|
| 제품: | 3.12인치 패시브 OLED | 결의: | 256x64 픽셀 해상도 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | 평행, SPI 선택 |
| 색상 표시: | 하얗고 노랗습니다 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 88.00 (W) x27.80 (H) | 활동 영역: | 76.78 (W) Ｘ 19.18 (H) |
| 픽셀 피치: | 0.30 (W) Ｘ 0.30 (H) | 작동 온도: | -40°C ~ +80°C |
| 저장 온도: | +85' Ｃ에 대한 -40' Ｃ | 드라이버 IC: | SSD1322 |
| 공급 전압: | 2.4~3.5V | 핀 번호: | 30개 핀 |
| 순응성: | 순응한 한계와 로에스 | IC 패키지 유형: | COF |
| 모듈 연결 유형: | ZIF | 의무: | 1/64 |
| 강조하다: | 256*64 점 OLED 디스플레이 모듈,실내 OLED 디스플레이 모듈,3.12 OLED 디스플레이 모듈 |
||
3.12인치 OLED 디스플레이 모듈, 3.12인치 256*64 점 OLED 디스플레이 모듈 소개
유기 광 발사 다이오드 (OLED) 는 새로운 세대의 기술이며, 더 밝고 명확한 이미지와 더 민첩한 반응 속도입니다.SFOS312YZ-7091AN OLED 디스플레이는 256 x 64 점의 개별 모노 컬러로 만들어집니다.이 OLED 모듈은 가볍고, 저전력 및 작은, 다양한 인터페이스가 옵션입니다; 그것은 기본 SPI, 병렬 및 I2C 인터페이스입니다.
활성 영역의 크기는 모듈의 크기가 88.00 (W) x 27.80 (H) mm, 활성 영역의 크기가 76.78 (W) x 19.18 (H) mm인 3.12 ′′ 대각선입니다. 이 3.12인치 OLED 디스플레이는 SSD1322 IC가 내장되어 있으며 높은 콘트라스트 비율을 자랑합니다.,000: 1. 논리 공급 전압은 2.4V-2.6V에서 다양하며, 일반적인 값은 2.5V입니다. 의료 장치, POS 시스템, 백화품, 가정용 애플리케이션과 같은 응용 프로그램에 적합합니다.산업용 기기자동화, 오디오/비주얼 디스플레이 시스템, 개인 관리 장비, 가정용품, 자동차 디스플레이, 동적 정보 디스플레이 등
특징
| 제품: | 3.12인치 패시브 OLED | 결의: | 256x64 픽셀 해상도 |
|---|---|---|---|
| 표시 모드: | 패시브 매트릭스 | 인터페이스: | 평행, SPI 선택 |
| 표시 색상: | 흰색, 노란색 | 광학: | 모든 관점 |
| 윤곽 Dim.: | 88.00 (W) X27.80 (H) | 액티브 영역: | 76.78 (W) X 19.18 (H) |
| 픽셀 피치: | 0.30 (W) × 0.30 (H) | 작동 온도: | -40°C ~ +80°C |
| 저장 온도: | -40°C ~ +85°C | 드라이버 IC: | SSD1322 |
| 공급 전압: | 2.4~3.5V | 핀 번호: | 30 핀 |
| 준수: | REACH 및 RoHS 준수 | IC 패키지 유형: | COF |
| 모듈 연결 타입: | ZIF | 임무: | 1/64 |

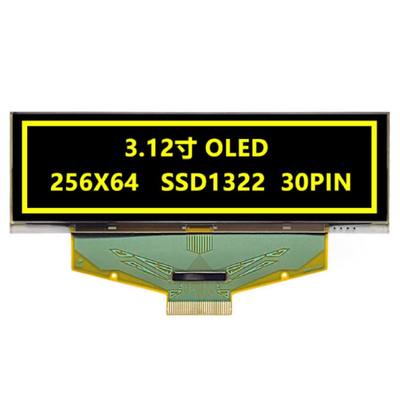

3.12 인치 256x64 픽셀 COF OLED 디스플레이 그림
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 |
|
공급 전압 |
VDD | -0.5 | 2.75 | V |
| VCC | -0.5 | 21 | V | |
| VDDIO | -0.5 | VCI | V | |
| VCI | -0.3 | 4 | V | |
| 작동 온도 | TOP | -40 | 85 | .C |
| 저장 온도 | TSTG | -65 | 150 | .C |
| 수명 (100 cd/m2) | 20,000 | - | 시간 | |
| 수명 (90 cd/m2) | 25,000 | - | 시간 | |
| 수명 (80 cd/m2) | 30,000 | - | 시간 |
광학 특성
|
|
기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
|
밝기 (외부에서 공급되는 VCC) |
Lbr |
참고 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (백색) | (x) (y) | C.I.E. 1931 년 | 00.2527 | 0.290.31 | 0.330.35 | |
| 어두운 방 대조 | CR | - | 2000:1 | - | |
|
| 관점 | 160 | - | - | 학위 |
DC 특성
|
|
기호 | 조건 | 분 | 유형 | 맥스 |
단위 |
| 논리 공급 전압 | VDD | 2.4 | 2.5 | 2.6 | V | |
| 작동용 공급 전압 | VCI | 2.4 | 2.8 | 3.5 | V | |
| I/O 핀의 전원 공급 장치 | VDDIO | 1.65 | VCI | V | ||
|
OLED의 작동 전압 |
VCC |
참고 5 |
11.5 |
12 |
12.5 |
V |
|
높은 수준의 입력 |
HIV |
IOUT = 100μA, 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| 낮은 수준의 입력 | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDDIO | V |
| 높은 수준의 출력 | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| 낮은 수준의 출력 | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDDIO | V |
| VCI의 작동 전류 | ICI | - | 95 | 120 | μA | |
| VCC용 작동 전류 | ICC |
참고 6 |
- |
34.5 |
40 |
mA |
| VDD를 위한 휴식 모드 전류 | IDD, SLEEP | 참고 8 | - | 1 | 10 | μA |
| VDDIO를 위한 휴식 모드 전류 | IDDIO, 잠자리 | 참고 8 | 1 | 10 | ||
|
VCI를 위한 잠자리 모드 전류 |
ICI, SLEEP | 참고 8 | - | 2 | 50 |
μA |

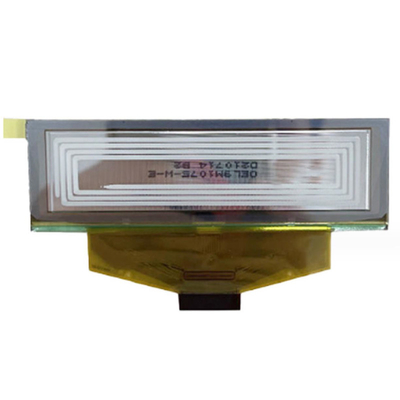

3.12"인치 256x64 픽셀 COF OLED 디스플레이 제품 이미지
