제품 상세 정보:
|
| 제품: | 1.9인치 TFT | 터치 화면: | 정전식 터치 패널(CTP) |
|---|---|---|---|
| 결의: | 170x320 | 관측 방향: | IPS 전체 시야각(80/80/80/80) |
| 인터페이스: | SPI/RGB | 외형치수: | 25.8 x 49.72 x 1.43mm |
| 활동 영역: | 42.72x22.7mm | 드라이버 IC: | ST7789V 또는 동급 |
| 핀 번호: | 30개 핀 | 연결: | 연결(사용자 정의 가능) |
| 표면 휘도: | 350cd/m2(니트) | LED 수명: | 40,000시간 |
| 강조하다: | PCAP TFT 디스플레이 170x320,1.9 " PCAP TFT 디스플레이,SPI TFT 터치 디스플레이 |
||
1.9인치 터치 스크린, TFT LCD 1.9인치
제품 간략한 검토
크기: 1.9인치 TFT LCD 디스플레이
해상도: 170×320점
관측 방향: IPS
인터페이스: RGB, SPI
운전자 IC:ST7789V
제어판: 아니
밝기 (cd/m2): 330
구멍을 통과한 프레임: 아니
터치 스크린: 프로젝션 용량 터치 패널 (PCAP)
설명
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching device이 모듈은 TFT LCD 모듈, 드라이버 회로 및 백라이트 단위로 구성됩니다. PPI는 1 인치 당 픽셀, 해상도를 참조합니다.9 ′′ 인치에는 170 ((RGB) X320 점이 포함되어 있습니다. (170 수평 × 320 수직 픽셀 배열)SF-TC190ASJ-8977A-CT TFT LCD 모델은 SPI와 RGB 인터페이스를 지원합니다. 운전 LCD 패널의 공급 전압 (VCC) 은 2.4V에서 3.3V입니다. 일반적인 값은 2.8V입니다..임베디드 시스템, 자동화, GPS, 의료 장비, 산업 장치, 보안 장비에서 TFT 디스플레이가 고품질과 다채로운 이미지를 필요로하는 데 사용할 수 있습니다.
SF-TC190ASJ-8977A-CT는 밝기 330 cd/m2 (일반적 값) 의 IPS-LCD 타입 TFT입니다. 밝기는 1000 닛을 달성 할 수 있습니다. 더 자세한 내용은 판매에 문의하십시오.-20°C에서 +70°C까지 온도에서 작동 할 수 있습니다저장 온도는 -30°C에서 +80°C입니다.
생산 정보
| 제품: | 10.9인치 TFT |
| 결의: | 170 × 320 |
| 인터페이스: | SPI / RGB |
| 터치 화면: | 용량 터치 패널 (CTP) |
| 관측 방향: | IPS 전체 시야 각도 (80/80/80/80) |
| 윤곽 차원: | 250.8 × 49.72 × 1.43 밀리미터 |
| 액티브 영역: | 420.72 × 22.7mm |
| 핀 번호: | 30 핀 |
| 표면 밝기: | 350 Cd/m2 (니트) |
| 드라이버 IC: | ST7789V 또는 동등 |
| 연결: | 플러그 (자격화 할 수 있습니다) |
| LED 수명: | 401000시간 |
| 작동 온도: | 20°C ~ +70°C |
| 준수: | REACH 및 RoHS 준수 |
1.9인치 터치 스크린, TFT LCD 1.9인치 제품 도면
핀 정의
PIN1 GND 전력 단속
Pin2 VDD 전원 공급 장치, VDD=2.4V~3.3V
PIN3 IM2when IM1=0, IM2=0,8080-8bit;when IM1=1, IM2=1,4-line SPI 직렬 I/F
핀4 IM1
PIN5 RESET이 신호는 장치를 재설정합니다. 그리고 그것은 칩을 올바르게 초기화 하기 위해 적용되어야 합니다. 신호는 낮은 활성입니다.
핀6 CS 칩 선택 핀; 낮은 활성화, 높은 비활성화.
PIN7 D/C (SPI-SCL) 8080 시리즈 마이크로프로세서로 연결할 때, 이 핀은 데이터/명령 선택 핀을 수신한다. 이 핀은 4선 연속 인터페이스로 사용된다.
PIN8 WR ((SPI-RS) 8080 시리즈 마이크로프로세서에 연결할 때,이 핀은 4선 직렬 인터페이스에서 데이터 / 명령 선택 핀을 표시하는 문자 신호를 수신합니다.
PIN9 RD8080 시리즈 마이크로프로세서로 연결할 때,이 핀은Read 신호를 수신합니다.이 핀이 낮게 당겨서칩이 선택되면 읽기 작업이 시작됩니다.서열 인터페이스가 선택되면,이 핀은 지상으로 연결돼 있어야 합니다.
핀10 SDASPI 인터페이스 입력/출력 핀. 데이터는 SCL 신호의 상승 지대에 고정됩니다.
핀11-핀18 D0-D7 MCU 평행 인터페이스 데이터 버스
PIN19 NC 연결이 안 됩니다
핀20 LEDA LED 아노드
핑21 LEDK1 LED 카토드
핀22 LEDK2 LED 카토드
핀23 LEDK3 LED 카थो드
핑24 LEDK4 LED 카थो드
PIN25 GND 전력 단속
PIN26 TP_RST 터치 패널의 시스템 재설정; 사용되지 않는 경우,이 핀을 열도록하십시오.
핀27 터치 패널의 TP_SCL I2C 시계 신호; 사용되지 않는 경우,이 핀을 열어두십시오.
탭 패널의 PIN28 TP_SDA I2C 데이터 신호; 사용되지 않는 경우,이 핀을 열어두십시오.
PIN29 TP_INT 터치 패널의 메인 프로세서에 신호를 끊어; 사용되지 않는 경우,이 핀을 열도록하십시오.
Pin30 GND 전력 단속

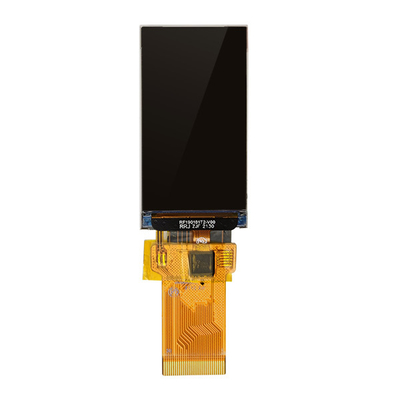

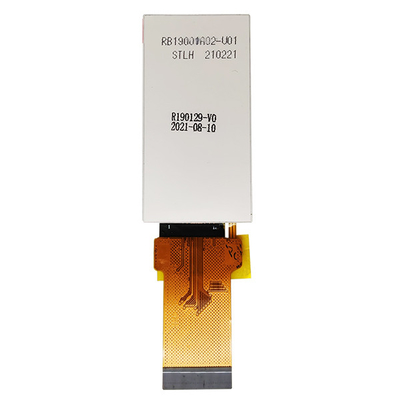

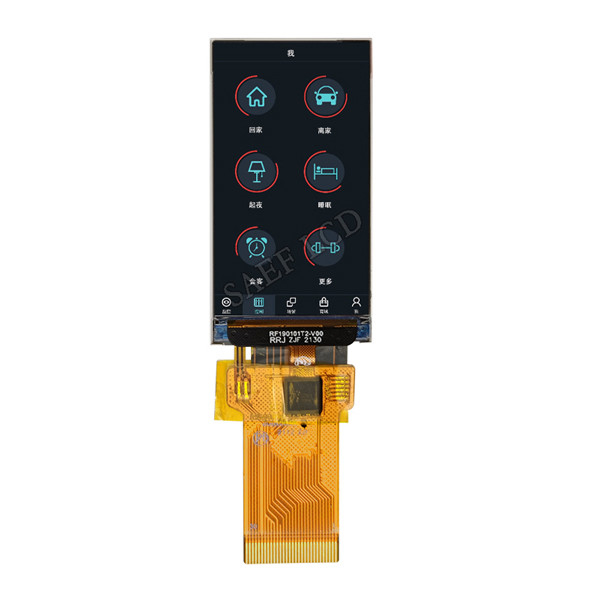

1.9인치 터치 스크린, TFT LCD 1.9인치 실제 제품 이미지
