제품 상세 정보:
|
| 제품: | 2인치 수동 OLED 128x32 | 결의: | 128x32 픽셀 해상도 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | 병렬, SPI, IIC 옵션 |
| 색상 표시: | 흰색 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 55.60 ((W) x 21.80 ((H) x 1.45 (T) mm | 활동 영역: | 50.54(폭) x 12.62(높이) mm |
| 픽셀 피치: | 0.395 (W) x 0.395 ((H) | 구동 방법: | 1/32 듀티 사이클 |
| 작동 온도: | -20°C ~ +70°C | 저장 온도: | +80' Ｃ에 대한 -30' Ｃ |
| 드라이버 IC: | 코그 SSD1309Z | 공급 전압: | 3V |
| 핀 번호: | 31 핀 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 2 인치 OLED 디스플레이 모듈,OLED 디스플레이 모듈 128x32,I2C 2 인치 oled 디스플레이 |
||
2 "인치 128x32 그래픽 OLED 디스플레이와 SSD1309Z 평행 SPI I2C 인터페이스 COG와 플렉스 용접
2 ′′ OLED 디스플레이, 128x32 OLED 디스플레이 설명
유기 광 발광 다이오드 (OLED) 는 새로운 세대의 기술이며, 더 밝고 명확한 이미지와 더 민첩한 반응 속도입니다.SFOS200TW-12832W-01 OLED 디스플레이는 128 x 32 점 개별 모노 컬러로 이루어져 있습니다. 이 OLED 모듈은 가볍고 저전력 및 작으며, 선택적으로 다른 인터페이스가 있습니다. 기본 SPI, 병렬 및 I2C 인터페이스입니다..
활동 영역의 크기는 모듈의 차원과 2 ′′ 대각선입니다.55.60 (W) x 21.80 (H)mm, 활동 면적 크기50.54 (W) x 12.62 (H) mm이 2인치 OLED 디스플레이는 SSD1309Z IC를 내장하고 있으며 높은 콘트라스트 비율 20,000: 1. 논리 공급 전압은 1.65V-3.3V에서, 일반적인 값은 3V입니다.그것은 의료 장치와 같은 응용 프로그램에 대합니다,POS 시스템, 백화품, 가정용 애플리케이션, 산업용 기기, 자동화, 오디오/비주얼 디스플레이 시스템, 개인 관리용 기기, 가정용품, 자동차 디스플레이,동적 정보 표시 등.
| 제품: | 2인치 패시브 OLED | 결의: | 128x32 픽셀 해상도 |
|---|---|---|---|
| 표시 모드: | 패시브 매트릭스 | 인터페이스: | 평행, SPI, IIC 선택 사항 |
| 표시 색상: | 흰색 | 광학: | 모든 관점 |
| 윤곽 Dim.: | 55.60 ((W) X21.80 ((H) X1.45 ((T) mm | 액티브 영역: | 50.54 ((W) X 12.62 ((H) mm |
| 픽셀 피치: | 0.395 (W) X 0.395 ((H) | 운전 방법: | 1/32 근무 주기 |
| 작동 온도: | -20°C ~ +70°C | 저장 온도: | -30°C ~ +80°C |
| 드라이버 IC: | COG SSD1309Z | 공급 전압: | 3V |
| 핀 번호: | 31 핀 | 준수: | REACH 및 RoHS 준수 |
핀 정의
핀1, NC, 연결이 안됐어
핀2, VCC, 패널 구동 전압에 전원 공급.
PIN3, VCOMH, COM 신호 전압 레벨 선택 중지
핀4, IREF, 이 핀은 세그먼트 출력 전류 참조 핀입니다.
핀5~핀12, D7-D0, 이 핀은 MCU 데이터 버스와 연결되는 양방향 데이터 버스입니다. 사용하지 않는 핀은 LOW로 묶는 것이 좋습니다. 일련 인터페이스 모드가 선택되면,D0는 일련 시계 입력: SCLK; D1는 일련 데이터 입력: SDIN 및 D2는 NC를 유지해야합니다. I2C 모드가 선택되면 D2, D1는 함께 묶여 SDAout로 작동해야합니다.응용 프로그램에서 SDAin 및 D0는 일련 시계 입력SCL.
핀13, RD#, 6800 시리즈 마이크로 프로세서와 인터페이스를 할 때, 이 핀은 Enable (E) 신호로 사용될 것입니다. 이 핀이 HIGH을 당기고 칩이 선택되면 읽기 / 쓰기 작업이 시작됩니다..8080 마이크로프로세서와 연결할 때 이 핀은 읽기 (RD#) 신호를 수신한다. 이 핀을 낮게 당겨 칩을 선택하면 읽기 동작이 시작된다.이 핀은 VSS에 연결되어야 합니다..
핀14, WR#, 이것은 MCU 인터페이스에 연결되는 읽기 / 쓰기 제어 입력 핀입니다. 6800 시리즈 마이크로프로세서와의 인터페이스에서이 핀은 읽기 / 쓰기 (R / W #) 선택 입력으로 사용됩니다.이 핀이 HIGH을 당겨서 읽기 모드가 수행되고 LOW이 되면 쓰기 모드가 수행됩니다.. 8080 인터페이스 모드 때, 이 핀은 Write (WR#) 입력입니다. 이 핀이 LOW로 당겨지고 칩이 선택되면 데이터 쓰기 작업이 시작됩니다.이 핀은 VSS에 연결되어야 합니다..
핀15, D/C#, 데이터/명령 데이터 제어 핀. 명령에 대해 낮고 데이터에 대해 높습니다.
PIN16, RES#, 이 핀은 리셋 신호 입력입니다. 핀이 LOW일 때, 칩의 초기화가 실행됩니다. 이 핀을 HIGH (즉, VDD에 연결) 으로 유지하십시오.
칩 선택 핀, 17번 칩
핀18, NC, 연결이 안됐어
핀19, BS2, MCU 버스 인터페이스 선택 핀. 설정에 대한 자세한 내용은 다음 표를 참조하십시오.
핀20, BS1, MCU 버스 인터페이스 선택 핀. 설정에 대한 자세한 내용은 다음 표를 참조하십시오.
PIN21, VDD, IC에 대한 논리 전압 공급
핀22~핀29, NC, 연결이 안됐어
핀 30, VSS, 지상.
PIN31, NC, 연결이 안됐어
2 ′′ OLED 디스플레이, 128x32 OLED 디스플레이 설명그림

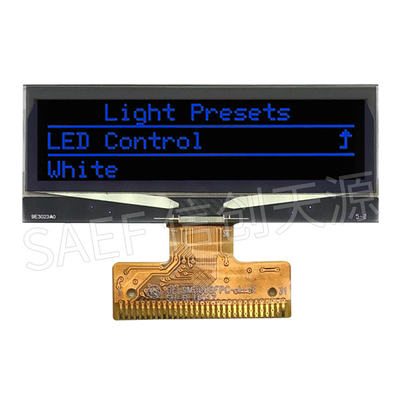

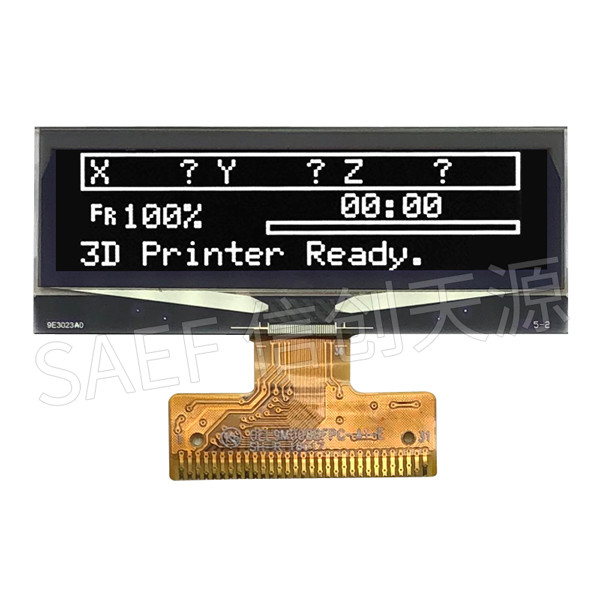

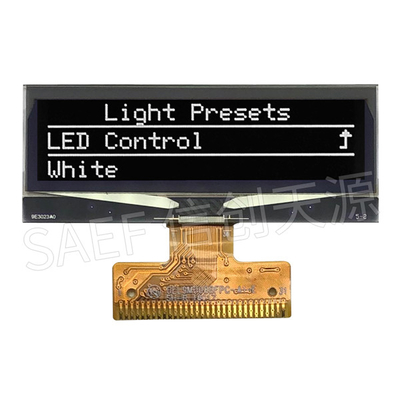

OLED 2 ′′ 인치 디스플레이, 128x32 OLED 디스플레이 실제 제품 이미지
