제품 상세 정보:
|
| 제품: | 2.1 " 인치 순환 IPS TFT LCD | 결의안: | 480x480 도트 |
|---|---|---|---|
| 인터페이스: | 3 라인 SPI + 18 비트 RGB | 터치 스크린: | 맞춤화될 수 있습니다 |
| 뷰잉 방향: | IPS (80/80/80/80) | 구동기 집적회로: | ST7701S |
| 핀 번호: | 40개 핀 | 모듈 크기: | 56.18 Ｘ 59.71 Ｘ 2.3 밀리미터 |
| 활성 영역: | 53.28 밀리미터 지름 | 연결: | 플러깅은 (통조림으로 만들고 맞춤화됩니다) |
| 표면 휘도: | 300 cd/m2 (알) | 작동 온도.: | -20C 내지 +70C |
| LED 수명: | 40,000 시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 2.1 인치 순환 LCD 디스플레이,RGB 순환 LCD 디스플레이,480x480 순환 TFT 디스플레이 |
||
2.1 " 인치 라운드 TFT 480x480 LCD 디스플레이 ST7701S 제어기 ic IPS 모든 보기가 SPI+RGB 인터페이스를 움직입니다
2.1 인치 라운드 TFT LCD, 순환 TFT LCD 2.1 " 기술
우주선 조립 시설 기술 SF-TC210B-8947A-N은 결의안 480x480 화소와 비스듬한 2.1 " 사이즈 인치 순환 TFT LCD 모듈입니다. 이 모듈은 ST7701S IC으로 안에 구축됩니다 ; 그것은 제어기를 포함하고 구동기 집적회로가 작용하고 18 비트 RGB와 3개 선 SPI 인터페이스를 지원하고 공급 전압 (프드드)이 2.5V에서 4.8V, 전형적 2.8V까지 이릅니다.
SF-TC210B-8947A-N TFT LCD 모듈은 밝기 300 알 (표준값)과 환형 모드입니다. 모듈은 또한 저항성 터치 스크린과 선택적인 계획된 전기 용량 터치 스크린이 가능합니다. SF-TC210B-8947A-N은 -20C부터 +70C까지 온도에 작동할 수 있습니다 ; 그것의 저장 온도는 -30C에서 +80C의 범위입니다. 장비, 분석기, 보안 시스템, 정원 관수 시스템, 등을 모니터링하면서, TFT LCD 모듈이 넓게 커피 머신, 마이크로-웨이브 오븐, 스캐너, 홈 오토메이션, 접근에서 사용되는 이 2.1 " 인치는 시스템을 제어합니다.
| 제품 : | 2.1 " 인치 순환 IPS TFT LCD | 결의안 : | 480x480 도트 |
|---|---|---|---|
| 조화시키세요 : | 3 라인 SPI + 18 비트 RGB | 터치 스크린 : | 맞춤화될 수 있습니다 |
| 뷰잉 방향 : | IPS (80/80/80/80) | 구동기 집적회로 : | ST7701S |
| 핀 번호 : | 40개 핀 | 모듈 크기 : | 56.18 Ｘ 59.71 Ｘ 2.3 밀리미터 |
| 활성 영역 : | 53.28 밀리미터 지름 | 연결 : | 플러깅은 (통조림으로 만들고 맞춤화됩니다) |
| 표면 휘도 : | 300 Cd/m2 (알) | 작동 온도. 다음 | -20C 내지 +70C |
| LED 수명 : | 40,000 시간 | 순응성 : | 순응한 한계와 로에스 |
핀 정의
Pin1, 레다, 주도하는 음극.
Pin2, LEDK, 주도하는 음극.
Pin3, LEDK, 주도하는 음극.
Pin4, 국민 총수요, 땅.
Pin5, VCI, 전원 공급기.
Pin6, RST, 재설정 신호, 부 논리.
Pin7, NC.
Pin8, NC.
Pin9, SDA, SPI 데이터 신호.
Pin10, SCK, SPI 클럭 신호.
CS인 Pin11, SPI 칩 선택 신호.
Pin12, PCLK, RGB 도트 클럭 신호.
드인 Pin13, RGB 데이터 인가 신호.
Pin14, 수직 동기 신호, RGB 프레임 동기 신호.
Pin15, HSYNC, RGB 선동기신호.
RGB 데이터 신호인 Pin16~Pin33. (DB0 : 푸른 LSB ; DB5 : 푸른 MSB ; DB6 : 녹색 LSB ; DB11 : 녹색 MSB ; DB12 : 빨간 LSB ; DB17 : 빨간 MSB)
Pin34, 국민 총수요, 땅.
Pin35, tp_int, 터치 인터럽업.
Pin36, tp_sda, 터치 I2C 데이터 신호.
Pin37, tp_scl, 터치 I2C 클럭 신호.
Pin38, tp_rst, 터치 I2C 재설정 신호.
Pin39, tp_vci, 터치 전원 공급기
Pin40, 국민 총수요, 땅
2.1 인치 라운드 TFT LCD, 순환 TFT LCD 2.1 " 그림

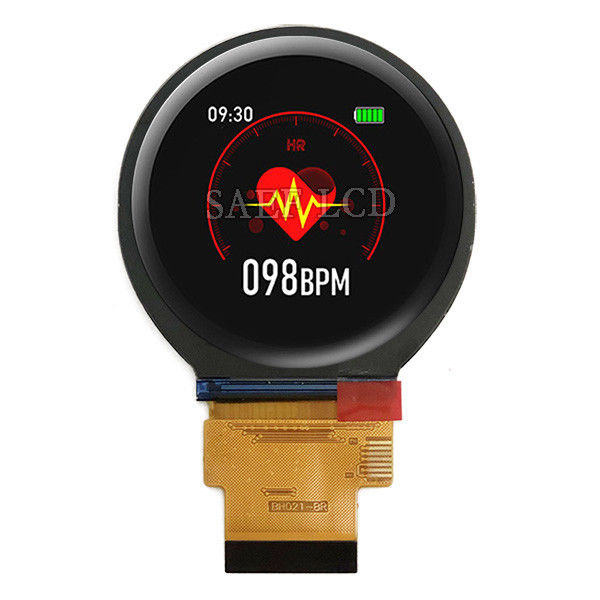

2.1 인치 라운드 TFT LCD, 순환 TFT LCD 2.1 " 실제 제품 이미지
