제품 상세 정보:
|
| 제품: | COG SPI LCD 128X64 | 결의안: | 128 Ｘ 64 도트 결의안 |
|---|---|---|---|
| 유리형: | 반투과형인 긍정적인 STN | 광학: | 6:00 |
| 인터페이스: | SPI | 개요는 흐려집니다.: | 65.8 Ｘ 36.8 Ｘ 6.2 밀리미터 |
| 시청 영역: | 53.0 Ｘ 24.6 밀리미터 | 화소 피치: | 0.36 Ｘ 0.345 밀리미터 |
| 작동 온도: | +50' Ｃ에 대한 0' Ｃ | 핀 번호: | 10개 핀 |
| 제어기: | ST7567 | 드라이브 모드: | 1/64 듀티 싸이클, 1/9 선입견 |
| 연결기: | Cog+FPC | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | SPI 128x64 COG LCD 모듈,노란 128x64 COG LCD 모듈,녹색 128x64 LCD 모듈 |
||
128x64 LCD 디스플레이 SPI 인터페이스 ST7567 COG STN LCM 황록색 배경색
128x64 SPI LCD 디스플레이 기술인 COG LCD 128x64
우주선 조립 시설 기술 128x64 단색 디스플레이 COG LCD SF12864-207B는 SPI 인터페이스를 지원하는 ST7567 IC으로 안에 구축됩니다. 디스플레이는 53.0 Ｘ 24.6 밀리미터의 외형치수 65.8 Ｘ 36.8 Ｘ 6.2 밀리미터와 VA 사이즈를 가지고 있는 중입니다. 이 단색 디스플레이는 -0C부터 +50C까지 온도에 작동할 수 있습니다 ; 그것의 저장 온도는 -10C에서 +60C의 범위입니다. 이 LCD COG 128x64 디스플레이는 매우 더 소형 패키지 디스플레이를 요구하는 신청서에 적합합니다.
핀 정의 :
Pin1, /CS, 칩 선택, 때 /CS= Ｌ, 칩이 선택됩니다
Pin2, /RST, 때 /RST= Ｌ, 설정이 초기화됩니다
Pin3, A0, A0= 때 레지스터 데이터를 선택합니다 Ｈ와 교육 때 A0= Ｌ
Pin4, SCL 일련 클록 입력 단자
Pin5, SDA 일련 자료 입력 단자
Pin6, VDD 논리 회로 +3.3V를 위한 공급 전압
Pin7, 국민 총수요 땅
Pin8, V0 음각 틀에 있는 공통 회로를 위한 LCD 구동 전압.
Pin9, XV0 포지티브 프레임에 있는 공통 회로를 위한 LCD 구동 전압.
Pin10, VG 부분 회로를 위한 LCD 구동 전압
| 제품 : | COG SPI LCD 128X64 | 결의안 : | 128 Ｘ 64 도트 결의안 |
|---|---|---|---|
| 유리형 : | 반투과형인 긍정적인 STN | 광학 : | 6:00 |
| 조화시키세요 : | SPI | 개요는 흐려집니다. 다음 | 65.8 Ｘ 36.8 Ｘ 6.2 Mm |
| 시청 영역 : | 53.0 Ｘ 24.6 밀리미터 | 화소 피치 : | 0.36 Ｘ 0.345 밀리미터 |
| 작동 온도 : | +50' Ｃ에 대한 0' Ｃ | 핀 번호 : | 10개 핀 |
| 제어기 : | ST7567 | 드라이브 모드 : | 1/64 듀티 싸이클, 1/9 선입견 |
| 연결기 : | COG+FPC | 순응성 : | 순응한 한계와 로에스 |
우주선 조립 시설의 그래픽 디스플레이 모듈은 COB / COG 구조의 범위입니다. 흑백 그래픽 LCD 디스플레이는 포함되어 있는 122x32 LCD, 128x64 LCD, 128x128 LCD, 160x32 LCD, 160x80 LCD, 160x128 LCD, 160x160 LCD, 192x32 LCD, 192x64 LCD, 240x64 LCD, 240x128 LCD, 240x160 LCD, 320x240 LCD입니다. 우주선 조립 시설의 흑백 사실적 LCD 디스플레이 모듈은 6800,SPI,8080,I2C에 다른 인터페이스와 LED 백라이트로 STN / FSTN에 이용할 수 있습니다. 서체 옵션은 영어이고 일본이, 유럽, 시릴 문자이, 히브리이, 중국이 전통적이, 중국어 간체, 한국 기타 등등.

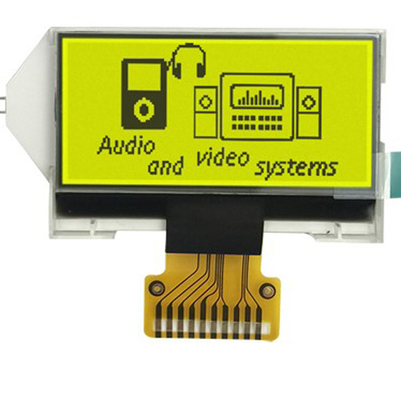

128x64 SPI LCD 디스플레이 그림인 COG LCD 128x64

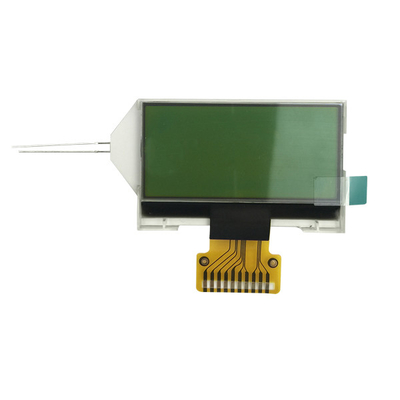

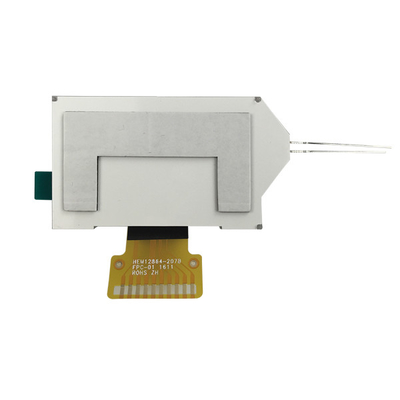

128x64 SPI LCD 디스플레이 실제 제품 이미지인 COG LCD 128x64
