제품 상세 정보:
|
| 제품: | OLED 디스플레이 1.5인치 | 결의: | 128 x 128 |
|---|---|---|---|
| 유리형: | OLED(유기발광다이오드) | 광학: | 모든 관점 80/80/80/80 |
| 인터페이스: | I2C, SPI, 6800, 8080 선택 | 개요는 흐려집니다.: | 33.8(W) x 43.7(H) x 1.41(T)mm |
| 활동 영역: | 26.86(W) x 26.86(H)mm | 작동 온도: | +70' Ｃ에 대한 -40' Ｃ |
| 핀 번호: | 핀 25개 | 컨트롤러: | SSD1327 또는 동급 |
| 드라이브 모드: | 1/128 듀티 사이클 | 커넥터: | COG+FPC |
| 대비율: | 2000 : 1 (암실 대비) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 128x128 사실적 OLED 디스플레이,1.5 인치 그래픽 OLED 디스플레이,단색 1.5 인치 OLED 모듈 |
||
1.5인치 그래픽 OLED 디스플레이 128x128 점 해상도 COG SSD1327 IC 모노크롬 화이트 뷰 컬러
1.5인치 OLED, 128x128 OLED 디스플레이
SAEF 기술 SFOS150YZ-128128WB-01는 1.5 인치 OLED (Organic Light Emitting Diode) 디스플레이로 128x128 점 해상도를 갖는다.이 1.5 oled 모듈은 컨트롤러 SSD1327 oled IC로 구성되어 있으며, 8-비트 6800 및 8080, 4-waya SPI 및 I2C 인터페이스를 지원합니다.SAEF는 고객이 애플리케이션에 적합한 모듈을 선택할 수 있도록 ZIF FPC 및 핫바 버전을 제공합니다..
SFOS150YZ-128128WB-01s a COG 구조 OLED 디스플레이 이 OLED 모듈은 가볍고, 저전력 및 매우 얇은, 그것은 벽 / 미터 장치, 가정 응용 프로그램, POS 시스템, 클라우드 / IoT 시스템, 휴대용 기기에 적합합니다,지능형 기술 장치, 에너지 시스템, 자동차, 통신 시스템, 의료 기기 등. OLED 모듈은 -40°C에서 +70°C의 온도에서 작동할 수 있습니다.저장 온도는 -40°C에서 +85°C까지.
핀 정의:
핀 1, VSS, 지상
핀2, VCC 아날로그 회로 전원 공급.
핀3, VCOMH Com 전압 출력 이 핀과 VSS 사이에 콘덴세터가 연결되어야 합니다.
핀 4, GPIO 일반 I/O 포트
핀 5, VCI 로직 회로 전원 공급.
핀 6, VDD 콘덴서 이 핀과 VSS 사이에 연결되어야 합니다.
핀 7, BS1 MCU 버스 인터페이스 선택 핀
핀 8, BS2 MCU 버스 인터페이스 선택 핀
핀 9, VSS 지상.
핀10, IREF 참조 전류 입력 핀. 이 핀과 VSS 사이에 저항이 연결되어야 합니다.
핀11, CS#칩 선택 입력
PIN12, RES# 신호 입력 재설정. 낮은 경우, SSD1327의 초기화 실행됩니다.
핀13, D/C 데이터/명령 제어. 기록/읽기 디스플레이 데이터를 위해 높게 당기십시오. 기록 명령 또는 읽기 상태를 위해 낮게 당기십시오.
핀14, WR# MCU 인터페이스 입력. 데이터 기록 작업은 낮은 당기는 때 시작됩니다.
핀15, RD# MCU 인터페이스 입력. 데이터 읽기 작업은 낮은 당기는 때 시작됩니다.
핀16~23, D0~D7, 데이터 버스 (평행 인터페이스용)
핀24, 아날로그 회로에 VCC 전원 공급.
핀 25, VSS 지상
| 제품: | OLED 디스플레이 1.5 인치 | 결의: | 128 × 128 |
|---|---|---|---|
| 유리 종류: | OLED (Organic Light Emitting Diode) | 광학: | 모든 관점 80/80/80/80 |
| 인터페이스: | I2C, SPI, 6800, 8080 선택 사항 | 윤곽 Dim.: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) mm |
| 액티브 영역: | 26.86 (W) × 26.86 (H) mm | 작동 온도: | -40°C ~ +70°C |
| 핀 번호: | 25 핀 | 컨트롤러: | SSD1327 또는 동등 |
| 드라이브 모드: | 1/128 직무 주기 | 커넥터: | COG+FPC |
| 콘트라스트 비율 | 2000: 1 (다크룸 콘트라스트) | 준수: | REACH 및 RoHS 준수 |
SAEF 테크놀로지의 그래픽 OLED 디스플레이는 COB, COG 및 TAB 수동 매트릭스 기술을 포함한 세 가지 기계 구조로 제공됩니다.50x16 OLED 그래픽 디스플레이에서 사용할 수 있는 그래픽 모노크롬 OLED 해상도, 64x128 OLED, 100x16 OLED, 100x32 그래픽 OLED, 200x16 그래픽 OLED, OLED 128x32, OLED 디스플레이 128x64, OLED 128x128, 그리고 256x64 OLED 디스플레이SAEF 제품군의 그래픽 OLED 디스플레이에는 탑재된 컨트롤러와 인터페이스가 있습니다.이 OLED 디스플레이 모듈은 해상도 / 색상에 따라 3V 또는 5V의 전압을 구동합니다.
SAEF는 0.42"에서 5.5" OLED 사이즈의 다양한 OLED 디스플레이 모듈을 제공합니다. 0.42" 마이크로 OLED 디스플레이, 0.66" 미니 OLED 디스플레이, 0.69" OLED, 0.91" OLED 디스플레이, 0.95" OLED, 0.96인치 OLED 디스플레이, 1.5" OLED 디스플레이, 2" OLED, 2.4" OLED, 2.7" OLED 디스플레이, 5.5" OLED 디스플레이 및 사용자 정의 디자인 솔루션.
1.5 인치 OLED, 128x128 OLED 디스플레이 그림

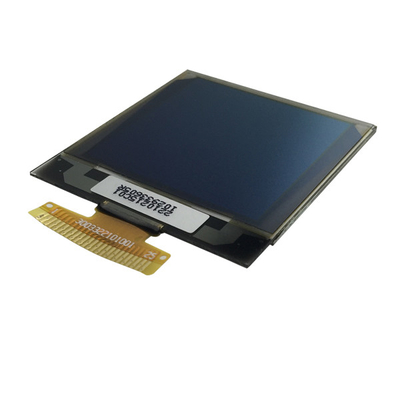

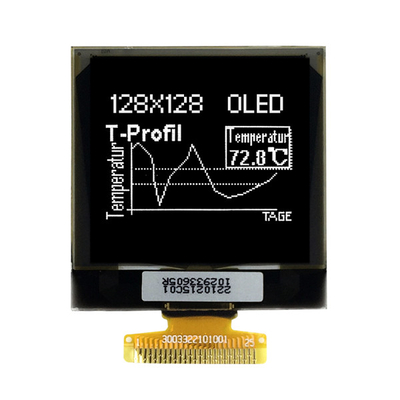

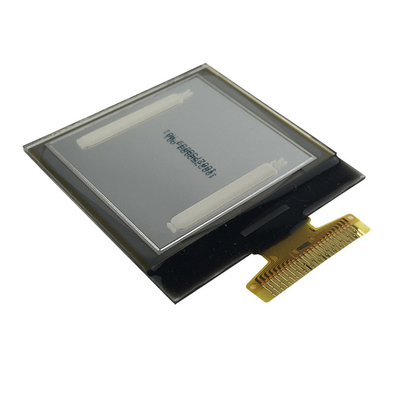

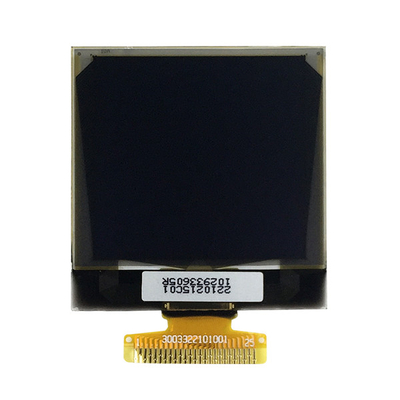

1.5인치 OLED, 128x128 OLED 디스플레이 실제 제품 이미지
