제품 상세 정보:
|
| 제품: | 16x4 문자 LCD | 문자 / 열: | 16 문자 x 4 줄 |
|---|---|---|---|
| LCD 타입: | STN, 포지티브/네거티브, 투과형 | 백 라이트 발광 색: | 흰색, 파란색, 노란색, 빨간색, 녹색 |
| 동작 전압: | 5V, 3V 선택 | 광학: | 6시 시 |
| 개요는 흐려집니다.: | 87.0(L) x 60.0(W) x 11.0(T) mm | 시청 영역: | 62.0(길이) x 25.5(폭)mm |
| 구동 방법: | 1/16 의무, 5분의 1 선입견 | 작동 온도: | -20°C ~ +70°C |
| 핀 번호: | 16개 핀 | 컨트롤러: | SPLC780D 또는 동급 |
| 인터페이스: | 8비트 MPC | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 영 숫자 문자 LCD 디스플레이,5V 캐릭터 LCD 디스플레이,LED 16x4 LCD 디스플레이 |
||
16x4 알파노메리크 문자 STN LCD 디스플레이 모듈 5V LED 백라이트
문자 LCD 디스플레이 16x4, 디스플레이 LCD 16x4 설명
SF1604AB는 SPLC780D 컨트롤러 IC와 함께 내장된 16x4 캐릭터 LCD 디스플레이 모듈입니다. 기본 인터페이스는 8비트 병렬 및 5V 또는 3.3V 전원 공급 옵션입니다.이 16x4 LCD 디스플레이 SF1604AB는 백 라이트 또는 백 LED 백 라이트 옵션을 사용할 수 있습니다SF1604AB 16x4 LCM는 회색, 노란색/녹색 및 파란색 LCD 옵션을 포함한 다양한 LCD 패널 색상으로 제공되며 -20°C에서 +70°C까지 온도에서 작동 할 수 있습니다.저장 온도는 -30°C에서 +80°C까지, 그것의 내장 문자 집합은 영어/일본어, 영어/서유럽, 영어/스칸디나비아 유럽, 또는 영어/키릴 문자 (러시아어) 옵션을 지원합니다.
핀 정의:
핀1 VSS 지상 (0V)
피니2 VDD 공급 전압 (+5.0V)
PIN3 VO 콘트라스트 조정
PIN4 RS 데이터/명령 선택
PIN5 R/W 읽기/쓰기 선택
PIN6 E 신호를 활성화
핀 7~14 DB0-DB7 데이터 버스
Pin15 LED A LED 전원 공급 장치 + (5.0V)
핀16 LED K LED 전원 공급 장치 - (0V)
| 제품: | 16x4 문자 LCD | 문자 / 열: | 16자 × 4줄 |
|---|---|---|---|
| LCD 타입: | STN, 양성/무용성, 전파성 | 백라이트 색상: | 흰색, 파란색, 노란색, 빨간색, 녹색 |
| 작동 전압: | 5V, 3V 선택 | 광학: | 6오전 3시 |
| 오프라인 Dim.: | 87.0(L) X 60.0(W) X 11.0(T) mm | 관측 구역: | 62.0 ((L) X 25.5 ((W) mm |
| 운전 방법: | 부임, 1/16 편견, 1/5 | 작동 온도: | -20°C ~ +70°C |
| 핀 번호: | 16개의 핀 | 컨트롤러: | SPLC780D 또는 동등 |
| 인터페이스: | 8 비트 MPC | 준수: | REACH 및 RoHS 준수 |
표준 문자 디스플레이 해상도는 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD 문자 LCD 디스플레이를 포함한다.문자 LCD 모듈은 8080에서 다른 인터페이스와 함께 COB 및 COG 유형에서 제공됩니다.,SPI,I2C.LCD 문자 디스플레이 모듈은 STN/FSTN/FFSTN LCD 디스플레이로 노란색-녹색, 흰색 및 파란색의 다른 LED 백라이트를 가지고 있습니다. 문자 모듈 글꼴 옵션은 영어 / 일본어,유럽, 동유럽, 스칸디나비아 유럽, 키릴 문자 (러시아어), 히브리어 / 아랍어. 우리는 표준으로 5V 작동 전압과 3V 또는 3V의 문자 디스플레이를 제공합니다.6V 옵션도 요청에 따라 제공됩니다..
품질 관리
1품질 정책
품질을 보장하고 상품을 제때 배달해야 합니다.
지속적인 개선을 통해 고객의 요구 사항을 만족시키기 위해
2EHS 정책
법과 규정을 준수하고 오염을 예방하고 통제하는 것
배출량을 줄이고 자원을 절약하고 최대한 활용하기 위해 노력해야 합니다.
환경보호에 대한 인식을 높이고 환경을 지속적으로 개선하는 것
3채택된 조치
품질 정책의 투명성을 높이고 교육과 교육을 통해 직원들의 품질에 대한 인식을 향상시킬 것입니다.
5S 관리를 시행함으로써 사무실과 생산 현장이 깔끔하고 질서 있고 직원이 잘 훈련되도록 할 것입니다.
ISO9001 품질보증시스템이 제품과 서비스의 품질에 영향을 미치는 모든 방면들을 규제 및 절차적 관리 및 통제에 통합하기 전에 보장합니다.
품질을 보장한다는 전제 아래서는 원자재 비용을 줄이고 생산과 경영 효율성을 향상시키는 등 생산 비용을 줄일 수 있습니다.
16x4 알파노메리크 문자 STN LCD 디스플레이 모듈 5V LED 백라이트
- 네문자 LCD 디스플레이 16x4, 디스플레이 LCD 16x4 그림

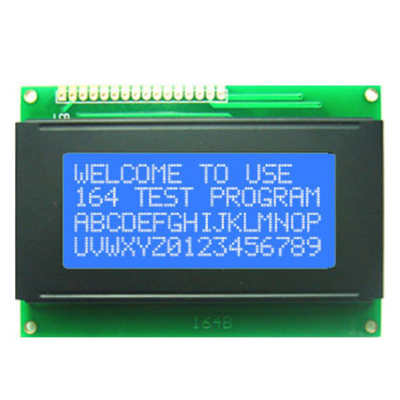

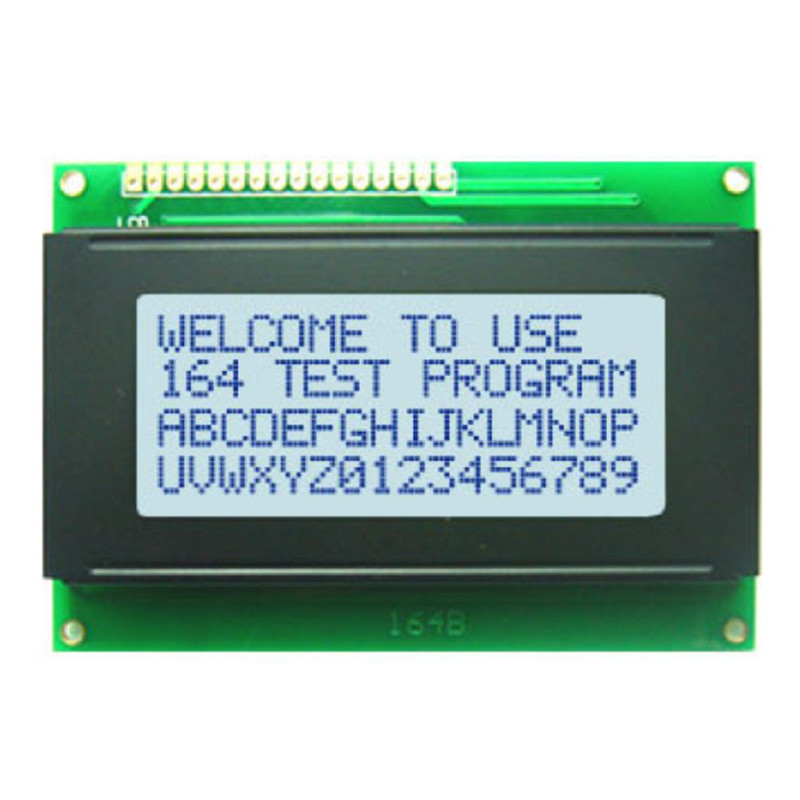

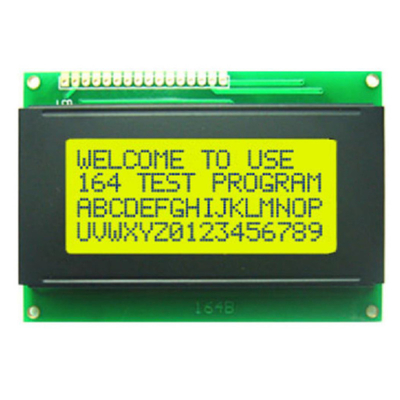

문자 LCD 디스플레이 16x4, 디스플레이 LCD 16x4 실제 제품 이미지
