제품 상세 정보:
|
| 제품: | 디스플레이 LCD 모듈 40x4 | 캐릭터들 / 칼럼: | 40개 캐릭터들 Ｘ 4 라인 |
|---|---|---|---|
| LCD 타입: | 반투과형인 긍정적인 STN | 백 라이트 발광 색: | 하얗고 푸르고 노랗고 빨갛고 녹색입니다 |
| 동작 전압: | 선택적인 5V, 3V | 광학: | 6시 시 |
| 개요는 흐려집니다.: | 190.0(L) Ｘ 54.0(W) Ｘ 13.1(T) 밀리미터 | 시청 영역: | 149.0(L) Ｘ 30.0(W) 밀리미터 |
| 구동 방법: | 1/16 듀티 싸이클, 5분의 1 선입견 | 작동 온도: | +70' Ｃ에 대한 -20' Ｃ |
| 핀 번호: | 18개 핀 | 제어기: | SPLC780D 또는 동등물 |
| 인터페이스: | MPC | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 문자와 숫자를 조합하는 40x4 캐릭터 LCD,5V 40x4 캐릭터 LCD,단색 디스플레이 LCD 모듈 |
||
회색인 문자와 숫자를 조합하는 LCD 40x4 흑백 캐릭터들 디스플레이 STN 5V 노랑 푸른 청색은 백 라이트 발광 색을 이끌었습니다
40x4 인물 LCD 디스플레이, 디스플레이 LCD 모듈 40x4 묘사
SF4004A는 ST7066 제어기 ic으로 안에 구축되는 40x4 캐릭터 LCD 디스플레이 모듈입니다 ; 그것의 디폴트 인터페이스는 6800 4/8 비트 병렬과 5V 또는 3.3V 전력 공급 옵션입니다. 이 40x4 LCD 디스플레이 SF4004A는 어떤 백라이트를 위해 또는 LED 백라이트 옵션으로 이용 가능하지 않습니다. 이 LCD 디스플레이 40x4는 회색, 노랑 / 녹색과 푸른 LCD 옵션을 포함하는 다양한 엘시디 판넬 색에 이용할 수 있습니다. 이 디스플레이 LCD 40x4 모듈은 -20C부터 +70C까지 온도에 작동할 수 있습니다 ; 그것의 저장 온도는 -30C에서 +80C의 범위이고, 그것의 문자 세트 지원 영어 / 일본인, 영어 / 서쪽 유럽, 영어 / 스칸디나비아인 유럽 또는 영어 / 키릴문자 (러시아인) 선택에서 설립되었습니다.
핀 정의 :
핀 : 1--8 DB0-DB7 데이터 버스
핀 9 E1 신호 U4 (상부)을 가능하게 하세요
핀 10 판독/기록 읽기 / 기입은 선택합니다
핀 11 RS 자료 / 교육은 선택합니다
핀 12 보 명암 조절
핀 13 VSS 땅 ( 0V )
핀 14 VDD 논리 ( +5V )를 위한 공급 전압
핀 15 E2 신호 U1 (바닥)을 가능하게 하세요
핀 16 NC
핀 17 주도하는 A LED 전원 공급기 + (5.0V)
핀 18 주도하는 Ｋ LED 전원 공급기 - (0V)
| 제품 : | 디스플레이 LCD 모듈 40x4 | 캐릭터들 / 칼럼 : | 40개 캐릭터들 Ｘ 4 라인 |
|---|---|---|---|
| LCD 타입 : | 반투과형인 긍정적인 STN | 백 라이트 발광 색 : | 하얗고 푸르고 노랗고 빨갛고 녹색입니다 |
| 동작 전압 : | 선택적인 5V, 3V | 광학 : | 6시 시 |
| 개요는 흐려집니다. 다음 | 190.0(L) Ｘ 54.0(W) Ｘ 13.1(T) 밀리미터 | 시청 영역 : | 149.0(L) Ｘ 30.0(W) 밀리미터 |
| 구동 방법 : | 1/16 듀티 싸이클, 5분의 1 선입견 | 작동 온도 : | +70' Ｃ에 대한 -20' Ｃ |
| 핀 번호 : | 18개 핀 | 제어기 : | SPLC780D 또는 동등물 |
| 조화시키세요 : | 마이크로프로세서 유닛 | 순응성 : | 순응한 한계와 로에스 |
표준 문자 디스플레이 해상도는 8x2 LCD,16x1 LCD,16x2 LCD,16x4 LCD,20x2 LCD,20x4 LCD,24x2 LCD,40x2 LCD,40x4 LCD 캐릭터 LCD 디스플레이를 포함합니다. 캐릭터 LCD 모듈은 COB에 이용할 수 있고 8080,SPI,I2C.LCD 문자 표시 모듈에서 다른 인터페이스와 코그형이 STN /에서 FSTN / FFSTN LCD가 황록색이고 하얗고 푸른 색깔에서 다른 LED 백라이트로 디스플레이한다는 것 입니다. 캐릭터 모듈 폰트 선택은 영어 / 일본인과 유럽, 동유럽인, 스칸디나비아인 유럽, 시릴 문자 (러시아인)과 히브루 / 아랍어입니다. 우리는 기준과 3V 또는 3.6V 옵션으로서의 동작 전압이 요청에 따라 또한 이용 가능한 5V와 문자 표시를 제공합니다.
40x4 캐릭터 LCD 디스플레이, 디스플레이 LCD 모듈 40x4 그림

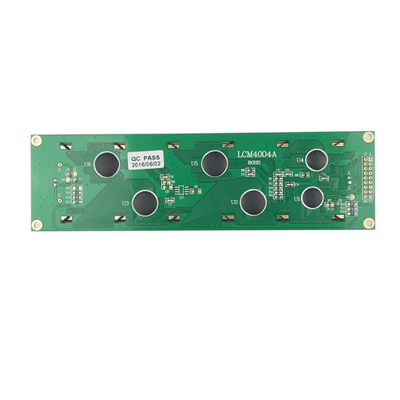

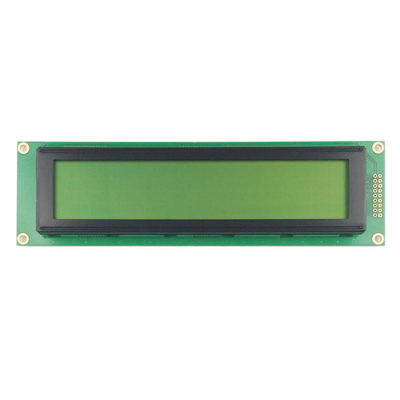

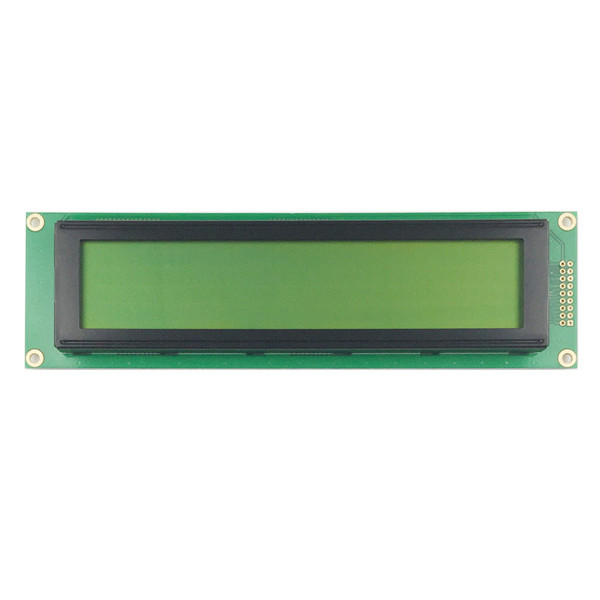

40x4 캐릭터 LCD 디스플레이, 디스플레이 LCD 모듈 40x4 실제 제품 이미지
