제품 상세 정보:
|
| 제품: | 그래픽 LCD 240x128 디스플레이 | 결의: | 240x128 도트 |
|---|---|---|---|
| LCD 타입: | FSTN, 포지티브, 반투과형 | 광학: | 6시 시 |
| 개요는 흐려집니다.: | 66.0(L) x 44.3(W) x 5.1(T)mm | 시청 영역: | 61.0(길이) x 33.8(폭)mm |
| 도트 피치: | 0.21×0.21mm | 구동 방법: | 1/128 듀티 사이클, 1/12 바이어스 |
| 작동 온도: | -20°C ~ +70°C | 핀 번호: | 30개의 핀 (자격화 할 수 있습니다) |
| 인터페이스: | MCU(맞춤형) | VDD: | 3V |
| 연결기: | 연결(사용자 정의 가능) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 240x128 흑백 그래픽 LCD 디스플레이,MCU 흑백 그래픽 LCD 디스플레이,8Bits 240x128 그래픽 LCD |
||
그래픽 LCD 디스플레이 240x128 점 해상도 FSTN 양성 UC1638C 8 비트 MCU 인터페이스 백색 LED 백라이트 3V
240x128 그래픽 LCD 모듈 설명
SF-240128-004A는 단색 240x128 COG 그래픽 LCD 디스플레이 모듈이다. 모듈 크기는 66.0 x 44.3 x 5.1 mm, 시청 면적은 61 x 33.8 mm이다. 이 시리즈는 IC UC1638C,6800 인터페이스를 지원합니다 (예정)이 LCD 모듈의 논리 전압은 3V-3.6V에서 3V까지 다양하며 일반적인 값은 3V입니다. 모듈은 -20°C에서 + 70°C까지 온도 범위에서 작동합니다..저장 온도 범위는 -30°C에서 + 80°C입니다.
| 제품: | 그래픽 LCD 240x128 디스플레이 | 결의: | 240x128 점 |
|---|---|---|---|
| LCD 타입: | FSTN, 긍정, 반성 | 광학: | 6오전 3시 |
| 오프라인 Dim.: | 66.0 ((L) X 44.3 ((W) X 5.1 ((T) mm | 관측 구역: | 61.0 ((L) X 33.8 ((W) mm |
| 도트 피치: | 0.21 × 0.21mm | 운전 방법: | '성경'을 전하는 것, 1/12 |
| 작동 온도: | -20°C ~ +70°C | 핀 번호: | 30 핀 (개인화 할 수 있습니다) |
| 인터페이스: | MCU (개인화) | VDD: | 3V |
| 커넥터: | 플러그 (개정) | 준수: | REACH 및 RoHS 준수 |
SAEF 테크놀로지는 전문 캐릭터 및 그래픽 LCD 제조업체입니다. SAEF의 그래픽 LCD 디스플레이 (액성 결정 디스플레이) 는 96x16을 포함한 그래픽 해상도의 점 행렬 형식으로 제공됩니다.,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 등. 크기는 2 "LCD, 2.5" LCD, 3" LCD, 3.2" LCD, 4 "LCD 디스플레이 등이 포함됩니다.SAEF 그래픽 LCD 모듈은 반사우리의 LED 백라이트는 노란색/녹색, 흰색, 파란색, 빨간색, 황색 및 RGB를 포함한 다양한 색상으로 제공됩니다.
우리는 다양한 백라이트와 LCD 유형의 조합을 가진 광범위한 LCD 그래픽 디스플레이를 가지고 있습니다.SAEF의 그래픽 LCD는 기기 및 산업 기계 장비뿐만 아니라 전기 가정용 기기에 사용할 수 있습니다., 백화품, POS 시스템, 가정용 애플리케이션, 산업 기기, 자동화, 오디오 / 비주얼 디스플레이 시스템 및 의료 장치를 포함한 소비 전자 제품.
240x128 그래픽 LCD 모듈 도면
핀 정의:
핀1-핀8, DB7~DB0
핀 9, RST
핀10, CS0
핀11, C0/A0
핀12, WR0
핀13, WR1
핀14, BM1
핀 15, BM0
핀16
핀 17, 포어 디스
핀 18, VSS
핀19, VDD
핀20, TST4
핀21, VLCD
핀 22, VA0-
핀 23, VA1-
핀24, VA1+
핀 25, VA0+
핀26, VB0
핀27, VB1-
PIN28, VB1+
PIN29, VB0+
PIN30, NC

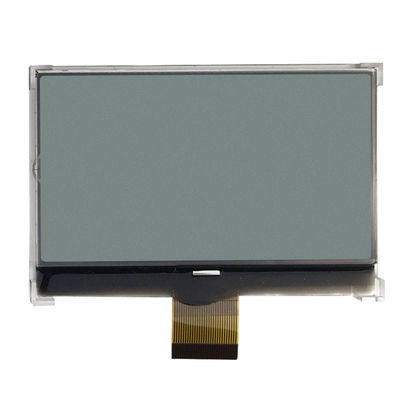

240x128 그래픽 LCD 모듈 실제 제품 이미지
공장 시설 및 인증서
저희와 연락
문의는 sales2@saef.com.cn를 통해 환영합니다.
검색 키워드: 240x128 LCD, 240x128 그래픽 LCD, LCD 240x128, 240x128 그래픽, 그래픽 LCD 240x128, COG 240x128, 240x128 COG LCD, 240x128 MCU LCD.
