제품 상세 정보:
|
| 제품: | 3.12" COF OLED 디스플레이 | 결의: | 256x64 도트 해상도 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 인터페이스: | 4선 SPI 인터페이스 |
| 광학: | 모든 시야 각도 | 개요는 흐려집니다.: | 100.5(L) x 33.5(W) x 6.3(T)mm |
| 활동 영역: | 76.78(길이) x 19.18(폭)mm | 구동 방법: | 1/64 근무 주기는 |
| 그레이 스케일: | 16 그레이스케일 | 컨트롤러: | SSD1322 |
| 작동 온도: | -30°C ~ +85°C(맞춤형) | 저장 온도: | +90' Ｃ에 대한 -40' Ｃ |
| 글꼴 색상: | 흰색 파란색 노란색 녹색 | 공급 전압: | 3V |
| 핀 번호: | 7개의 헤더 핀, 16개의 핀 옵션 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 256x64 OLED 디스플레이 모듈,3.12 " OLED 디스플레이 모듈,3.3V 256x64 OLED 디스플레이 |
||
** 데이터 시트 다운로드 **
SFOM312YZ7-25664WBYG-01 사양.pdf
3.12" 256x64 COF OLED 디스플레이 모듈, 회색 OLED 3.12 인치 제품 소개
SFOM312YZ7-25664WBYG-01은 단색 3.12인치 256x64 그래픽 OLED 디스플레이 모듈이다. 이 OLED 모듈은 50,000시간의 수명을 가지고 있다.그리고 그것은 라즈베리 파이와 ESP32를 포함한 다양한 마이크로 컨트롤러와 호환될 수 있습니다..
- 네
특징
| 제품: | 3.12" 256x64 COF OLED 디스플레이 | 결의: | 256x64 점 해상도 |
|---|---|---|---|
| 표시 모드: | 패시브 매트릭스 | 인터페이스: | 4 와이어 SPI 인터페이스 |
| 광학: | 모든 관점 | 윤곽 Dim.: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) mm |
| 액티브 영역: | 76.78 ((L) X 19.18 ((W) mm | 운전 방법: | 1/64 직무 주기 |
| 그레이스케일: | 16 회색 | 컨트롤러: | SSD1322U |
| 작동 온도: | -30°C ~ +85°C | 저장 온도: | -40°C ~ +90°C |
| 글꼴 색상: | 흰색/나 파란색/노란색/녹색 | 공급 전압: | 3V |
| 핀 번호: | 7개의 헤더 핀, 16개의 핀 선택 | 준수: | REACH 및 RoHS 준수 |
3.12" 256x64 COF OLED 디스플레이 모듈, 회색 OLED 3.12 인치 제품 도면
핀 정의
PIN1 GND (파워 그라운드)
Pin2 VCC (전력 모듈 전압 3V - 5V)
PIN3 SCK (시계선)
PIN4 SDA (데이터 라인)
PIN5 RES (이 핀은 리셋 신호 입력입니다. 핀이 낮게 당겨지면 칩의 초기화가 실행됩니다. 정상적인 작동 중에 이 핀 당기는 것을 높게 유지하십시오.)
핀6 DC (이 핀은 MCU에 연결되는 데이터 / 명령 제어 핀입니다. 핀을 높게 당겨면 D[1:0]의 데이터가 데이터로 해석됩니다. 핀을 낮게 당겨면 D[1:0]는 명령 레지스트로 전송됩니다.)
PIN7 CS (이 핀은 MCU에 연결되는 칩 선택 입력입니다. CS#가 LOW (활동적 LOW) 를 당길 때만 MCU 통신을 위해 칩이 활성화됩니다.

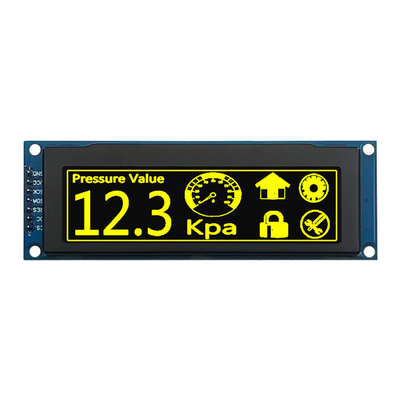

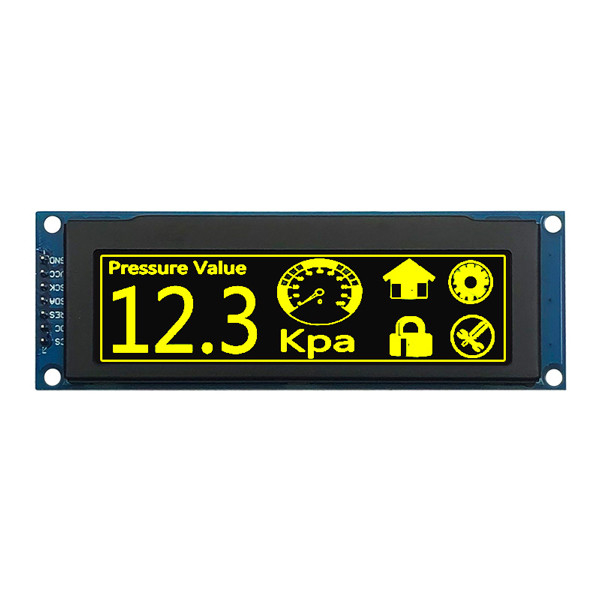

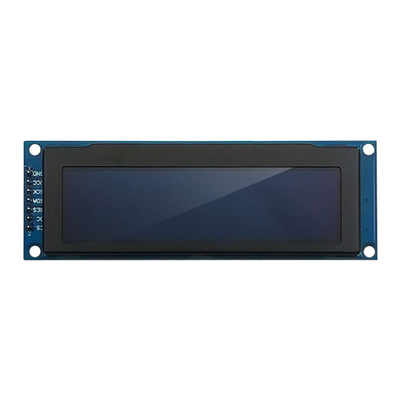

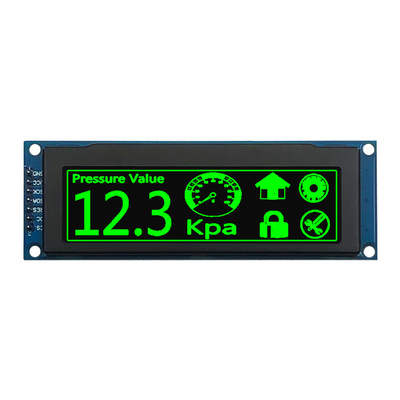

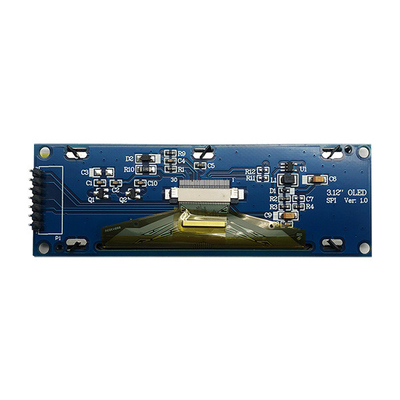

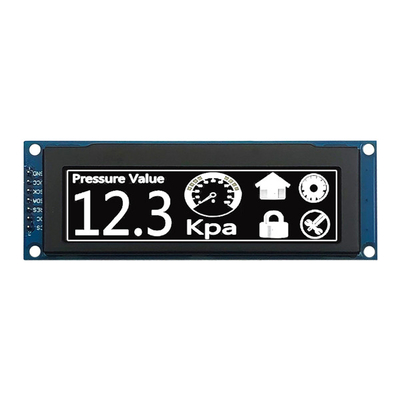

3.12" 256x64 COF OLED 디스플레이 모듈, 회색 OLED 3.12 인치 제품 이미지
