제품 상세 정보:
|
| 제품: | 2.23인치 그래픽 OLED 화면 | 결의: | 128x32 도트 해상도 |
|---|---|---|---|
| 표시 모드: | 수동 매트릭스 | 광학: | 모든 시야 각도 |
| 개요는 흐려집니다.: | 74.1.0(L) x 33.1(W) x 7.4(T)mm | 활동 영역: | 55.02(길이) x 13.1(폭)mm |
| 픽셀 피치: | 0.43x0.41mm | 구동 방법: | 1/32 듀티 사이클 |
| 작동 온도: | -40°C ~ +70°C (개정 가능) | 핀 번호: | 4핀 및 9핀 옵션 |
| 인터페이스: | SPI 및 IIC 인터페이스 옵션 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 128x32 OLED 그래픽 디스플레이 모듈,2.23 인치 OLED 그래픽 디스플레이 모듈,SPI 128x32 OLED 디스플레이 |
||
SFOM223YZ49-12832WBYG-01특정서.pdf
OLED SPI 2.23", 128x32 SPI OLED 디스플레이 모듈 제품 소개
유기 광 발사 다이오드 (OLED) 는 더 밝고 명확한 이미지 및 더 빠른 응답을 가능하게 하는 차세대 기술입니다. 이 OLED 2.23인치 모델 SFOM223YZ49-12832WBGY-01 OLED 디스플레이는 128 x 32 점 단색으로 만들어집니다.이 OLED 모듈은 가벼운 무게, 낮은 전력 소모, 작은 크기, 그리고 다른 인터페이스 옵션이 있습니다, 기본은 SPI, 그리고 사용 가능한 옵션은 IIC 및 병렬 포트입니다.모듈은 COB OLED로 만들어졌습니다., 이는 PCB 보드가 탑재되어 있기 때문에 모듈을 고객의 애플리케이션에 쉽게 고정할 수 있다는 장점이 있습니다.
SFOM223YZ49-12832WBGY-01 OLED 모듈은 원래 터치가 없었지만 터치 패널은 사용자 정의 할 수 있습니다. 이 제품은 의료 분석기, 미터, 센서 장비, POS 단말기,현금 기기휴대용 기기, 모바일 주문기 등
특징
1이 2.23인치 미니 OLED 디스플레이는 128X32 해상도와 SSD1305 칩셋을 가지고 있습니다.
2이 2.23인치 OLED 디스플레이 모듈은 초저전력 소비: 전체 화면 조명 0.08w.
3이 9핀 OLED 디스플레이 2.23인치에는 설치가 용이하기 위해 4개의 장이 있습니다.
4이 2.23 인치 128x32 OLED 제품은 SPI 타입, IIC 및 병렬 인터페이스 옵션으로 설계되었습니다.
5이 2.23인치 OLED 4핀 제품은 다양한 제어 칩을 지원합니다. Arduino 51 시리즈, msp430 시리즈, stm32/2 CSR IC 등과 완전히 호환됩니다.
6이 SPI 2.23 인치 OLED 제품의 전원 공급 전압은 DC 3V-5V입니다.
7이 2.23 인치 OLED 디스플레이 모듈은 임베디드 드라이버 IC입니다. 그것은 2C / IIC 인터페이스와 통신 할 수 있습니다 2 I / O 포트가 필요합니다
8이 OLED 2.23 인치 128x32 제품은 MMDVM, Pi-Star와 호환되며 라즈베리 pi와 호환됩니다.
9. 이 128x32 SPI OLED 2.23 인치 제품은 자발적으로 밝게 디자인, 그것은 백라이트가 필요하지 않습니다, 디스플레이는 자발적으로 밝게; 그것은 높은 대조, 밝고 선명한 점, 심지어 작은 글꼴이 매우 읽기 쉽습니다.
10OLED 디스플레이 모듈 2.23 인치에는 OLED 컨트롤러 내부에 삽입 된 글꼴이 없습니다. 사용자는 글꼴 생성 소프트웨어를 통해 글꼴을 만들 수 있습니다.
| 제품: | 2.23인치 그래픽 OLED 화면 |
| 결의: | 128x32 점 해상도 |
| 인터페이스: | SPI와 IIC 인터페이스 선택 |
| 핀 번호: | 4 핀과 9 핀 선택 |
| 광학: | 모든 관점 |
| 표시 모드: | 패시브 매트릭스 |
| 윤곽 Dim.: | 74.1.0(L) X 33.1 ((W) X 7.4 ((T) (mm) |
| 액티브 영역: | 55.02 ((L) X 13.1 ((W) (mm) |
| 운전 방법: | 1/32 근무 주기 |
| 픽셀 피치: | 0.43 × 0.41 (mm) |
| 작동 온도: | -40°C ~ +70°C (개정 가능) |
| 준수: | REACH 및 RoHS 준수 |
OLED SPI 2.23", 128x32 SPI OLED 디스플레이 모듈 제품 도면

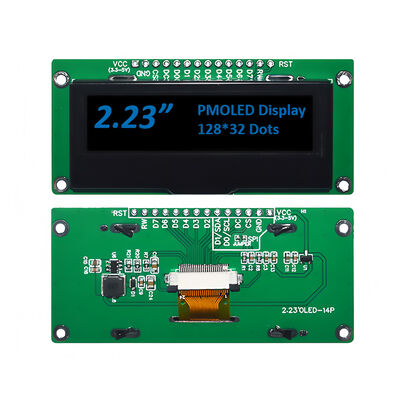

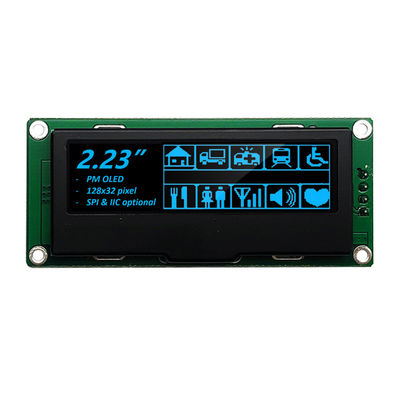

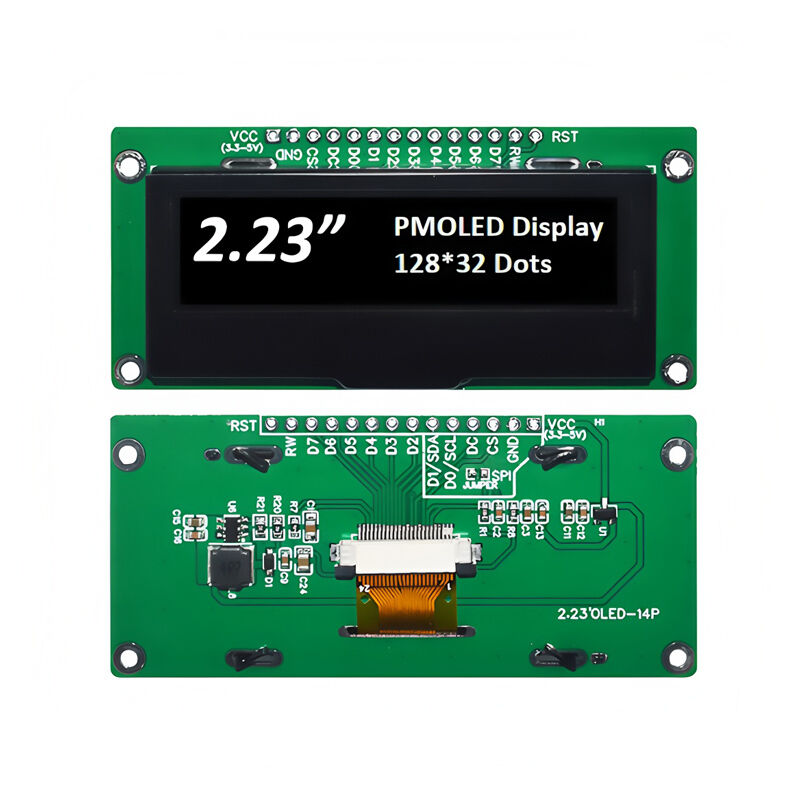

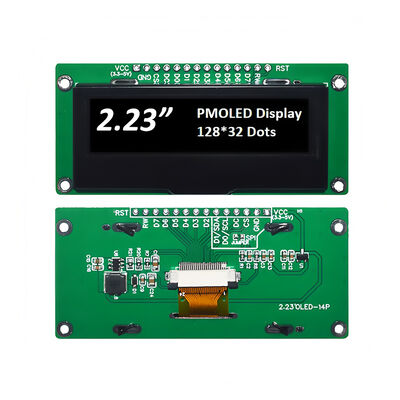

OLED SPI 2.23", 128x32 SPI OLED 디스플레이 모듈 제품 이미지
공장 시설 및 인증서
전문 OLED 디스플레이 모듈 제조업체
SAEF 테크놀로지의 그래픽 OLED 디스플레이는 COB, COG 및 TAB 수동 매트릭스 기술을 포함한 세 가지 기계적 구성에서 사용할 수 있습니다.50x16 OLED 그래픽 디스플레이에서 사용할 수 있는 그래픽 모노크롬 OLED 해상도, 64x128 OLED, 100x8 OLED 그래픽, 100x16 OLED, 100x32 그래픽 OLED, 200x16 그래픽 OLED, OLED 128x32, OLED 화면 128x64, OLED 128x128, 256x64 OLED 화면SAEF 제품군의 그래픽 OLED 디스플레이에는 탑재된 컨트롤러와 인터페이스가 있습니다.이 OLED 디스플레이 모듈은 해상도 / 색상에 따라 3V 또는 5V의 드라이브 전압으로 제공됩니다.
SAEF는 0.49인치에서 5.5인치 OLED까지 다양한 OLED 디스플레이 모듈을 제공합니다. 예를 들어 0.49인치 마이크로 OLED 디스플레이, 0.66인치 미니 OLED 디스플레이, 0.69인치 OLED, 0.91인치 OLED 디스플레이,95인치 OLED, 0.96인치 OLED 디스플레이, 1.5인치 OLED 디스플레이, 2인치 OLED, 2.4인치 OLED, 2.7인치 OLED 디스플레이, 3.12인치 OLED 디스플레이, 5.5인치 OLED 디스플레이 및 사용자 정의 디자인 솔루션.
SAEF 소형 OLED 디스플레이 모듈은 전자 디스플레이 패널이 필요한 많은 장치에 이상적입니다. 이러한 응용 분야는 웨어러블 기기, 전자 담배, POS 시스템, 화이트 물품, 가전,산업용 기기, POS 시스템, 자동화, 오디오 비주얼 디스플레이 시스템, 의료기기, 개인 관리 기기, 가정용품, 자동차 디스플레이, 동적 정보 디스플레이 등.
