제품 상세 정보:
|
| 제품: | 0.96인치 OLED 4핀 I2C | 결의: | 96x16 픽셀 |
|---|---|---|---|
| 구조: | COG + PCB | 인터페이스: | I2C는 조화시킵니다 |
| 드라이버 IC: | SSD1306 또는 동등 | 터치 스크린: | 사용자 정의 |
| 관측 방향: | 모든 시야 각도 | 개요는 흐려집니다.: | 32.54×10×2.4mm |
| 연결: | 금속 핀 | 핀 번호: | 4개 핀 |
| 운영 임시: | -40C 내지 +80C | 저장 온도: | -40C 내지 +85C |
| 수명: | 50,000시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 4Pins OLED 디스플레이 모듈,96x16 OLED 디스플레이 모듈,0.69 인치 96x16 OLED 디스플레이 |
||
0.69" 96x16 OLED, 4 핀 IIC 0.69 인치 OLED 모듈 디스플레이 설명
SFOM069YZ4-9616WB-01는 PCB OLED 모듈을 가진 그래픽 COG로 해상도 96x16 픽셀, 대각선 크기가 0.69 인치로 구성되어 있습니다. SFOM069YZ4-9616WB-01은 SSD1306 IC와 함께 내장되어 있습니다.I2C 인터페이스를 지원합니다, 1/16 운전 의무. 그것은 승선에 장착 구멍과 모듈에 4x1 금속 핀과 함께 PCB 윤곽 크기 32.54 × 10 mm를 가지고 있습니다. 그것은 특징:
1IIC 시리즈 통신 인터페이스, 간단한 배선, 2 개의 신호 라인만, 4PIN 라인으로 전원 공급 장치에 연결되어, 사용하기 쉽습니다.
2. 흰색, 뷰 앵글: 160도 이상, 아두이노, 51 시리즈, ESP, STIM32 / 2, SCR 칩에 호환.
3낮은 전력 소비: 정상 작동 중 0.05W, 지원 전압: 3.3V DC, 작업 온도: -40C-80C도

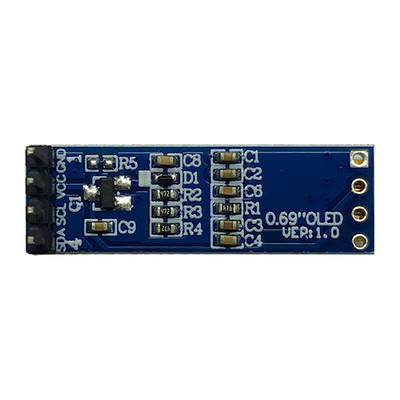

핀 정의
핀 1, GND, 논리 회로 거운드. 이것은 지상 핀입니다. 그것은 땅과 연결되어야합니다.
핀 2, VCC, OLED에 대한 전원 공급, 이것은 전압 공급 핀입니다. 그것은 소스에 연결되어야 합니다.
핀 3, SCL, 일련 시계 입력 SCL
핀 4, SDA, 일련 데이터 입력 SD
제품 정보
| 제품: | 096인치 OLED 4핀 I2C | 결의: | 96x16 픽셀 |
|---|---|---|---|
| 구조: | COG + PCB | 인터페이스: | I2C 인터페이스 |
| 드라이버 IC: | SSD1306 또는 동등 | 터치 화면: | 사용자 정의 |
| 관측 방향: | 모든 관점 | 윤곽 Dim.: | 320.54 × 10 × 2.4mm |
| 연결: | 금속 핀 | 핀 번호: | 4개의 핀 |
| 작동 온도: | -40°C ~ +80°C | 저장 온도: | -40°C ~ +85°C |
| 수명: | 50,000 시간 @ 60cd/m2 | 준수: | REACH 및 RoHS 준수 |
FAQ
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 다른 항목 번호의 혼합 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 재구매 된 제품, 재구매 된 샘플 즉시. 샘플 재제조를 위해 1-1.5 주. 대량 생산을위한 4-6 주. 디자인 된 제품, 카운터 드로잉 제안을위한 2-3 일.도면 승인 시 샘플을 채취하기 위해 2시간■ 샘플 승인시 시험 운행/대량 생산에 5~6시간
Q3. 당신은 샘플 및 생산 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ. 3-5pcs 샘플 검사 사용할 수 있습니다. 대량 생산 MOQ는 일반적으로 1K / 롯데입니다. 우리는 트레일 실행 / PP 실행 주문을 위해 MP MOQ보다 낮은 qty를 지원합니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT에 의해 배송됩니다. 도착하는 데 5-7일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.
Q5. LCD 모듈에 대한 주문을 어떻게 진행합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q6. LCD 제품에 제 로고를 인쇄해도 될까요?
A: 예. 디자인 단계에서 공식적으로 알려주세요, 우리는 샘플 테스트와 승인을 위해 로고와 샘플을 만들 것입니다. 샘플 승인을 받아 대량 생산은 승인 된 샘플을 따릅니다.
Q7: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 제품에 1 년 보증을 제공합니다.
Q8: 고장난 제품 을 어떻게 처리 합니까?
A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.
둘째, 보증 기간 동안 우리는 새로운 LCD를 새로운 주문으로 작은 양으로 보낼 것입니다. 결함 제품 대량에 대해,우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 호출을 포함하여 해결책을 논의 할 수 있습니다..
0.69" 96x16 OLED, 4 핀 IIC 0.69 인치 OLED 모듈 제품 도면

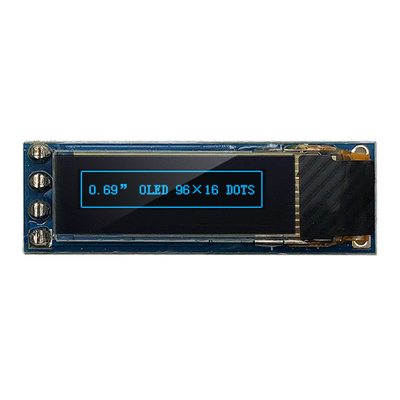

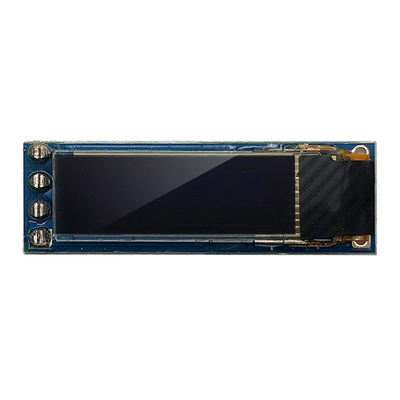

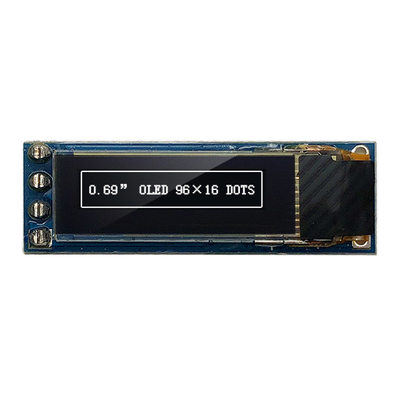

0.69" 96x16 OLED, 4 핀 IIC 0.69 인치 OLED 모듈 제품 이미지
