제품 상세 정보:
|
| 제품: | 1.3인치 SPI OLED 7핀 | 결의: | 128x64 그래픽 |
|---|---|---|---|
| 인터페이스: | SPI | 알글을 보는 것: | 모든 시야 각도 |
| 핀 번호: | 7개 핀 | 색상: | 흰색 파란색 선택 |
| 모듈 크기: | 35.5(W)×33.6(H)×2.6(T) (mm) | 유리: | PMOLED (패시브 매트릭스 OLED) |
| 컨트롤러: | SH1106 또는 동등품 | 수술 임시요원: | -40C 내지 +85C |
| 대비율: | 2000 : 1 (암실 대비) | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | SPI OLED는 1.3 인치를 드러냅니다,7 핀 OLED는 1.3 인치를 드러냅니다,SH1106 1.3 인치 oled i2c |
||
SFOM130YZ7-12864WB-01 사양.pdf
1.3인치 OLED, SPI OLED 디스플레이
SFOM130YZ7-12864WB-01 모델은 모듈에 PCB 보드가있는 SF-OS130YZ-12864WB-01의 확장 항목입니다. 대각선 크기는 1.3 인치이며 128x64 픽셀로 구성됩니다.이 PCB 보드는 4개의 장착 구멍을 가진 고객들이 그들의 애플리케이션에 모듈을 고정하기 위한 쉬운 방법입니다. SFOM130YZ7-12864WB-01 모듈은 SH1106 IC와 함께 내장되어 있습니다. 4선 SPI 인터페이스를 지원합니다. 선택적인 I2C 인터페이스, 운전 의무 1/64, 논리 공급 전압은 3.3V ~ 5V입니다.변환 회로와 함께 I/O 레벨 5V ~ 3V, 50% 체크 보드 전류와 디스플레이는 80mA @ 3.3VDD (유례 값). 모듈의 연결은 7 헤더 핀, 옵션 4 핀 헤더 핀 연결입니다.
이 OLED 모듈은 스마트 홈 애플리케이션, 의료기기, 스마트 컨트롤, 미터 등에 적합하며, -40°C에서 +85°C의 온도에서 작동할 수 있습니다.
11.3인치 미니 OLED 디스플레이 128X64 해상도와 SH1106 칩셋
2초저전력 소비: 전체 화면 조명 0.08w
3설치가 용이하기 위해 4개의 장착 구멍
4인터페이스 타입: SPI (IIC로 변경할 수 있습니다)
5다양한 제어 칩을 지원합니다: Arduino 51 시리즈, msp430 시리즈, stm32/2 CSR IC, ETC와 완전히 호환됩니다.
6전원 전압: DC 3V - 5V
특징
| 제품: | 10.3인치 SPI OLED 7 핀 | 결의: | 128x64 그래픽 |
|---|---|---|---|
| 인터페이스: | 4 와이어 SPI (I2C 선택) | 알글을 보고: | 모든 관점 |
| 핀 번호: | 7 핀 (4 핀 선택) | 색상: | 흰색 파란색 선택 |
| 모듈 크기: | 35.5 ((W) × 33.6 ((H) × 2.6 ((T) mm | 유리: | PMOLED |
| 컨트롤러: | SH1106 또는 동등 | 작동 시간: | -40°C ~ +85°C |
| 콘트라스트 비율 | 2000: 1 (다크룸 콘트라스트) | 준수: | REACH 및 RoHS 준수 |
1.3인치 OLED, SPI OLED 디스플레이

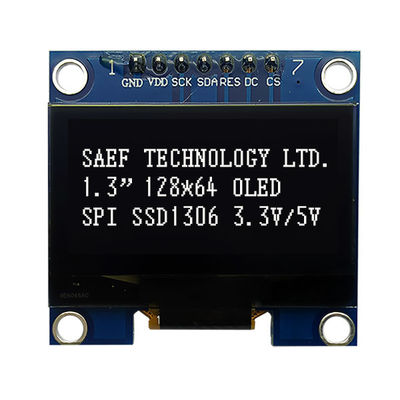

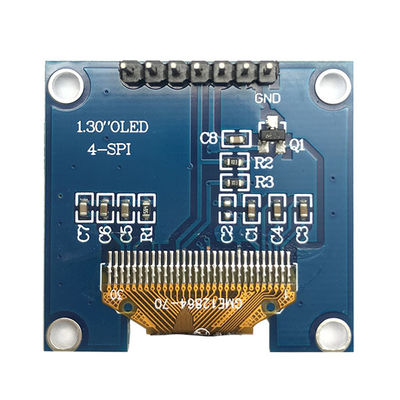

1.3인치 OLED, SPI OLED 디스플레이 실제 제품 이미지
FAQ:
Q1. 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 다른 항목 번호의 혼합 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 재구매 된 제품, 재구매 된 샘플 즉시. 샘플 재제조를 위해 1-1.5 주. 대량 생산을위한 4-6 주. 디자인 된 제품, 카운터 드로잉 제안을위한 2-3 일.도면 승인 시 샘플을 채취하기 위해 2시간■ 샘플 승인시 시험 운행/대량 생산에 5~6시간
Q3. 당신은 샘플 및 생산 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ. 3-5pcs 샘플 검사 사용할 수 있습니다. 대량 생산 MOQ는 일반적으로 1K / 롯데입니다. 우리는 트레일 실행 / PP 실행 주문을 위해 MP MOQ보다 낮은 qty를 지원합니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT에 의해 배송됩니다. 도착하는 데 5-7일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.
Q5. LCD 모듈에 대한 주문을 어떻게 진행합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 고객은 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q6. LCD 제품에 제 로고를 인쇄해도 될까요?
A: 예. 디자인 단계에서 공식적으로 알려주세요, 우리는 샘플 테스트와 승인을 위해 로고와 샘플을 만들 것입니다. 샘플 승인을 받아 대량 생산은 승인 된 샘플을 따릅니다.
Q7: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 제품에 1 년 보증을 제공합니다.
Q8: 고장난 제품 을 어떻게 처리 합니까?
A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.
둘째, 보증 기간 동안 우리는 새로운 LCD를 새로운 주문으로 작은 양으로 보낼 것입니다. 결함 제품 대량에 대해,우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 호출을 포함하여 해결책을 논의 할 수 있습니다..
