제품 상세 정보:
|
| 제품: | 3.4인치 TFT 터치스크린 | 결의: | 800x800픽셀 |
|---|---|---|---|
| 터치 스크린: | CTP로 | 관측 방향: | IPS(80/80/80/80) |
| 드라이버 IC: | Ili9881c 또는 동등품 | 핀 번호: | 39 |
| 외곽 라인 사이즈: | 99.0 x 96.6 x 3.98 (mm) | 활동 영역: | 87.6×87.6(mm) |
| 연결: | ZIF | 표면 휘도: | 350cd/m2(니트) |
| 인터페이스: | MIPI 3레인 | LED 수명: | 40,000시간 |
| CTP 드라이버 IC:: | HX8526-E30 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 800x800 PCAP TFT 디스플레이,3.4 인치 PCAP TFT 디스플레이,미피는 전기 용량 터치스크린을 계획했습니다 |
||
이 항목에 관한 SF-TO340B-8978A-CT
우리의 최고 수준의 3.4인치 PCAP 원형 TFT 디스플레이로 기기를 향상시키세요. 800 x 800 점의 놀라운 해상도를 제공합니다.이 디스플레이는 결정적인 시각을 제공하며 다양한 응용 프로그램에 원활한 통합을 위해 설계되었습니다.소비자 전자제품에서 산업용 솔루션까지
주요 특징:
응용 프로그램:3.4-인치 PCAP 원형 TFT 디스플레이는 다음과 같이 사용할 수 있습니다.
왜 우리 의 3.4 인치 둥근 디스플레이 를 선택 합니까?
우리의 PCAP TFT 디스플레이는 고품질 시각화와 최첨단 터치 기술을 결합합니다.미용적이고 기능적인 제품을 만들고자 하는 개발자와 제조업체에게 완벽한 선택이 됩니다..
사양:
우리의 PCAP TFT 디스플레이 3.4 인치 둥근 LCD로 제품 디자인을 향상시킵니다. 다음 프로젝트를 위해 스타일, 성능 및 첨단 기술의 완벽한 혼합을 즐기기 위해 지금 주문하십시오!
제품 사양
| 특징 | 스펙트럼 |
| 크기 | 30.4인치 |
| 결의 | 800 ((RGB) x 800 |
| 기술 유형 | a-Si |
| 픽셀 구성 | RGB 수직 스트라이프 |
| 픽셀 피치 | 109.5*1095 |
| 표시 모드 | SFT |
| 표면 처리 | HC |
| 관측 방향 | 무료 |
| CTP를 가진 모듈 (W x H x D) (mm) | 990.0 x 96.6 x 398 |
| 액티브 영역 (mm) | 87.6*876 |
| TSP를 가지고/없고 | CTP와 함께 |
| 일치 연결 유형 | FPC |
| LED 번호 | 8 LED |
| CTP 표면 경화 | ≥7H |
| 무게 (g) | TBD |
| 인터페이스 | MIPI 3 차선 |
| 색상 깊이 | 16.7M |
| LCD 드라이버 IC | ILI9881C |
| CTP 드라이버 IC | HX8526-E30 |
| CTP 인터페이스 | IIC |
윤곽 그림
인터페이스 핀 정의
|
핀 - 아니 |
기호 | I/O | 기능 |
| 1 | GND | GND | 전력 지각 |
| 2 | LEDA | P |
LED 아노드 |
| 3 | LEDA | P | |
| 4 | LEDK | P | LED 카थो드 |
| 5 | LEDK | P | |
| 6 | GND | GND | 전력 지각 |
| 7 | VDD ((-5V) | P |
-5V 입력 |
| 8 | VDD ((-5V) | P | |
| 9 | GND | GND | 전력 지각 |
| 10 | VDD ((+5V) | P |
+5V 입력 |
| 11 | VDD ((+5V) | P | |
| 12 | GND | GND | 전력 지각 |
| 13 | IOVCC | P | 전원 공급원 1.8V |
| 14 | IOVCC | P | |
| 15 | GND | GND | 전력 지각 |
| 16 | 재설정 | 난 | 글로벌 리셋 핀 |
| 17 | GND | GND | 전력 지각 |
| 18 | TE | 난 | 찢기 효과 출력 |
| 19 | GND | GND | 전력 지각 |
| 20 | NC | N |
연결이 안되네요 |
| 21 | NC | N | 연결이 안되네요 |
| 22 | NC | N | 연결이 안되네요 |
| 23 | GND | GND | 전력 지각 |
| 24 | LAN2_P | 난 | MIPI 차선 2+ |
| 25 | NC | N | 연결이 안되네요 |
| 26 | LAN2_N | 난 | MIPI 차선 2 |
| 27 | GND | GND | 전력 지각 |
| 28 | CLK_P | 난 | MIPI 시계 + |
| 29 | NC | N | 연결이 안되네요 |
| 30 | CLK_N | 난 | IMIPI 시계 - |
| 31 | GND | GND | 전력 지각 |
| 32 | LAN1_P | 난 | MIPI 경로 1+ |
| 33 | NC | N | 연결이 안되네요 |
| 34 | LAN1_N | 난 | MIPI 경로 1 |
| 35 | GND | GND | 전력 지각 |
| 36 | LAN0_P | 난 | MIPI 경로 0+ |
| 37 | NC | N | 연결이 안되네요 |
| 38 | LAN0_N | 난 | MIPI 차선 0- |
| 39 | GND | GND | 전력 지각 |
CTP 인터페이스 핀 정의
| 핀 | 이름 |
| 1 | VCCA ((2.8V) |
| 2 | VCCD (1.8V) |
| 3 | SCL |
| 4 | SDA |
| 5 | GND |
| 6 | GND |
| 7 | TSIX |
| 8 | NC |
| 9 | NC |
| 10 | XRES |
절대 최대 등급
| 항목 | 기호 | 미니 | 맥스 | 단위 |
| 전원 공급 전압 | IOVCC | -0.3 | 3.3 | V |
| 전원 공급 전압 | VDD ((+5V) | -0.3 | 6.5 | |
| 전원 공급 전압 | VDD ((-5V) | - 6개5 | 0.3 | |
| 논리 공급 전압 | VCCIO | -0.3 | 3.3 | V |
| 작동 온도 | 위쪽 | - 20 | 70 | °C |
| 저장 온도 | Tst | -30 | 80 | °C |
| 절대 습도 | 아하 | -- | ≤ 70 | g/m3 |
전기 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | 단위 | |
| 전원 공급 전압 | IOVCC | 1.75 | 1.8 | 3.3 | V | |
| 전원 공급 전압 | VDD ((+5V) | 4.5 | 5.0 | 6 | V | |
| 전원 공급 전압 | VDD ((-5V) | -6 | - 5번0 | - 4개5 | ||
|
입력 신호 전압 |
높은 수준 | HIV | 0.7*IOVCC | - | IOVCC | V |
| 낮은 수준 | VIL | 0 | - | 0.3*IOVCC | V | |
백라이트 사양
| 항목 | 기호 | 분 | 유형 | 맥스 | 단위 | 언급 |
| 전류 | IF | 18 | 20 | 22 | mA | 1 LED |
| 전압 | VF | - | 12.8 | - | V | BLH-BLL |
| 백라이트 전력 소비 | WBL | - | 512 | - | mW | 8 LED |
| 운용 수명 | - | - | 30,000 | - | 시간 | 각 LED에 대해 |
광학적 특성
| 항목 | 기호 | 조건 | 분 | 유형 | 맥스 | 단위 | |
|
관점 |
θT |
CR ¥10 |
70 | 80 | -- |
학위 |
|
| θB | 70 | 80 | -- | ||||
| θL | 70 | 80 | -- | ||||
| θR | 70 | 80 | -- | ||||
| 콘트라스트 비율 | CR | θ=0o | 600 | 800 | -- | ||
|
반응 시간 |
톤 | 25°C |
-- |
25 |
35 |
ms |
|
| TOFF | |||||||
| 통일성 | U | 75 | 80 | -- | % | ||
| NTSC | 65 | 70 | -- | % | |||
| 광력 | L | 280 | 350 | -- | cd/m2 | ||

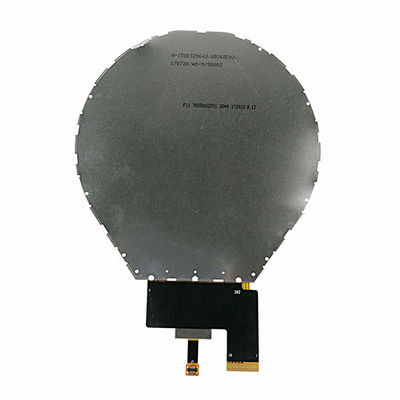

제품 이미지
