제품 상세 정보:
|
| 제품: | 1.77인치 TFT SPI 전면 화면 | 결의: | 128x160픽셀 |
|---|---|---|---|
| 드라이버 IC: | ILI9163C | 터치 화면: | 저항막 방식 터치(PCAP 옵션) |
| 커버 글라스 차원: | 맞춤형 | 관측 방향: | 12시 |
| 인터페이스: | SPI(사용자 정의 가능) | 연결: | 용접형 (개정 가능) |
| 핀 번호: | 18개의 핀 (개인화) | 표면 휘도: | 200cd/m2(니트) |
| 개요는 흐려집니다.: | 34x42.9x3.55mm | 운영 임시: | -20C 내지 +70C |
| LED 수명: | 40,000시간 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1.77 " LCD 터치 스크린 디스플레이,128x160 LCD 터치 스크린,TN 의학 LCD 디스플레이 |
||
1.77" LCD 터치 스크린 128x160 TN 패널 스마트 기기 제품 소개
SAEF TECHNOLOGY SF-TC177L-9273A-T LCD 터치 스크린은 128x160 해상도 (128 수평 × 160 수직 픽셀 배열) 와 함께 1.77 인치의 전체 TFT-LCD 디스플레이입니다. 이 TFT LCD 모델은 SPI 인터페이스를 지원합니다.;운전 LCD 패널의 공급 전압 (VCC) 은 2.6V에서 3.3V까지, 일반적인 값은 2.8V입니다. 임베디드 시스템, 자동화, GPS, 의료 장비, 산업 장치에서 사용할 수 있습니다.고품질의 TFT 디스플레이와 화려한 이미지를 필요로 하는 보안 장비SF-TC177L-9273A-T 저항성 터치 스크린 TFT는 밝기 200 cd/m2 (유형적 값) 이다. -20°C에서 +70°C까지의 온도에서 작동 할 수 있으며 저장 온도는 -30°C에서 +80°C까지 다양하다.
특징
이 1.77인치 TFT LCD는 TN형이고, 볼 방향은 12시입니다.
이 1.77인치 TFT 디스플레이는 SPI 인터페이스로 설계되었으며 MCU 및 RGB 인터페이스로도 사용자 정의 할 수 있습니다.
이 1.77 인치 저항성 터치 스크린 TFT는 QQVGA 해상도, 128x160 점, 초상화 / 수직형 디스플레이입니다.
이 1.77인치 TFT 화면은 ST7735과 호환되는 ILI9163C에 의해 제어됩니다.
이 1.77인치 LCD 터치 스크린은 -20°C에서 +70°C까지 작동 할 수 있습니다
| 제품: | 1.77인치 저항성 LCD 터치 스크린 |
| 결의: | 128x160 픽셀 |
| 인터페이스: | SPI (개인화 할 수 있습니다) |
| 드라이버 IC: | ILI9163C |
| 커버 유리 크기: | 사용자 정의 |
| 핀 번호: | 18 핀 (개인화) |
| 윤곽 Dim.: | 34x42.9x3.55mm |
| LED 수명: | 401000시간 |
| 터치 화면: | 저항적인 터치 (PCAP 선택) |
| 관측 방향: | 12시 |
| 연결: | 용접형 (개정 가능) |
| 표면 밝기: | 200 Cd/m2 ((nits) |
| 작동 온도: | -20°C ~ +70°C |
| 준수: | REACH 및 RoHS 준수 |
1.77" LCD 터치 스크린 디스플레이 128x160 TN 패널 스마트 기기 제품 도면
PIN 설명
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | GND | 난 | 토지 |
| 2 | LED | 오 | LED 카थो드 |
| 3 | LED+ | 오 | LED 아노드 |
| 4 | GND | 난 | 토지 |
| 5 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 6 | A0 | 난 | 레지스터 선택 신호 |
| 7 | SDA | 난 | 데이터 입력 신호 표시 |
| 8 | SCK | 난 | 시계 입력 신호 표시 |
| 9 | VDDA | 난 | 전원 공급 2.8V 전압 |
| 10 | VDDIO | 난 | 전원 공급 2.8V/1.8V 전압 |
| 11 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 12 | GND | 난 | 토지 |
| 13 | YD | 난 | 터치 패널 입력 신호 |
| 14 | XL | 난 | 터치 패널 입력 신호 |
| 15 | YU | 난 | 터치 패널 입력 신호 |
| 16 | XR | 난 | 터치 패널 입력 신호 |
| 17 | GND | 난 | 토지 |
| 18 | GND | 난 | 토지 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 10.6~3.3 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
DC 특성 (VDD=2.8V,Ta=25°C)
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 공급 전류 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 입력 전압 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 입력 누출 전류 | IIL | - 1개0 | - | 1.0 | mA | VIN=VDD 또는 VSS |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
참고: |
| 공급 전압 | Vf | 3.0 | 3.2 | 3.4 | V | if=30mA | - |
| 공급 전류 | 만약 | - | 30 | - | mA | - | - |
| 역전압 | Vr | - | - | 5 | V | - | |
| 전력 소모 | Pd | - | 288 | - | mW | - | |
| LCM에 대한 광대성 |
- |
- | 200 | - | Cd/m2 | if=30mA | - |
| LCM에 대한 통일성 | - | 80 | - | - | % | if=30mA | - |
| 백라이트 색상 | 흰색 | ||||||

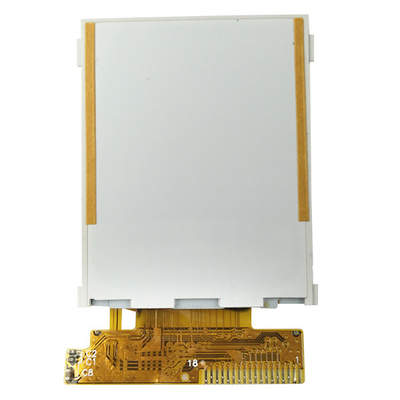

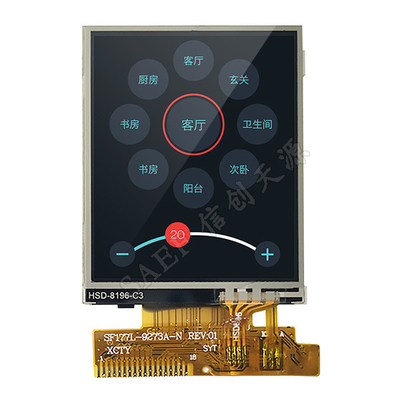

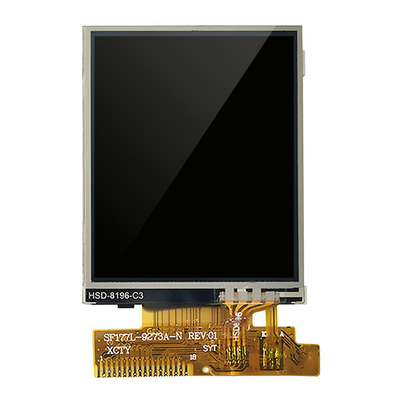

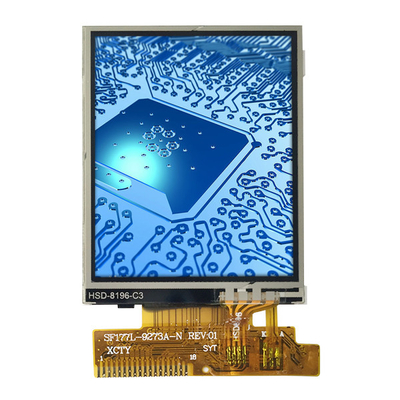

1.77" LCD 터치 스크린 디스플레이 128x160 TN 패널 스마트 기기 제품 이미지
공장 시설 및 인증서
TFT LCD 디스플레이 모듈 제조업체 - 300 개 이상의 TFT 표준 제품 라인업
SAEF 테크놀로지는 중국을 기반으로 TFT LCD 디스플레이의 글로벌 선도적인 제조업체입니다. SAEF은 0.96 "와 같은 크기의 중소 크기의 TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다.22인치 둥근1,28인치 둥근,10.44", 1.54", 1.772", 2.1" 둥글, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15인치, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 및 28" TFT (활성 영역의 가로 크기) 등이 있습니다. 이 웹 사이트에는 300 개 이상의 TFT 표준 모델이 나열되어 있습니다.또한, 거의 모든 항목은 고객의 요구 사항을 충족하기 위해 표준 항목에서 도출 할 수 있습니다.
SAEF TFT 디스플레이는 표준 TFT-LCD 모듈, IPS TFT, 고 밝기 TFT LCD (태양광으로 읽을 수 있는 디스플레이), 제어판과 함께 TFT 패널을 포함한 산업 표준에 따라 자격을 갖습니다.막대기 타입 TFT, 광 온도 TFT LCD. 이 디스플레이에는 풍경 또는 초상화 모드가 포함됩니다.SAEF TFT LCD 디스플레이는 다양한 해상도와 터치 화면 선택적으로 저항 및 프로젝션 용량 (PCAP 터치 화면) 기술로 제공됩니다.우리의 TFT 디스플레이 모듈 중 많은 것은 MCU, RGB, TTL, LVDS 및 MIPI DSI를 포함하여 하나 이상의 인터페이스를 사용할 수 있습니다.SAEF TFT 모듈은 산업 제어 등 여러 응용 프로그램에 적합합니다.커피 머신, 의료 장비, POS 시스템, 자동화, GPS 네비게이터, 백화품, 에너지 제어, 통신, 의료 장비 등
