제품 상세 정보:
|
제품: | 4.3인치 IPS TFT LCD | 결의: | 480x800 화소 |
---|---|---|---|
관측 방향: | 모든 관점 (IPS) | 터치 화면: | 저항막식 터치스크린 포함(옵션) |
인터페이스: | MIPI 인터페이스 (개정 가능) | 핀 번호: | 45 핀 (개인화) |
연결: | 연결(사용자 정의 가능) | 표면 휘도: | 200cd/m2(맞춤형) |
운영 임시: | -20C 내지 +70C | 순응성: | 순응한 한계와 로에스 |
강조하다: | 미피 4.3 인치 TFT LCD 디스플레이,4.3 인치 TFT LCD 디스플레이 45Pins,4.3 인치 TFT 디스플레이 480x800 |
4.3 인치 480x800 IPS TFT 디스플레이 화면 HX8369-A01 Mipi 인터페이스 저항 터치 패널과 함께 45 핀
4.3인치 MIPI TFT 화면 480x800 IPS LCD 디스플레이 제품 설명
SAEF TECHNOLOGY SF-TC430S-8671A-T는 480x800 해상도 (480 수평 × 800 수직 픽셀 배열) 와 함께 4.3 인치의 전체 TFT-LCD 디스플레이입니다. 운전 LCD 패널의 공급 전압 (VCC) 은 2.6V ~ 3V.3V, 전형적인 전압은 2.8V입니다. 그리고 MIPI 인터페이스를 지원합니다. 그것은 임베디드 시스템, 자동화, GPS, 의료 장비, 산업 장치,고품질의 TFT 디스플레이와 화려한 이미지를 필요로 하는 보안 장비.
SF-TC430S-8671A-T는 밝기 200 cd/m2 (일반적 값) 을 가진 IPS-LCD 타입 TFT입니다. 밝은 백라이트를 필요로 하는 애플리케이션을 위해 우리의 판매에 문의하십시오.표면 밝기는 1000 cd/m2로 사용자 정의 할 수 있습니다..
SF-TC430S-8671A-T는 -20°C에서 +70°C까지의 온도에서 작동할 수 있으며, 저장 온도는 -30°C에서 +80°C까지입니다.
제품: | 4.3인치 IPS TFT LCD | 결의: | 480x800 픽셀 |
---|---|---|---|
관측 방향: | 모든 관점 (IPS) | 터치 화면: | 레지스티브 터치 스크린 (선택) |
인터페이스: | MIPI 인터페이스 (개정 가능) | 핀 번호: | 45 핀 (개인화) |
연결: | 플러그 (개정) | 표면 밝기: | 200 Cd/m2 (개인 조정 가능) |
작동 온도: | -20°C ~ +70°C | 준수: | REACH 및 RoHS 준수 |
4.3인치 MIPI TFT 스크린480x800IPS LCD 디스플레이 제품 도면
아니죠 | PIN 이름 | I/O | 설명 |
1 | GND | 난 | 토지 |
2 | KN | I/O | DSI-CLK 시계 신호 |
3 | CP | I/O | DSI-CLK+시계 신호 |
4 | GND | 난 | 토지 |
5 | D0N | I/O | DSI-D0 시계 신호 |
6 | D0P | I/O | DSI-D0+시계 신호 |
7 | GND | 난 | 토지 |
8 | D1P | I/O | DSI-D1+시계 신호 |
9 | D1N | I/O | DSI-D1 시계 신호 |
10 | GND | 난 | 토지 |
11 | 재설정 | 난 | LCM 재설정 입력 신호 |
12 | TE | 난 | 찢기 효과 출력 |
13 | VCI | 난 | 전원 공급 2.8V |
14 | IOVCC | 난 | 전원 공급 1.8V-2.8V |
15 | GND | 난 | 토지 |
16 | A | 오 | LED + |
17 | K | 오 | LED |
18 | GND | 난 | 토지 |
19 | YU | 난 | 터치 패널 핀 |
20 | XL | 난 | 터치 패널 핀 |
21 | YD | 난 | 터치 패널 핀 |
22 | XR | 난 | 터치 패널 핀 |
23 | GND | 난 | 토지 |
24-51 | NC | 난 | ∙ |
항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 상태 |
작동 전압 | VDD | 2.6 | 2.8 | 3.3 | V | ∙ |
공급 전류 | IDD | ∙ | ∙ | 5 | mA | VDD=2.8V,Ta=25°C |
입력 전압 | HIV | 0.8VDD | ∙ | VDD | V | ∙ |
VIL | 0 | ∙ | 0.2VDD | V | ||
입력 누출 전류 | IIL | - 1개0 | ∙ | 1.0 | mA | VIN=VDD 또는 VSS |
항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
조건 |
참고: |
공급 전압 | Vf | ∙ | 25.6 | ∙ | V | if=20 mA | ∙ |
공급 전류 | 만약 | ∙ | 20 | ∙ | mA | ∙ | ∙ |
역전압 | Vr | ∙ | ∙ | 5 | V | ∙ | |
전력 소모 | Pd | ∙ | ∙ | ∙ | mW | ∙ | |
LCM에 대한 광대성 |
∙ |
∙ | 200 | ∙ | Cd/m2 | if=20mA | ∙ |
LCM에 대한 통일성 | ∙ | 80 | ∙ | ∙ | % | if=20 mA | ∙ |
LED 수명 | HR | 50000 | ∙ | ∙ | 1시간 | ∙ | ∙ |
백라이트 색상 | 흰색 |

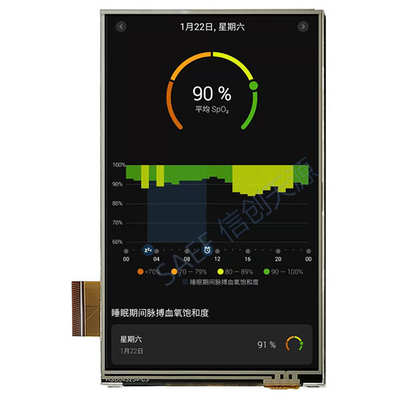

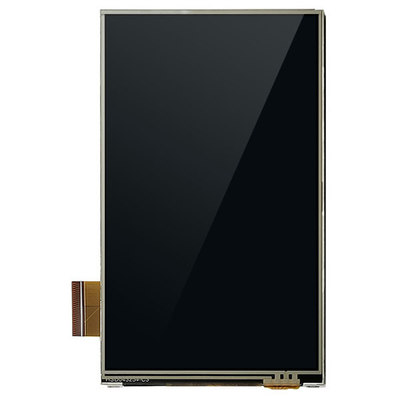

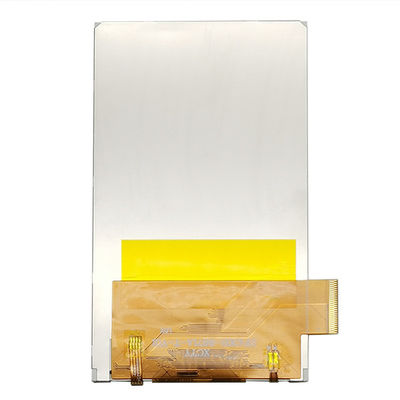

4.3인치 MIPI TFT 스크린480x800IPS LCD 디스플레이 실제 제품 이미지
공장 시설 과 인증서
TFT LCD 디스플레이 모듈 제조업체 - 300 개 이상의 TFT 표준 제품 라인업
SAEF 테크놀로지는 중국을 기반으로 TFT LCD 디스플레이의 글로벌 선도적인 제조업체입니다. SAEF은 0.96 "와 같은 크기의 중소 크기의 TFT 디스플레이 모듈의 광범위한 제품군을 제공합니다.22인치 둥근1,28인치 둥근,10.44", 1.54", 1.772", 2.1" 둥글, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15인치, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 및 28" TFT (활성 영역의 가로 크기) 등이 있습니다. 이 웹 사이트에는 300 개 이상의 TFT 표준 모델이 나열되어 있습니다.또한, 거의 모든 항목은 고객의 요구 사항을 충족하기 위해 표준 항목에서 도출 할 수 있습니다.
SAEF TFT 디스플레이는 표준 TFT-LCD 모듈, IPS TFT, 고 밝기 TFT LCD (태양광으로 읽을 수 있는 디스플레이), 제어판과 함께 TFT 패널을 포함한 산업 표준에 따라 자격을 갖습니다.막대기 타입 TFT, 광 온도 TFT LCD. 이 디스플레이에는 풍경 또는 초상화 모드가 포함됩니다.SAEF TFT LCD 디스플레이는 다양한 해상도와 터치 화면 선택적으로 저항 및 프로젝션 용량 (PCAP 터치 화면) 기술로 제공됩니다.우리의 TFT 디스플레이 모듈 중 많은 것은 MCU, RGB, TTL, LVDS 및 MIPI DSI를 포함하여 하나 이상의 인터페이스를 사용할 수 있습니다.SAEF TFT 모듈은 산업 제어 등 여러 응용 프로그램에 적합합니다.커피 머신, 의료 장비, POS 시스템, 자동화, GPS 네비게이터, 백화품, 에너지 제어, 통신, 의료 장비 등
검색 키워드: tft 4.3", 4.3" tft LCD, 4.3" tft LCD, 4.3인치 tft LCD, tft LCD 4.3, 4.3 인치 TFT 디스플레이, 4.3 인치 TFT 디스플레이, 4.3 인치 TFT 디스플레이, 4.3 인치 TFT 디스플레이, 4.3 인치 TFT 디스플레이,4.3인치 TFT LCD 화면, 480x800 IPS TFT, 4.3인치 IPS, 4.3인치 800x480, 4.3인치 MIPI LCD
