제품 상세 정보:
|
| 제품: | 1.22인치 TFT LCD 화면 | 터치 스크린: | 터치 스크린 없이 (개정 가능) |
|---|---|---|---|
| 결의: | 240x204 | 관측 방향: | IPS 전체 시야각(80/80/80/80) |
| 드라이버 IC: | ST7789V | 핀 번호: | 14개의 핀 |
| 연결: | FPC 접속구의 형태 | 표면 휘도: | 300 cd/m2 (니트) |
| 인터페이스: | SPI | LED 수명: | 40,000시간 |
| 강조하다: | IPS 순환 LCD 디스플레이,240x204 순환 LCD 디스플레이,OEM 라운드 LCD 디스플레이 |
||
SF-TC122B-8807A1-N 사양 2023-09-10.pdf
1.22인치 원형 원형 LCD 디스플레이 화면 TFT 240x204 점 IPS 전체 관점 제품 소개
SAEF TECHNOLOGY SF-TC122B-8807A1-N는 직사각형 크기와 1.22 인치 둥근 모양의 IPS형 TFT LCD 디스플레이로 해상도는 240x204 픽셀입니다.
제품 빠른 세부 사항:
1LCD 크기: 1.22 ′′ TFT
2해상도: 240x204
3관점: 모두
4커리어 크기: 33.66x33.02x1.5mm
5LCD 드라이버 IC: ST7789V
6LCD 인터페이스 타입: SPI
7온도: 최고 -20°C ~ +70°C; Tst -30°C ~ +80°C
8터치 패널: 터치 화면 없이 (개정 가능)
| 제품: | 1.22인치 TFT LCD 스크린 | 터치 화면: | 터치 스크린 없이 (개정 가능) |
|---|---|---|---|
| 결의: | 240x204 | 관측 방향: | IPS 전체 시야 각도 (80/80/80/80) |
| 드라이버 IC: | ST7789V | 핀 번호: | 14 핀 |
| 연결: | FPC 커넥터 타입 | 표면 밝기: | 300 Cd/m2 (니트) |
| 인터페이스: | SPI | LED 수명: | 401000시간 |
1.22인치 원형 원형 LCD 디스플레이 화면 TFT 240x204 점 IPS 제품 도면
PIN 설명
| 아니죠 | PIN 이름 | I/O | 설명 |
| 1 | LEDK2 | 오 | LED 카थो드 |
| 2 | LEDK1 | 오 | LED 카थो드 |
| 3 | LEDA | 오 | LED 아노드 |
| 4 | GND | 난 | 토지 |
| 5 | FMARK | 난 | 파열 효과 출력 핀은 MCU와 프레임 쓰기를 동기화합니다. S/W 명령에 의해 활성화됩니다. |
| 6 | SDI | 난 | 데이터 입력 신호 표시 |
| 7 | SCLK | 난 | Serial Interface에서는 SCL로 사용된다. |
| 8 | RS | 난 | 레지스터 선택 신호 |
| 9 | CS | 난 | 칩 선택 신호의 입력 핀 |
| 10 | 재설정 | 난 | LCM 재설정 입력 신호 |
| 11 | IOVCC | 난 | 전원 공급 2.8V/1.8V 전압 |
| 12 | VCC | 난 | 전원 공급 2.8V 전압 |
| 13 | GND | 난 | 토지 |
| 14 | GND | 난 | 토지 |
최대 절대 한계
| 항목 | 기호 | 가치 | 단위 |
| 논리용 전원 공급 전압 | VDD | 30.0-3.6 | V |
| 입력 전압 | 와인 | VDD+03 | V |
| 작동 온도 | 위쪽 | - 20에서 70 | °C |
| 저장 온도 | Tstg | -30~80 | °C |
DC 특성 (VDD=3.3V,Ta=25°C)
| 항목 | 기호 | 분 | 종류 | 맥스 | 단위 | 시험 조건 |
| 작동 전압 | VDD | 3.0 | 3.3 | 3.6 | V | - |
| 공급 전류 | IDD | - | TBD | - | mA | VDD=3.3V,Ta=25°C |
| 입력 전압 | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| 입력 누출 전류 | IIL | - | TBD | - | mA | VIN=VDD 또는 VSS |
백라이트 전기 광학적 특성
| 항목 | 기호 | 미니 | TYP | 맥스 | UNIT |
테스트 조건 |
참고: |
| 공급 전압 | Vf | - | 3.2 | V | if=40mA | - | |
| 공급 전류 | 만약 | - | 40 | - | mA | - | - |
| 역전압 | Vr | - | - | 5 | V | - | |
| 전력 소모 | Pd | - | 128 | - | mW | - | |
| LCM에 대한 광대성 |
- |
- | 150 | - | Cd/m2 | if=40mA | - |
| LCM에 대한 통일성 | - | 70 | 75 | - | % | if=40mA | - |
| 백라이트 색상 | 흰색 | ||||||

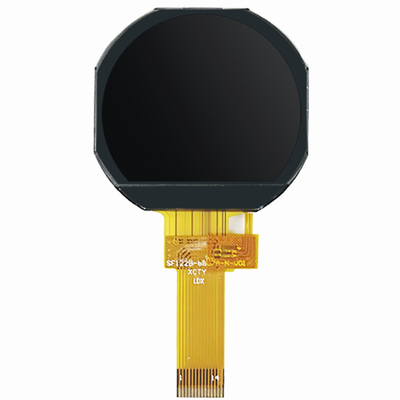

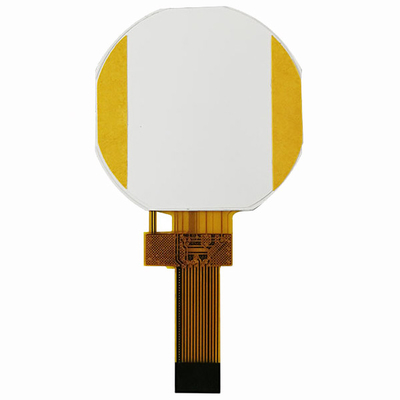

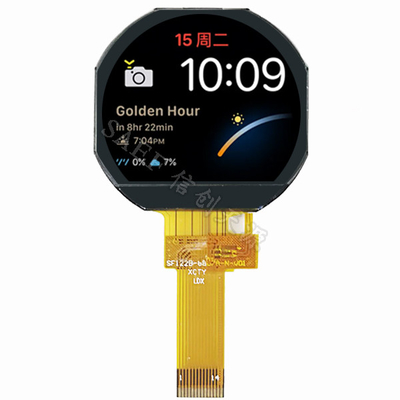

1.22인치 원형 원형 LCD 디스플레이 화면 TFT 240x204 점 IPS 제품 이미지
