제품 상세 정보:
|
| 제품: | 2.42인치 OLED | 해결: | 128 x 64 도트 해상도 |
|---|---|---|---|
| 유리 종류: | OLED(유기발광다이오드) | 광학: | 모든 관점 80/80/80/80 |
| 인터페이스: | I2C, SPI, 6800, 8080 선택 | 개요는 흐려집니다.: | 60.50 × 73.00 × 2.00mm (극화기를 포함) |
| 활성 영역: | 55.01 × 27.49mm | 픽셀 피치: | 0.43 × 0.43 (mm) |
| 작동 온도: | -40 ° C ~ +70 ° C | 보관 온도: | -40°C ~ +85°C |
| 핀 번호: | 24개 핀 | 제어 장치: | SSD1309 또는 동등 |
| 드라이브 모드: | 1/64 근무 주기는 | 커넥터: | COG+FPC |
| 명암비: | 2000 : 1 (암실 대비) | 규정 준수: | 순응한 한계와 로에스 |
| 강조하다: | OLED 디스플레이 모듈 단색,2.42 인치 OLED 디스플레이 모듈,8080 2.42 인치 OLED 디스플레이 |
||

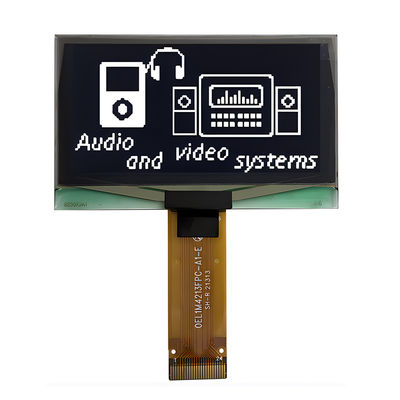

흑백 PMOLED 2.42" 인치 128x64 흰색 파란색 노란색 녹색 글꼴 SSD1309 I2C SPI 6800 8080 인터페이스
2.42" 인치 OLED 디스플레이, 2.42" OLED 128x64 설명
SAEF Technology SFOS242YZ-12864WBYG-01은 2.42" OLED 디스플레이입니다. 128x64 픽셀과 COG OLED 구조로 제작되었습니다.SFOS242YZ-12864WBYG-01 2.42인치 OLED 디스플레이는 SSD1309 IC가 내장되어 있으며, 6800, 8080, SPI 및 I2C 인터페이스를 통해 통신합니다. 이 OLED COG 모듈은 초박형, 경량, 저전력 소비로 휴대용 기기, 미터, 스마트 그리드, IoT 등에 적합합니다.
OLED 모듈은 -40℃에서 +70℃까지의 온도에서 작동할 수 있으며, 보관 온도는 -40℃에서 +85℃까지입니다.
핀 정의:
- 전원 공급
핀5, VDD, 논리 회로용 전원 공급. 이것은 전압 공급 핀입니다. 외부 소스에 연결해야 합니다.
핀3, VSS, 논리 회로의 접지. 이것은 접지 핀입니다. 또한 논리 핀의 기준으로 작용합니다. 외부 접지에 연결해야 합니다.
핀23, VCC, OEL 패널용 전원 공급. 이것은 칩의 가장 양의 전압 공급 핀입니다. 외부에서 공급해야 합니다.
핀2, VLESS, 아날로그 회로의 접지. 이것은 아날로그 접지 핀입니다. 외부에서 VSS에 연결해야 합니다.
- 드라이버
핀21, IREF, 밝기 조절을 위한 전류 기준. 이 핀은 세그먼트 전류 기준 핀입니다. 이 핀과 VSS 사이에 저항을 연결해야 합니다. 전류를 10µA로 설정합니다.
핀22, VCOMH, COM 신호에 대한 전압 출력 하이 레벨. 이 핀은 COM 신호에 대한 전압 출력 하이 레벨의 입력 핀입니다. 이 핀과 VSS 사이에 커패시터를 연결해야 합니다.
- 인터페이스
핀6, 핀7, BS1/BS2, 통신 프로토콜 선택. 이 핀은 MCU 인터페이스 선택 입력입니다. 다음 표를 참조하십시오:
I2C: BS1=1, BS2=0
4선 직렬: BS1=0, BS2=0
8비트 68xx 병렬: BS1=0, BS2=1
8비트 80xx 병렬: BS1=1, BS2=1
핀9, RES#, 컨트롤러 및 드라이버용 전원 리셋. 이 핀은 리셋 신호 입력입니다. 핀이 로우 상태일 때 칩의 초기화가 실행됩니다. 정상 작동 중에는 이 핀을 풀 하이 상태로 유지하십시오.
핀8, CS#, 칩 선택 이 핀은 칩 선택 입력입니다. CS#가 로우 상태로 풀링될 때만 MCU 통신이 활성화됩니다.
핀10, D/C#, 데이터/명령 제어. 이 핀은 데이터/명령 제어 핀입니다. 핀이 하이 상태로 풀링되면 D7~D0의 입력이 디스플레이 데이터로 해석됩니다. 핀이 로우 상태로 풀링되면 D7~D0의 입력이 명령 레지스터로 전송됩니다. 핀이 하이 상태로 풀링되고 직렬 인터페이스 모드가 선택되면 SDIN의 데이터가 데이터로 해석됩니다. 로우 상태로 풀링되면 SDIN의 데이터가 명령 레지스터로 전송됩니다. I2C 모드에서 이 핀은 슬레이브 주소 선택을 위한 SA0으로 작동합니다. MCU 인터페이스 신호와의 자세한 관계는 타이밍 특성 다이어그램을 참조하십시오.
핀12, E/RD#, 읽기/쓰기 활성화 또는 읽기 이 핀은 MCU 인터페이스 입력입니다. 68XX 시리즈 마이크로프로세서와 인터페이스할 때 이 핀은 활성화(E) 신호로 사용됩니다. 이 핀이 하이 상태로 풀링되고 CS#가 로우 상태로 풀링되면 읽기/쓰기 작업이 시작됩니다. 80XX 마이크로프로세서에 연결할 때 이 핀은 읽기(RD#) 신호를 수신합니다. 이 핀이 로우 상태로 풀링되고 CS#가 로우 상태로 풀링되면 데이터 읽기 작업이 시작됩니다. 직렬 또는 I2C 모드가 선택되면 이 핀은 VSS에 연결되어야 합니다.
핀11, R/W#, 읽기/쓰기 선택 또는 쓰기. 이 핀은 MCU 인터페이스 입력입니다. 68XX 시리즈 마이크로프로세서와 인터페이스할 때 이 핀은 읽기/쓰기(R/W#) 선택 입력으로 사용됩니다. 읽기 모드에서는 이 핀을 “High”로 풀링하고 쓰기 모드에서는 “Low”로 풀링합니다. 80XX 인터페이스 모드가 선택되면 이 핀은 쓰기(WR#) 입력이 됩니다. 이 핀이 로우 상태로 풀링되고 CS#가 로우 상태로 풀링되면 데이터 쓰기 작업이 시작됩니다. 직렬 또는 I2C 모드가 선택되면 이 핀은 VSS에 연결되어야 합니다.
핀13~핀20, D0~D7, D0은 직렬 클럭 입력 SCLK가 됩니다. I2C 모드가 선택되면 D2, D1은 함께 묶여 응용 프로그램에서 SDAOUT, SDAIN으로 사용되며 D0은 직렬 클럭 입력 SCL입니다. 사용하지 않는 핀은 직렬 모드의 D2를 제외하고 VSS에 연결해야 합니다.
-역방향
핀4, NC, 예약된 핀. 기능 핀 사이의 N.C. 핀은 호환 가능하고 유연한 설계를 위해 예약되어 있습니다.
핀1, 핀24, N.C. (GND), 예약된 핀 (지원 핀). 지원 핀은 기능 핀의 스트레스 영향을 줄일 수 있습니다. 이 핀은 ESD 보호 회로로 외부 접지에 연결해야 합니다. Unvision technolog
| 제품: | 2.42 인치 OLED | 해상도: | 128 X 64 도트 해상도 |
|---|---|---|---|
| 유리 유형: | OLED (유기 발광 다이오드) | 광학: |
모든 시야각 (80/80/80/80) |
| 인터페이스: | I2C, SPI, 6800, 8080 옵션 | 외형 치수: |
60.50 × 73.00 × 2.00 mm (편광판 포함) |
| 활성 영역: | 55.01 × 27.49 mm | 픽셀 피치: | 0.43 × 0.43 mm |
| 작동 온도: | -40°C ~ +70°C | 보관 온도: | -40°C ~ +85°C |
| 핀 번호: | 24 핀 | 컨트롤러: | SSD1309 또는 동등품 |
| 드라이브 모드: | 1/64 듀티 사이클 | 커넥터: | COG+FPC |
| 대비율: |
2000 : 1 (어두운 방 대비) |
규정 준수: | REACH & RoHS 준수 |
SAEF Technology의 그래픽 OLED 디스플레이는 COB, COG 및 TAB 수동 매트릭스 기술을 포함한 세 가지 기계적 구조로 제공됩니다. 사용 가능한 그래픽 흑백 OLED 해상도는 50x16 OLED 그래픽 디스플레이, 64x128 OLED, 100x16 OLED, 100x32 그래픽 OLED, 200x16 그래픽 OLED, OLED 128x32, OLED 디스플레이 128x64, OLED 128x128 및 256x64 OLED 디스플레이입니다. SAEF 제품군의 그래픽 OLED 디스플레이에는 온보드 컨트롤러와 병렬, 직렬 및 I2C OLED, SPI OLED를 포함한 인터페이스가 있습니다. 이러한 OLED 디스플레이 모듈은 해상도/색상에 따라 3V 또는 5V의 구동 전압을 갖습니다.
SAEF는 0.49"에서 5.5" OLED까지 다양한 크기의 OLED 디스플레이 모듈을 제공합니다. 예를 들어 0.49" 마이크로 OLED 디스플레이, 0.66" 미니 OLED 디스플레이, 0.69" OLED, 0.91" OLED 디스플레이, 0.95" OLED, 0.96" OLED 디스플레이, 1.5" OLED 디스플레이, 2" OLED, 2.4" OLED, 2.7" OLED 디스플레이, 5.5" OLED 디스플레이 및 맞춤형 디자인 솔루션.
2.42" 인치 OLED 디스플레이, 2.42" OLED 128x64 도면
2.42" 인치 OLED 디스플레이, 2.42" OLED 128x64 실제 제품 이미지
