제품 상세 정보:
|
| 화면 크기: | 13.3 인치 대각선 | 결의: | 1920 × 1080 픽셀 (RGB 스트라이프) |
|---|---|---|---|
| 저장 온도: | -20°C ~ +70°C | 운영 임시: | +80' Ｃ에 대한 -30' Ｃ |
| 밝기: | 1000cd/m² | 대비율: | 1000:1(일반) |
| 인터페이스: | 2 차선 EDP 1.2 (2.7Gbps) | 전원 공급: | 3.3V DC (논리), 12V/24V (백라이트) |
| 표면 처리: | AG/AR/AF 코팅 (선택 가능) | 터치 기술: | 정전용량식 터치 패널 |
| 커버 글라스: | 고릴라 유리/강화 유리/PMMA | 터치 포인트: | 10점 멀티 터치 |
| 터치 인터페이스: | I2C/USB/RS232 (구성 가능) | IC 옵션: | Eeti, Ilitek, Cypress, Goodix |
| 사용자 정의: | 실크 프린팅, 로고, 컷 아웃 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 1080p 산업용 LCD 디스플레이 모듈,풀 HD TFT LCD 디스플레이 모듈,EDP 인터페이스 TFT LCD 디스플레이 |
||
까다로운 환경에 맞는 초 밝게 작동하는 산업용 TFT 디스플레이
SFTO1330SM-7208A3CT2는 뛰어난 가시성, 내구성 및 터치 반응이 필요한 산업용 애플리케이션을 위해 설계된 고성능 13.3인치 풀 HD TFT LCD 모듈입니다.눈부신 1000nits 밝기와 72% NTSC 색상 스펙트럼, 이 디스플레이는 높은 환경 조명 조건에서도 결정적인 시각을 제공합니다.반등 코팅 (6H 강도) 을 가진 통합 용량 터치 기술은 공장과 같은 거친 환경에서 신뢰할 수있는 입력을 보장합니다., 야외 키오스크, 의료 장비.
주요 특징
풀 HD 명확성: 1920×1080 해상도, 선명한 텍스트, 그래픽 및 비디오에 16.7 백만 가지 색상을 제공합니다.
고속 eDP 인터페이스: 2선 임베디드 디스플레이 포트 (2.7Gbps) 는 원활한 데이터 전송을 보장합니다.
넓은 온도 작동: -20°C에서 +70°C까지 신뢰성 있는 성능 (저장: -30°C에서 +80°C).
501000시간 LED 백라이트: 에너지 효율적인 설계로 유지보수를 줄이기 위해 연장된 수명
산업용 내구성: 반등 표면, 충격 저항성 구조, RoHS 준수.
쉬운 통합: PWM 디밍, I2C / USB / UART 터치 인터페이스 및 DC 전력 입력을 지원합니다 (3.3V 로직, 12V / 24V 백라이트).
기술 우수성
광학 성능: 85° 관점, 800:1 대비 비율, 30ms 응답 시간
터치 감수성: 장갑과 안개/위면 습도에서 완벽하게 작동하며 멀티 터치를 지원합니다.
탄탄한 디자인: 슬림 프로필 (5.2mm 깊이), 가벼운 무게, EMI 보호 커넥터 (I-PEX 20455-030E).
인증된 신뢰성: ISO 9001/14001 인증, 72시간 습도/열 충격 테스트
이상적 인 응용
산업용 HMI 패널
POS/리테일 터미널
의료 진단 장비
비디오 컨퍼런스 시스템
교통 정보 연예
지능형 자동판매기
왜 이 디스플레이 를 선택 했습니까?
세이프 테크놀로지 리미티드 (센젠) 에서 설계된 SFTO1330SM-7208A3CT2는 최첨단 광학 기술을 산업용 견고성으로 결합합니다.eDP 인터페이스는 임베디드 시스템과의 통합을 간소화합니다., 수용성 터치 스크린은 사용자 상호 작용을 향상시킵니다. 엄격한 테스트와 글로벌 인증에 의해 지원,이 모듈은 유럽과 북미에서 가장 힘든 환경에서 24/7 작동을 위해 최적화되었습니다..
사용자 지정 요청
연락처sales2@saef.com.cnIP65 밀폐 버전, 용량 터치 옵션 또는 사용자 지정 베젤 디자인
외적 차원
인터페이스 핀 정의
| 핀 번호 | 기호 | I/O | 기능 |
| 1 | CABC_ EN / NC | - | CD용으로 예약 |
| 2 | H_GND | P | 하이 스피드 라운드 |
| 3 | 경로1_N | 난 | 신호 연결 경로 1 |
| 4 | 경로1_P | 난 | 실제 신호 연결 경로 1 |
| 5 | H_GND | P | 하이 스피드 라운드 |
| 6 | 경로0_N | 난 | 신호 연결 경로 0 |
| 7 | 경로0_P | 난 | 실제 신호 연결 경로 0 |
| 8 | H_GND | P | 하이 스피드 라운드 |
| 9 | AUX_CH_P | 난 | 진정한 신호 보조 채널 |
| 10 | AUX_CH_N | 난 | 보완 신호 보조 채널 |
| 11 | H_GND | P | 하이 스피드 라운드 |
| 12 | LCD_VDD | P | LCD 로직 및 드라이버 전력 (3.3V) |
| 13 | LCD_VDD | P | LCD 로직 및 드라이버 전력 (3.3V) |
| 14 | NC | 난 | LCD 제조업체용으로 예약 |
| 15 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 16 | LCD_GND | P | LCD 논리 및 드라이버 지상 |
| 17 | HPD | 오 | HPD 신호 핀 |
| 18 | LED-1 | P | 백라이트 바닥 |
| 19 | LED-2 | P | 백라이트 바닥 |
| 20 | LED-3 | P | 백라이트 바닥 |
| 21 | LED-4 | P | 백라이트 바닥 |
| 22 | BL_ ENABLE | 난 | 백라이트 켜고 끄는 |
| 23 | BL_PWM_DIM | 난 | 시스템 PWM |
| 24 | SCL/NC | - | LCD 제조업체용으로 예약 |
| 25 | SDA/NC | - | LCD 제조업체용으로 예약 |
| 26 | BL_PWR | P | 백라이트 전력 |
| 27 | BL_PWR | P | 백라이트 전력 |
| 28 | BL_PWR | P | 백라이트 전력 |
| 29 | BL_PWR | P | 백라이트 전력 |
| 30 | NC | - | LCD 제조업체용으로 예약 |
광학적 특성
| 파라미터 | 조건 | 미네 | 타이프. | 맥스 | 단위 | |
|
시야 각 (CR>10) |
수평 | θL | - | 85 | - |
학위 |
| θ R | - | 85 | - | |||
| 수직 | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| 콘트라스트 비율 | 중앙 | 600 | 800 | - | - | |
| 반응 시간 | Tr+Td | - | 30 | 35 | ms | |
|
CF 색색성(CIE1931) |
빨간색 x |
타이프. -0.05 |
TBD |
타이프. +0.05 |
- | |
| 빨간색 y | TBD | - | ||||
| 녹색 x | TBD | - | ||||
| 녹색 y | TBD | - | ||||
| 파란색 x | TBD | - | ||||
| 파란색 y | TBD | - | ||||
| 흰색 x | (0.323) | - | ||||
| 흰색 | (0.379) | - | ||||
| NTSC 비율 | % | (72) | - | |||
|
중앙 화이트의 밝기 |
YLI | 800 | 1000 | cd/m2 | ||
백라이트 특성
| 매개 변수 | 기호 | 미네 | 타이프. | 맥스 | 단위 |
| 공급 전압 | VBL | 5 | 12.0 | 37 | V |
|
백라이트 전원 전류 |
ILED | 6 |
- |
25 | mA |
| 뒷등 전원 공급 | PLED | 0.18 | - | 5.55 | W |
| 변조된 빛 신호 전압 | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| 밝기 조절 의무 비율 | 의무 | 1 | - | 100 | % |
| 밝기 조절 주파수 | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF 고전압 | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF 저전압 | VCNTL | 0 | - | 0.6 | V |
| LED 수명 | - | 40,000 | 50,000 | - | h |
CTP 사양
| 분류 | 매개 변수 | 사양 |
| 일반 | 구조 | 커버 글래스 + DITO 글래스 |
| 커버 렌즈 강화 | 화학적 으로 강화 | |
| 커버 렌즈 표면 경화 | ≥6H (펜실 경화) | |
| 빛 전달 속도 | ≥85% | |
| 작동 온도 | -20°C ~ +70°C, RH ≤85% | |
| 저장 온도 | -30°C ~ +80°C, RH ≤85% | |
| 전기 | 인터페이스 | IIC / USB / UART |
| 터치 IC | IL12511 | |
| 전원 공급 전압 (VDD) | 3.3V 또는 5V (선택) | |
| 호스트 저항 (SDA/SCL) | 메인보드에서 구성할 수 있습니다. | |
| 환경 | 운영 조건 | 안개/지상수에서 작동합니다 |
| 표면 특성 | 표면 잉크 | 자외선 방지 |
| 표면 처리 | 반등 (무스: 10%) | |
| LCD-TP 라미네이션 | OCA (광적으로 선명한 접착제) | |
| 준수 | 물질적 표준 | RoHS 및 할로겐 없는 적합성 |

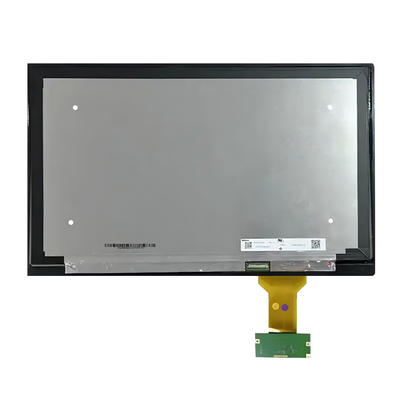

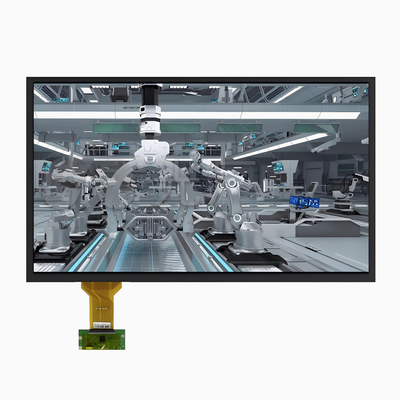

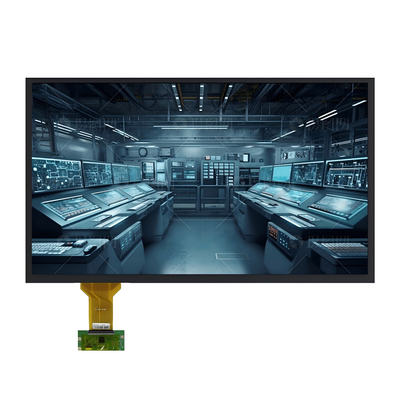

제품 이미지
