제품 상세 정보:
|
| 제품: | 1.12인치 OLED 디스플레이 모듈 | 화소의 수: | 128x128 도트 |
|---|---|---|---|
| 드라이버 IC: | SH1107 또는 동등 | 표시 모드: | 수동 매트릭스 |
| 색상 표시: | 모노 화이트 | 운전 의무: | 1/128 의무 |
| 패널 사이즈: | 27 x 30.1 x 1.25(mm) | 활동 영역: | 20.14×20.14(mm) |
| 픽셀 피치: | 00.1575 x 0.1575mm | 화소 크기: | 0.1375×0.1375(mm) |
| 관측 방향: | 모든 시야 각도 | 인터페이스: | 8비트 68XX/80XX 평행한, 4-와이어 SPI, I2C |
| 연결: | ZIF | 핀 번호: | 20개 핀 |
| 사용 시간: | 50,000 시간 @ 60cd/m2 | 순응성: | 순응한 한계와 로에스 |
| 강조하다: | 128x128 점 OLED 디스플레이 모듈,1.12인치 OLED 디스플레이 모듈,SPI I2C 그래픽 OLED 디스플레이 |
||
40mm ZIF FPC 1.12 인치 OLED 디스플레이 제품 소개
제품 간략한 보기
설명
SFOS112XZ-128128PAN OLED 디스플레이 모듈은 128x128 해상도의 COG 그래픽 디스플레이이며, 대각선 크기는 1.12 인치이다.OLED 모델은 산업용으로 설계되어 경쟁력 있는 가격의 장점이 있습니다.. 모듈은 SH1107 IC와 함께 내장되어 있으며, 8비트 68XX/80XX 병렬, 4선 SPI, I2C 인터페이스를 지원합니다. 로직의 공급 전압은 2.8V, 디스플레이의 공급 전압은 12V입니다.VDD의 작동 전류는 55μA, SFOS112XZ-128128PAN OEL 디스플레이 모듈은 -40°C에서 +70°C까지의 온도에서 작동할 수 있으며 저장 온도는 -40°C에서 +80°C까지입니다.
40mm ZIF FPC 1.12 인치 OLED 디스플레이 제품 도면
핀 정의
|
핀 번호 |
기호 | I/O | 기능 | |||
| 전원 공급 | ||||||
| 1 | VPP | P |
OEL 패널의 전원 공급 장치 이것은 칩의 가장 긍정적인 전압 공급 핀입니다. 그것은 외부에서 공급되어야 합니다. |
|||
| 3 | VDD | P |
논리용 전원 공급 장치 이것은 전압 공급 핀입니다. 그것은 외부 소스에 연결되어야 합니다. |
|||
| 20 | GND | P |
OEL 시스템의 근거 이것은 지상 핀입니다. 그것은 또한 논리 핀, OEL 운전 전압, 아날로그 회로에 대한 참조 역할을 합니다. 그것은 외부 지상에 연결되어야 합니다. |
|||
| 운전자 | ||||||
| 6 | IREF | 내가 |
현재 밝기 조정 기준ent 이 핀은 세그먼트 전류 참조 핀이다. 이 핀과 VSS 사이에 저항이 연결되어야 한다. 전류를 최대 12.5μA로 설정한다. |
|||
| 2 | VCOMH | 오 |
전압 출력 높은 COM 신호 레벨 이 핀은 COM 신호에 대한 높은 수준의 전압 출력 입력 핀입니다. 콘덴서는 이 핀과 VSS 사이에 연결되어야 합니다. |
|||
| 인터페이스 | ||||||
|
4,5 |
BS1 BS2 |
내가 |
통신 프로토콜 이 핀은 MCU 인터페이스 선택 입력입니다. |
다음 표 참조: | ||
| IM1 | IM2 | |||||
| 8비트 68XX 병렬 | 0 | 1 | ||||
| 8-비트 80XX 병렬 | 1 | 1 | ||||
| 4선 SPI | 0 | 0 | ||||
| I2C | 1 | 0 | ||||
| 8 | RES# | 내가 |
컨트롤러와 전원 재설정 운전자 이 핀은 리셋 신호 입력입니다. 핀이 낮을 때, 칩의 초기화가 실행됩니다. 정상적인 작동 중에 이 핀을 높게 당기십시오. |
|||
| 7 | CS# | 내가 |
칩 선택 이 핀은 칩 선택 입력입니다. 칩은 MCU 통신을 위해만 활성화 CS#가 낮아지면 |
|||
|
9 |
A0 |
내가 |
데이터/명령 제어 이 핀은 데이터 / 명령 제어 핀입니다. 핀이 높게 당겨지면, D7 ~ D0의 입력값은 디스플레이 데이터로 해석됩니다. 핀이 낮게 당겨지면D7~D0의 입력값은 명령 레지스트로 전송됩니다.. 핀을 높게 당겨서 연쇄 인터페이스 모드가 선택되면 SI에서의 데이터는 데이터로 해석됩니다. 낮게 당겨지면 SI에서의 데이터는 명령 레지스터로 전송됩니다. I2C 모드에서 이 핀은 슬레이브 주소 선택에 SA0로 작용합니다. MCU 인터페이스 신호와의 자세한 관계를 확인하려면 타이밍 특성 다이어그램을 참조하십시오. |
|||
|
10 |
WR# |
내가 |
이것은 MPU 인터페이스 입력 패드입니다. 이 패드는 8080 MPU WR에 연결 신호. 데이터 버스의 신호는 WR 신호의 상승 가장자리에 고정됩니다. 6800 시리즈 MPU에 연결되면: 이것은 읽기 / 쓰기 제어 신호 입력 단말기입니다. R/W = H: 읽기 R/W = L: 쓰기 |
|||
|
11 |
E/RD# |
내가 |
이것은 MPU 인터페이스 입력 패드입니다. 8080 시리즈 MPU에 연결되면, 그것은 활성 LOW입니다. 이 패드는 RD 신호에 연결되어 있습니다 8080시리즈 MPU의 경우, 이 신호가 L=일 때 데이터 버스는 출력 상태입니다. 6800 시리즈 MPU에 연결되면, 이것은 활성 HIGH입니다. 이것은 enable 클럭 입력으로 사용됩니다 6800 시리즈 MPU의 |
|||
|
12~19 |
D0~D7 |
I/O |
Seriiall 데이터 입력/출력 및 클럭 일련 모드가 선택되면 D1은 일련 데이터 입력 SI이고 D0은 일련 시계 입력 SCL입니다. I2C 모드가 선택되면 D1은 일련 데이터 입력 SDA이고 D0은 일련 시계 입력 SCL입니다. |
|||
절대 최대 등급
| 매개 변수 | 기호 | 분 | 맥스 | 단위 | 참고문서 |
| 논리용 공급 전압 | VDD | -0.3 | 3.6 | V | 1, 2 |
| 디스플레이에 대한 공급 전압 | VPP | 7 | 16.5 | V | 1, 2 |
| 작동 온도 | TOP | -40 | 70 | .C | |
| 저장 온도 | TSTG | -40 | 85 | .C | 3 |
| 수명 (100 cd/m2) | 10,000 | - | 시간 | 4 |
참고: 위의 모든 전압은 ∆VSS = 0V의 기초에 있습니다.
참고: 이 모듈이 위의 절대적 최대 용량 이상으로 사용되면 모듈의 영구적인 파열이 발생할 수 있습니다. 또한 정상적인 작동을 위해,이 모듈을 3 섹션에 따른 조건에서 사용하는 것이 바람직합니다.이 모듈이 이러한 조건을 초과하면 모듈의 오작동이 발생할 수 있으며 모듈의 신뢰성이 악화 될 수 있습니다.
참고: 정의된 온도 범위에는 극지방이 포함되지 않습니다.
편광기의 온도는 80°C가 되어야 합니다.
참고 4: 사용 기간의 끝은 초기 밝기의 50%로 지정됩니다. 방온에서의 기준 평균 사용 기간은 고온 조건에서의 가속화로 추정됩니다..
광학 특성
|
특징 |
기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
|
밝기 (VPP 외부 공급) |
Lbr |
참고 4 |
100 |
140 |
- |
cd/m2 |
| C.I.E. (백색) | (x) (y) | C.I.E. 1931 년 | 00.2527 | 0.290.31 | 0.330.35 | |
| 어두운 방 대조 | CR | - | >10000:1 | - | ||
| 관점 | - | 자유 | - | 학위 |
DC 특성
|
특징 |
기호 | 조건 | 분 | 유형 | 맥스 | 단위 |
| 논리용 공급 전압 | VDD | 1.65 | 2.8 | 3.5 | V | |
|
디스플레이에 대한 공급 전압 |
VPP |
참고 5 |
11.5 |
12.0 |
12.5 |
V |
|
높은 수준의 입력 |
HIV |
IOUT = 100μA, 3.3MHz |
0.8×VDD |
- |
VDD |
V |
| 낮은 수준의 입력 | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDD | V |
| 높은 수준의 출력 | VOH | IOUT = 100μA, 3.3MHz | 0.8×VDD | - | VDD | V |
| 낮은 수준의 출력 | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDD | V |
| VCI의 작동 전류 | IDD | - | 55 | 100 | μA | |
| VPP의 작동 전류 | IPP | 참고 6 | - | 25 | 32 | mA |
|
VDD를 위한 휴식 모드 전류 |
IDD, SLEEP |
- |
0.1 |
5 |
μA |
|
|
VPP를 위한 휴식 모드 전류 |
IPP, SLEEP | - | 0.5 | 5 | μA |
참고 5 & 6: 밝기 (Lbr) 및 디스플레이에 대한 공급 전압 (VPP) 은 패널 특성 및 고객의 요청에 따라 변경됩니다.
참고: VDD = 2.8V, VPP = 12.0V, 100% 디스플레이 영역 켜십시오.

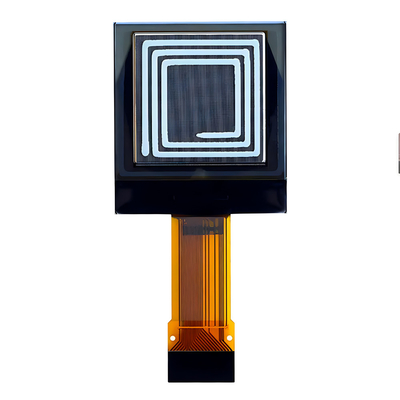

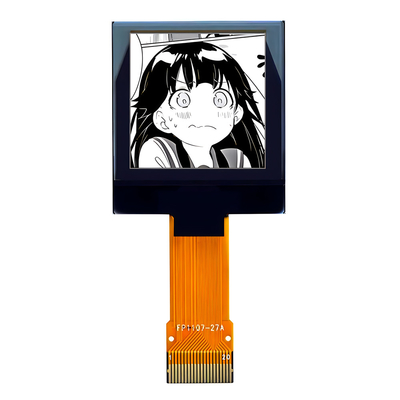

40mm ZIF FPC 1.12 인치 OLED 디스플레이 제품 이미지
